Pacelšanas magnēts FX-VV300 HOT

FX-VV HOT sērijas pacelšanas magnēti galvenokārt tiek izmantoti karstu detaļu pacelšanai un pārvietošanai, kuru temperatūra nepārsniedz 300°C. Pacelšanas magnētu magnētisko lauku rada neodīma magnēti. Šīm ierīcēm nav nepieciešams barošanas avots. Magnētisko lauku ieslēdz un izslēdz, regulējot manuālu sviru.
Tos izmanto tērauda rūpnīcās, rūpnīcās, noliktavās, darbnīcās un dokos. Tās ir noderīgas arī lokšņu, plākšņu, profilu, leņķu, kanālu, kvadrātveida cauruļu un citu lielu melno metālu detaļu apstrādei.

Visas FX pacelšanas magnētu tērauda detaļas ir niķelētas, kas tām nodrošina paaugstinātu izturību pret koroziju. Šī ir unikāla īpašība, kas attiecas uz visiem FX-VV HOT sērijas pacelšanas magnētiem.

Katra pacēlāja faktiskā celtspēja ir atkarīga no šādiem faktoriem:

♦ pacelējamo detaļu biezums un forma.

Pārāk plānas detaļas var tikt pievilktas vāji, jo pacelšanas magnētu magnētiskais lauks netiek pilnībā izmantots. Turklāt plānas sagataves saliecas, un to kontakta laukums ar pacēlājiem samazinās, tāpēc samazinās vilkšanas spēks. Labāko pacelšanas veiktspēju nodrošina pietiekami biezi apstrādājamie priekšmeti.

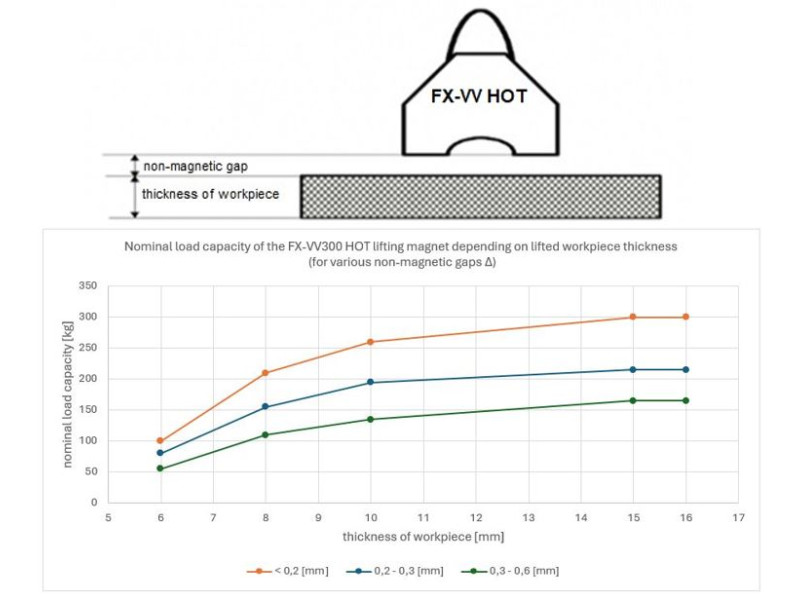

Pirms darba uzsākšanas ir svarīgi ņemt vērā celtspējas procentuālo atkarību no celtā tērauda biezuma (celtspējas līknes atrodamas rokasgrāmatā).

Pārkraujot apaļas detaļas, piemēram, caurules, stieņus, tērauda vārpstas, maksimālā kravnesība tiek samazināta:

Katra pacelšanas magnēta faktiskā celtspēja ir atkarīga arī no:

♦ gaisa spraugas lieluma starp pacēlāja virsmu un pacelējamo detaļu (katram pacelšanas magnētam ir norādītas celtspējas īpašības atkarībā no nemagnētiskās spraugas lieluma).

Kravnesība ir atkarīga no gaisa spraugas starp pacelšanas magnēta virsmu un paceļamo izstrādājumu. Ja slodzes virsmas raupjums Ra ir mazāks par 6,3 μm, jauda nesamazinās. Tas attiecas uz ļoti tīru, līdzenu un slīpētu virsmu. Ja paceļamo materiālu virsmas raupjums Ra būs lielāks par 6,3 μm, jāņem vērā atstarpe starp satvērēju un paceļamo apstrādājamo detaļu.

Rūsganām velmētām virsmām var pieņemt atstarpi diapazonā (0,1-0,3 mm), bet raupjām porainām virsmām atstarpi lēš diapazonā (0.3-0,5 mm).
Pirms darba uzsākšanas skatiet instrukcijā norādījumus par slodzes nestspējas procentuālo attiecību atkarībā no nemagnētiskās spraugas.

Katra pacelšanas magnēta faktiskā celtspēja ir atkarīga arī no:

♦ Pacelājamās kravas sastāva (jo lielāks dzelzs saturs, jo lielāka celtspēja):

*) tā būs pieļaujamā slodze detaļai, kas izgatavota no konkrētā materiāla, ja to nesamazina citi faktori (biezums, virsmas kvalitāte, forma).

♦ apkārtējās vides temperatūra un pacelājamās detaļas temperatūra.

FX-VV HOT sērijas pacelšanas magnēti ir īpaši izstrādāti lietošanai paaugstinātā temperatūrā. Tos var nepārtraukti izmantot, paceļot sagataves, kuru temperatūra ir ^250oC. Ir iespējams pacelt arī sagataves ar augstāku temperatūru, taču šādos gadījumos darbība nedrīkst būt nepārtraukta un kontaktā starp pacelšanas magnētu un karsto sagatavi jābūt pārtraukumiem. Kontakts ar izstrādājumu, kura maksimālā temperatūra ir ^300oC, var ilgt ne ilgāk kā 4 minūtes, un pacelšanas magnētam ir minimālais dzesēšanas laiks. Skavas saskares laikam ar ^350oCkarstuma apstrādājamo detaļu nevajadzētu būt ilgākam par 1,5 minūtēm, pēc tam skava ir jāatdzesē. Darbs ar karstiem sagatavēm ^300oCun ^350oCtemperatūrā samazina kravnesību attiecīgi par 15 un 25 procentiem.

Mēs piedāvājam:
- konsultācijas,
- pakalpojumu,
- rezerves daļas,
- ikgadējas pārbaudes un celšanas magnētu kravnesības testus, ko apliecina sertifikāts.

Magnēts karstiem komponentiem 300 kg
