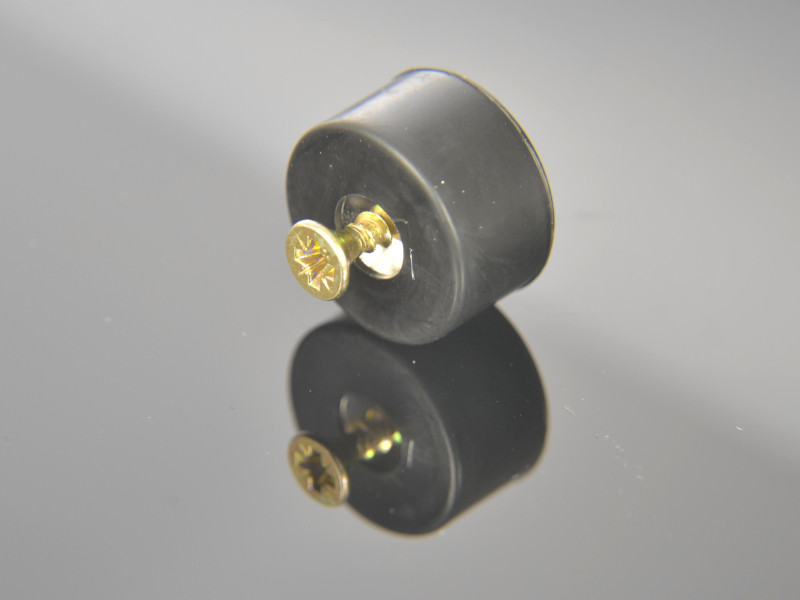

D19,5 x d7,2/3,6 x 11,5 / N42 - Neodymium magneet (NdFeB) in rubber
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

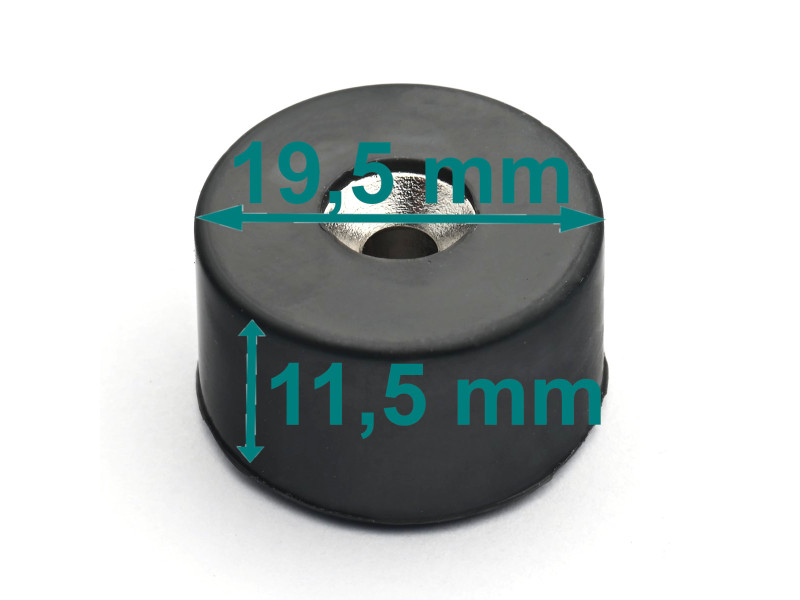

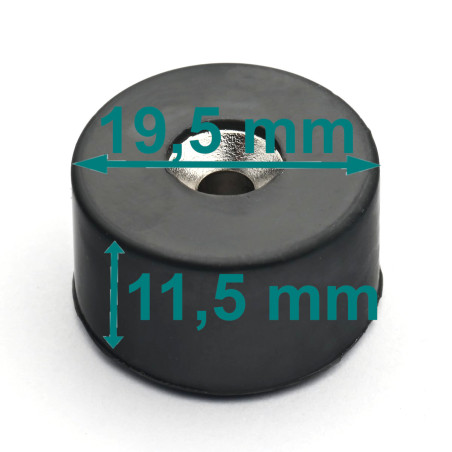

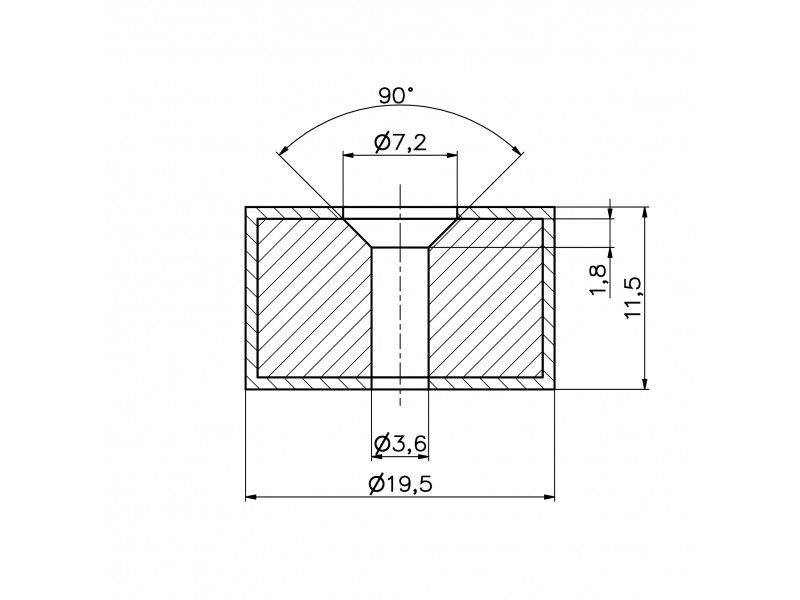

Buitendiameter
19,5 [mm]
Diameter opening voor schroefkop
7,2 [mm]
Inwendige diameter
3,6 [mm]
Hoogte
11,5 [mm]
Magnetiserende richting langs dimensie
11,5
Rang
N42
Type magneet
Neodymium
Maximaal hijsvermogen
~5,65 [kg]
Coating
Vernikkeld (NiCuNi)
Maximale bedrijfstemperatuur
≤ 80 [°C]
Huisvesting
rubber (TPV)
Gewicht
18 [g]
Prestatieparameters

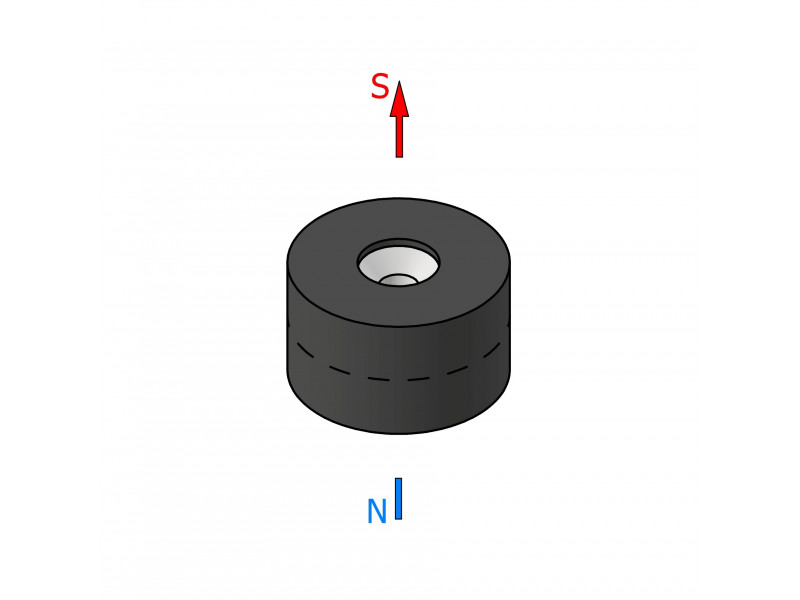

Richting van magnetisatie langs de hoogte betekent dat één cirkelvormig oppervlak van een magneet de N-pool vormt, terwijl het andere - tegenovergestelde - cirkelvormige oppervlak verwijst naar de S-pool.
De maximale hefcapaciteit die hierboven is gespecificeerd, is gemeten met glad, gepolijst plaatstaal. Het gebruikte plaatstaal was van optimale dikte. De trekkracht werkte loodrecht. Bij een kracht die evenwijdig aan het plaatwerk werkt, dus wanneer de magneet over het plaatwerk wordt bewogen, zal de hefcapaciteit van de magneet aanzienlijk lager zijn. De spleet tussen de magneet en het plaatmetaal als gevolg van het feit dat het plaatmetaal bedekt is met een verflaag of galvanische coating, zal ook een afname van de hefcapaciteit van de magneet veroorzaken. Ook ruwheid of oneffenheden van het plaatwerk verminderen de hefcapaciteit van de magneet. De hoogste hefcapaciteit wordt bereikt door een voldoende dikke plaat te gebruiken die een grote hoeveelheid ijzer bevat. Het gebruik van staal met een hoog koolstofgehalte of gietijzer resulteert in een lagere hefcapaciteit. De maximale hefcapaciteit wordt ook beïnvloed door de bedrijfstemperatuur van de magneet. Een verwarmde magneet zal een lagere hefcapaciteit hebben.
De specifieke maximale bedrijfstemperatuur van een magneet is afhankelijk van het magneetcircuit waarin de magneet is geplaatst, dus we raden sterk aan om de magneet zelf onder specifieke omstandigheden te testen. Een verwarmde magneet zal minder kleefkracht hebben. Temperatuurcoëfficiënt van remanentie TK(Br): ≤ -0,12%/°C. Temperatuurcoëfficiënt van coërciviteit TK(HcJ): ≤ -0,6%/°C.
De parameterwaarden van de magneet die hier worden gepresenteerd zijn het resultaat van metingen aan één specifieke magneet en worden gebruikt om magneten te vergelijken die verkrijgbaar zijn in de online shop. We raden u aan de magneet zelf te testen onder de verwachte bedrijfsomstandigheden.
Magnetische eigenschappen van materiaalkwaliteit N42
remanentie Br |
~ 1,267 [T] |
coërciviteit HcB |
~ 842 [kA/m] |
coërciviteit HcJ |
~ 935 [kA/m] |
Magnetische eigenschappen zijn niet voor elke magneet identiek. De resultaten van metingen aan verschillende monsters zullen variëren, onder andere door de inherente heterogeniteit van het materiaal en de meettoleranties van het gebruikte meetapparaat. Voor metingen volgens IEC 60404-5 zijn de meettoleranties ±1% voor remanentie inductie Br en ±2% voor coërciviteit HcB en coërciviteit HcJ. Een magneet met een nikkelcoating moet voor de meting van deze coating worden ontdaan, omdat de magnetische eigenschappen van nikkel het meetresultaat beïnvloeden en de verkregen parameterwaarden onderschatten. Een zinkcoating heeft geen invloed op het meetresultaat.
Daarom zijn de opgegeven parameterwaarden bij benadering.
We kunnen magneetparameters aanbieden volgens individuele specificaties, inclusief voor remanentie-inductie Br, coërciviteit HcB, coërciviteit HcJ, magnetisch moment, werkpunt Jd, magnetisatierichting en de afwijking daarvan, enz. Vermeld in uw e-mailcorrespondentie de vereiste minimum parameterwaarden of magnetische parameterwaarden binnen het gespecificeerde minimum-maximumbereik.
Fysieke eigenschappen
Dichtheid |
~7,5 [g/cm3]. |
Vickers' hardheid (HV) |
~600 [kg/mm2] |
Weerstandsvermogen |
~144 [uOhm x cm]. |
Als je neodymiummagneten nodig hebt die volgens strikte specificaties zijn vervaardigd, stuur ons dan je aanvraag samen met je eisen.

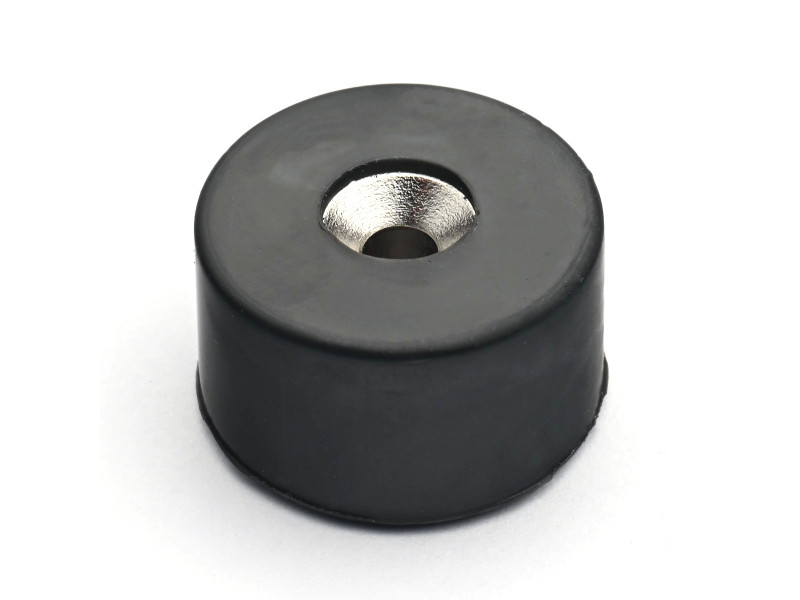

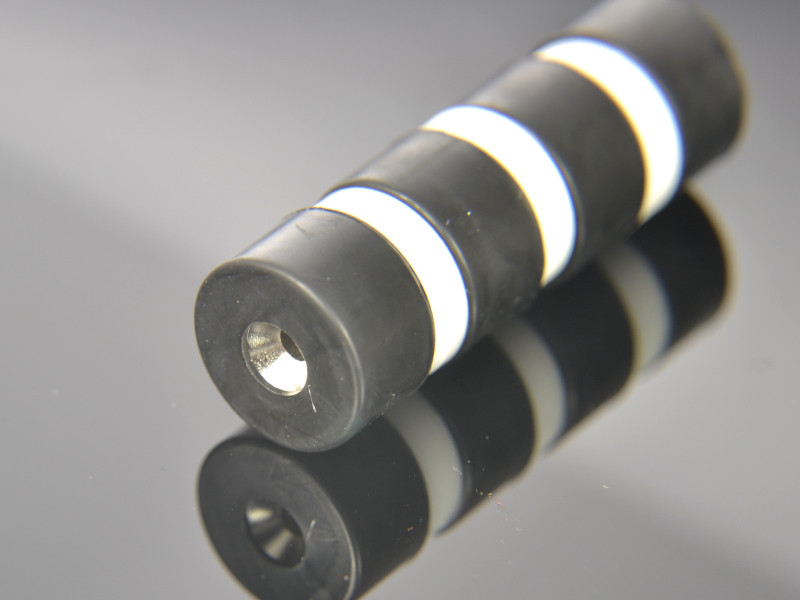

D19,5xd7,2/3,6x11,5/N42 - Schijfmagneet rubber gecoat

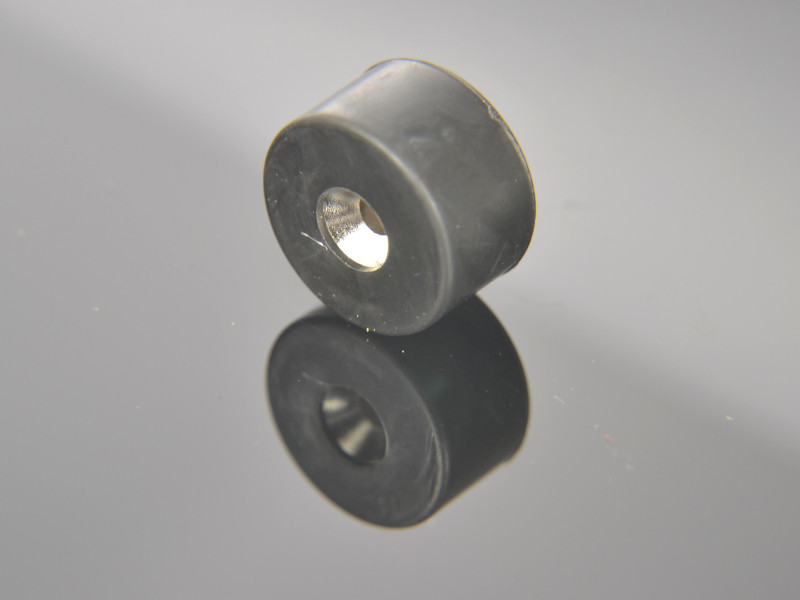

Dit is een ronde magneet met gat, ringmagneet, met gat voor verzonken schroefkop.
Het is een met rubber beklede magneet in een rubberen omhulsel. Het rubber voorkomt grotendeels dat de magneet breekt bij stoten en schokken. De magneet heeft een afgeschuind gat voor bevestiging met een schroef of een schroef met een spitse kop.
Het is een neodymium magneet. Hij heeft twee polen en is dus dubbelzijdig. Hij is beschermd tegen corrosie door vernikkeling en rubberen coating. De maximale gebruikstemperatuur is maximaal 80 graden Celsius. Neodymium magneten kleven aan metalen oppervlakken. Je kunt de magneet bevestigen aan oppervlakken van ferromagnetische materialen. Deze magneet is sterk voor zijn afmetingen. Dit is een neodymium magneet om vast te schroeven. Neodymium magneet om op te schroeven. Neodymium schijf met verzonken gat. Neodymium magneetschijf met verzonken gat.
