Bredde
360 [mm]
Maksimal løftekapasitet
400 [kg]
Vekt
31 [kg]
Ytelsesparametere

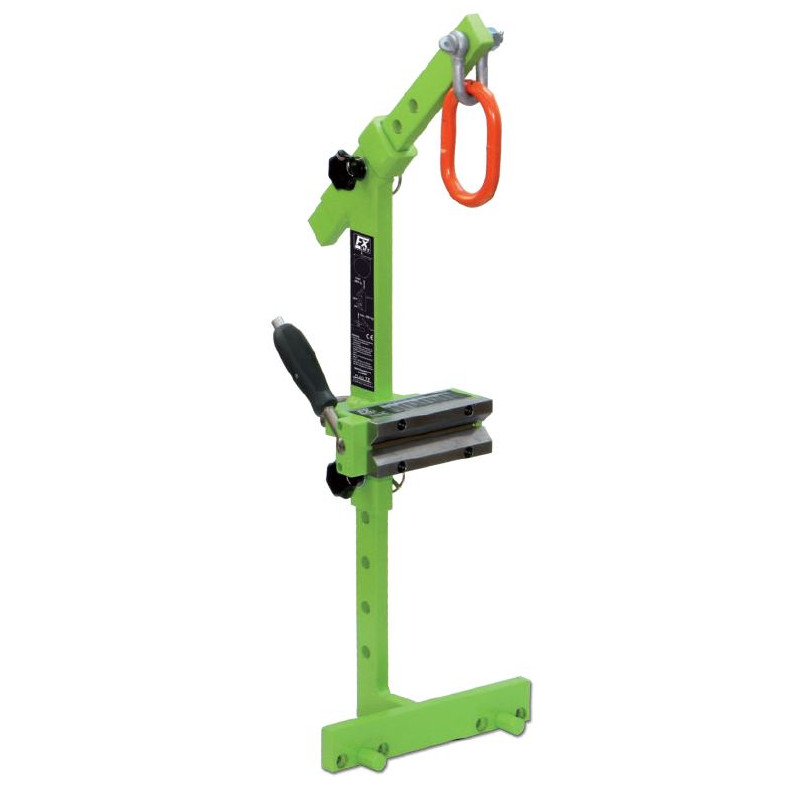

Magnetisk transportsystem FX-HV 400

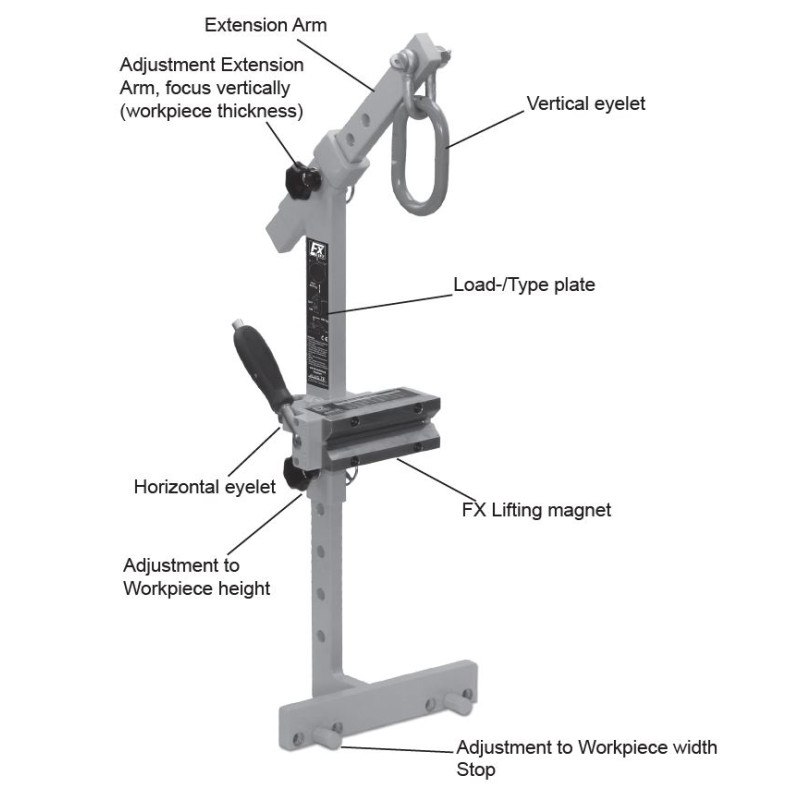

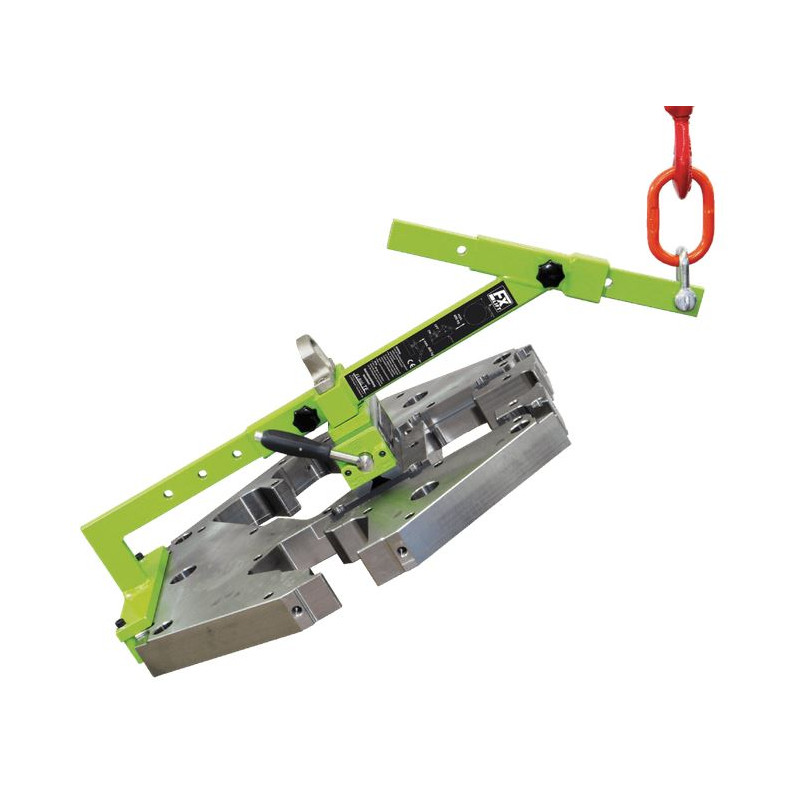

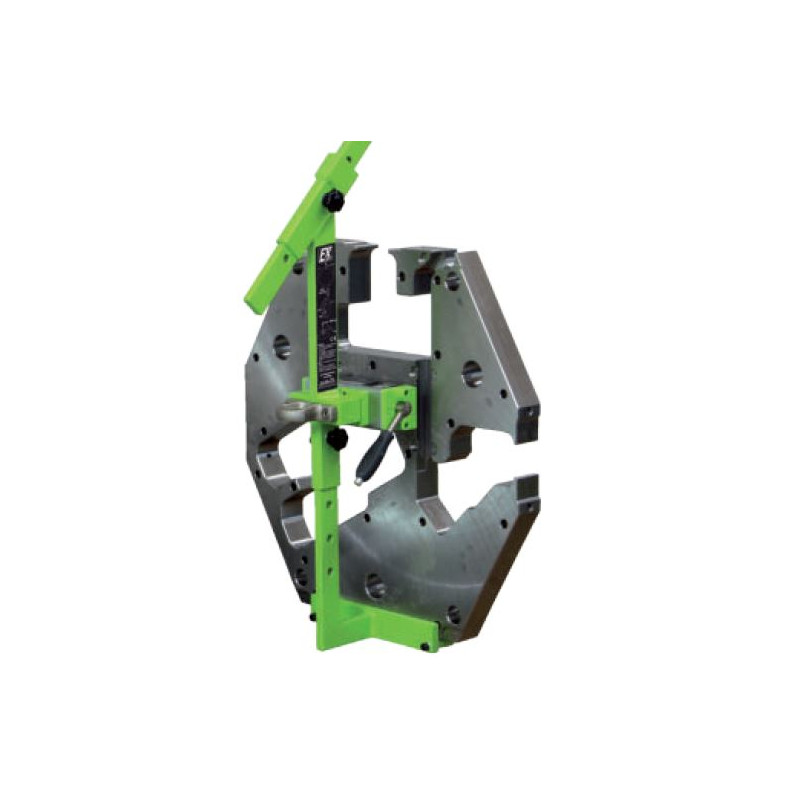

Det magnetiske transportsystemet FX-HV har en allsidig ramme som gjør det mulig å løfte og transportere nesten alle typer komponenter. Totalhøyden og -bredden kan justeres ved hjelp av pluggbare pinner. Enheten kan brukes opp til 20 % av sin nominelle belastning uten å berøre sikkerhetsputene. Støttepinnene er plassert slik at stående halvfabrikata kan kobles sammen, noe som ofte er nødvendig. På samme måte kan liggende spoler og plater stables. For horisontal transport har systemet et løfteøye på baksiden. Stålkonstruksjonen er fullstendig pulverlakkert, og de stabile løftemagnetene i FX-serien sikrer maksimal sikkerhet.
Spesielle dimensjoner er tilgjengelige på forespørsel.
BRUK IKKE SYSTEMENE TIL LAST SOM ER TYNGRE ENN LØFTEMAGNETENS NOMINELLE LØFTEKAPASITET!
Magnetiske løftemagneter (heiser) er magnetiske kretser laget av permanente magneter. De brukes til å løfte og flytte tunge jern- og magnetiske stålelementer. Disse enhetene krever ingen ekstern eller intern strømforsyning. Magnetfeltet slås på og av ved å bevege en manuell spak. Magnetfeltet til løftemagnetene genereres av den nyeste generasjonen sintret neodymmagneter. Til tross for sin lille størrelse og relativt lave vekt, er de svært praktiske og enkle å bruke. De brukes på stålverk, fabrikker, lager, verksteder, havner og overalt hvor de kan være nyttige for å flytte plater, profiler, stenger og andre store jernelementer.
Den faktiske løftekapasiteten til FX-HV avhenger av følgende faktorer:
- typen FX-løftemagneter som brukes
- tykkelsen og formen på de løftede elementene
- for hver løftemagnet er løftekapasiteten spesifisert i forhold til tykkelsen på de løftede elementene.
Elementer som er for tynne kan bli svakt tiltrukket fordi løftemagnetens magnetfelt ikke utnyttes fullt ut. Svært tynn metallplate blir mettet av bare en liten del av magnetfeltet, og den resterende delen av magnetfeltet trenger utover metallplaten og inn i omgivelsene, uten å bli utnyttet. I dette tilfellet er løftemagnetens magnetiske krets ikke optimalt lukket. I tillegg bøyes tynne elementer, og deres kontaktflate med magneten blir lineær, noe som raskt reduserer løftekraften. Den beste løfteytelsen oppnås med tilstrekkelig tykke elementer som lukker den magnetiske kretsen riktig og utnytter hele magnetens magnetfelt.
Tabellen nedenfor viser den optimale ståltykkelsen (der løftekapasiteten er 100 %).
| Tykkelsen på det løftede elementet der FX-HV 400 har en løftekapasitet på 100 % | 20 mm |

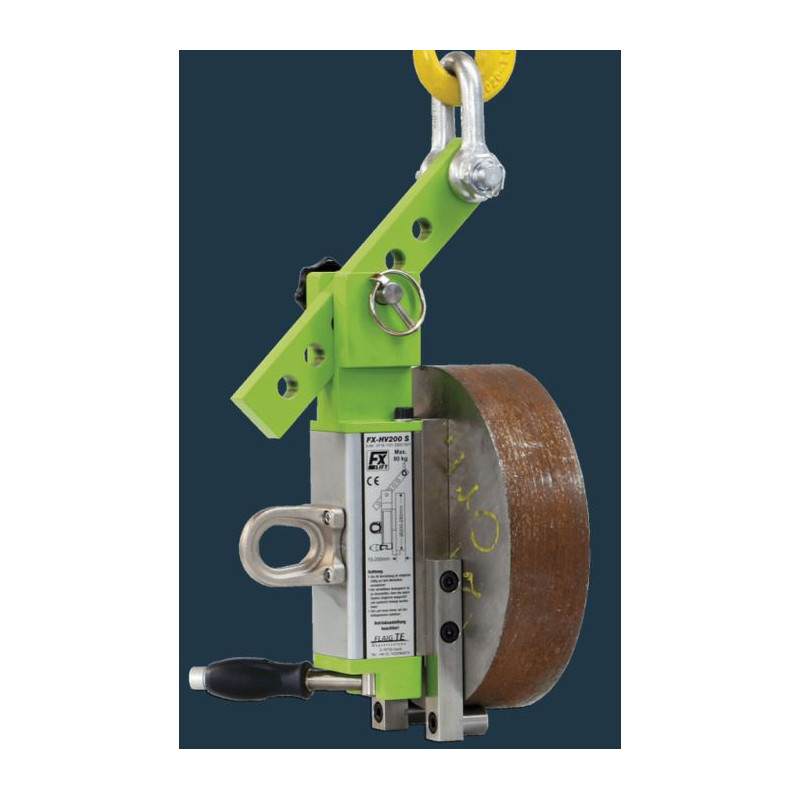

FX-HV 400-transportsystemet gjør det mulig å løfte og transportere runde elementer med en diameter på 400–1000 mm.
De maksimale dimensjonene for flate elementer som kan transporteres med FX-HV 400 er 2000 x 1000 mm.
- Luftspalte mellom løftemagnetens overflate og det løftede elementet.
Løftekapasiteten avhenger av luftspalten mellom løftemagnetens polstykker (fot) og det løftede elementet. Hvis overflateruhet Ra på lasten er mindre enn 6,3 μm, vil det ikke være noen luftspalte ved løftemagnetens overflate, og løftekapasiteten vil ikke reduseres. Dette er tilfelle for svært rene, flate og polerte overflater. Hvis overflateruhet Ra på løftematerialene er større enn 6,3 μm, bør avstanden mellom løftemagneten og det løftede elementet tas i betraktning.
For rustne overflater etter valsing kan det antas et gap i området (0,1-0,3 mm), mens for ujevne porøse overflater er gapet estimert til å være i området (0,3-0,5 mm).
- type stål som løftes
(jo høyere jerninnhold, jo større løftekapasitet: løftekapasitetskoeffisienten for lavkarbonstål er 1,00; for høykarbonstål - 0,90; for lavlegert stål - 0,75; for støpejern 0,50).
Ulike ferromagnetiske materialer interagerer med magneter på forskjellige måter (de har forskjellige magnetiske egenskaper). Noen tiltrekkes sterkere, mens andre tiltrekkes mindre sterkt. Dette avhenger av materialets struktur og kjemiske sammensetning. For eksempel tiltrekkes rent jern (Armco) sterkere enn karbonstål, og karbonstål tiltrekkes sterkere enn støpejern.
| Type | Nominell løftekapasitet [kg] | Tillatt lastekapasitet for materialet * [kg] | |||
| Lavkarbonstål 100 % | Høykarbonstål 90 % | Lavlegert stål 75 % |
Støpejern 50 %
|
||
| FX-HV 400 | 400 | 400 | 360 | 300 | 200 |
*) Dette er den tillatte lastekapasiteten for et element laget av et gitt materiale, hvis den ikke reduseres av andre faktorer (tykkelse, overflatekvalitet, form).
Maksimal lastekapasitet for FX-HV 400-systemet uten bruk av støttepinner er 80 kg.
- Temperatur
Omgivelsestemperatur og temperatur på det løftede elementet (må ikke overstige 80 °C).
I løftemagneter er sintret neodymmagneter kilden til magnetfeltet. For neodymmagneter er temperaturkoeffisienten for remanensinduksjon Br omtrent -0,12 %/o[C] og temperaturkoeffisienten for koersivitet er -0,6 %/o[C]. Negative temperaturkoeffisienter betyr at ved temperaturer over romtemperatur er neodymmagneter litt «svakere».
Magnetiske løftere er ikke en kilde til støy.
Hvert FX-HV 400 magnetisk system vi monterer:
- 5 års garanti,
- rapport om måling av lastekapasitet,
- brukerhåndbok,
- brukerhåndbok for hurtig/arbeidsstasjon.
Vi tilbyr:
- rådgivning,
- service,
- reservedeler,
- årlige inspeksjoner og lastekapasitetstester av løftemagneter, bekreftet med sertifikat.
