Širina
360 [mm]
Višina
795-1250 [mm]
Vrsta magneta
Neodim
Največja zmogljivost dvigovanja
400 [kg]
Najvišja delovna temperatura
≤ 80 [°C]
Z ločljivim magnetnim poljem
da
Način ravnanja
ročna uporaba
Teža
31 [kg]
Globina
450-475 mm
Debelina dvignjenega elementa, pri kateri je zmogljivost dviganja 100 %.
20 mm
Parametri delovanja

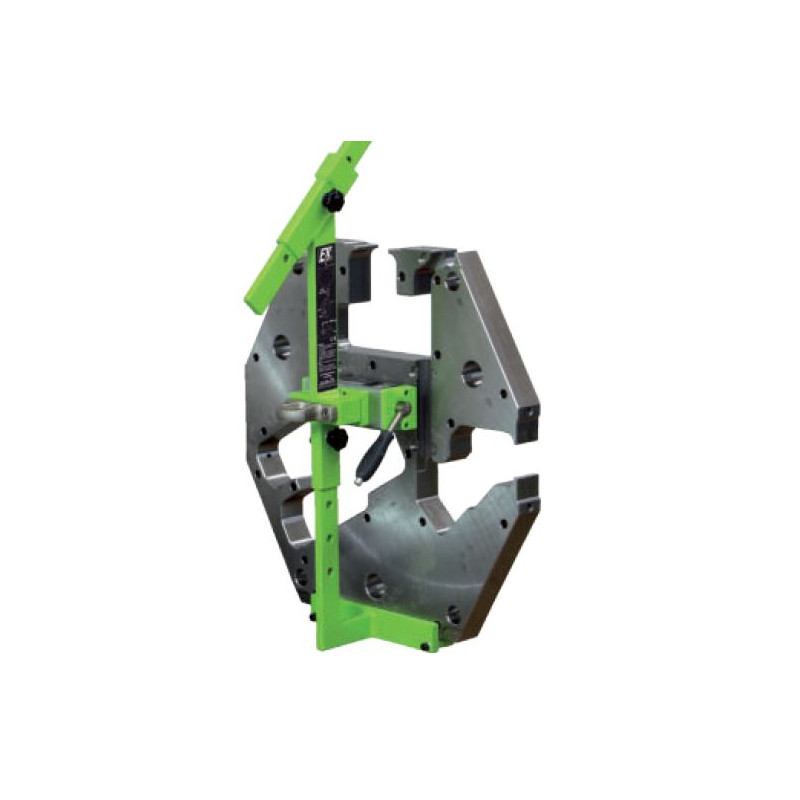

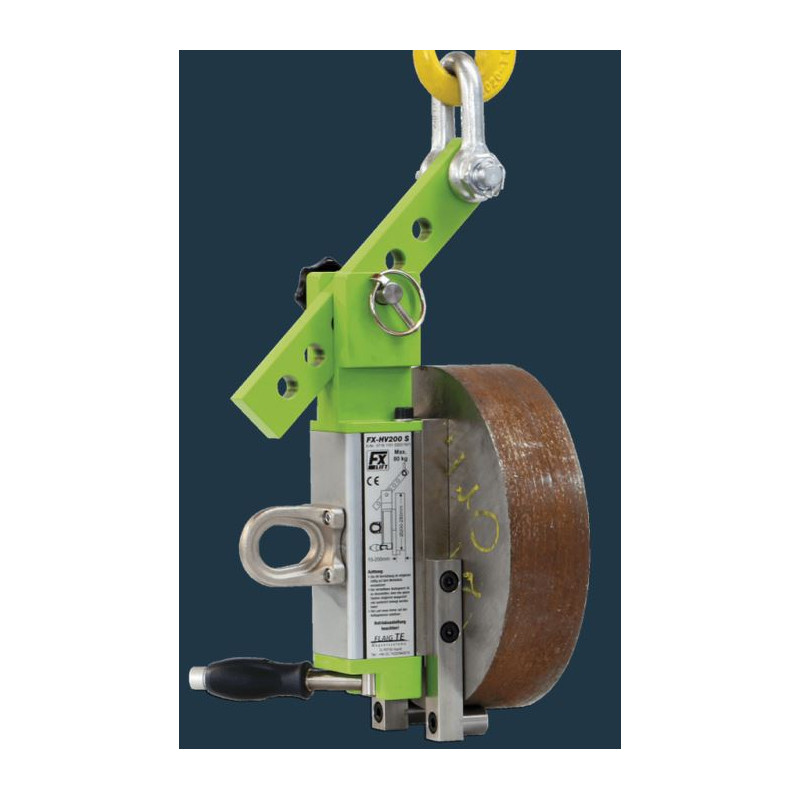

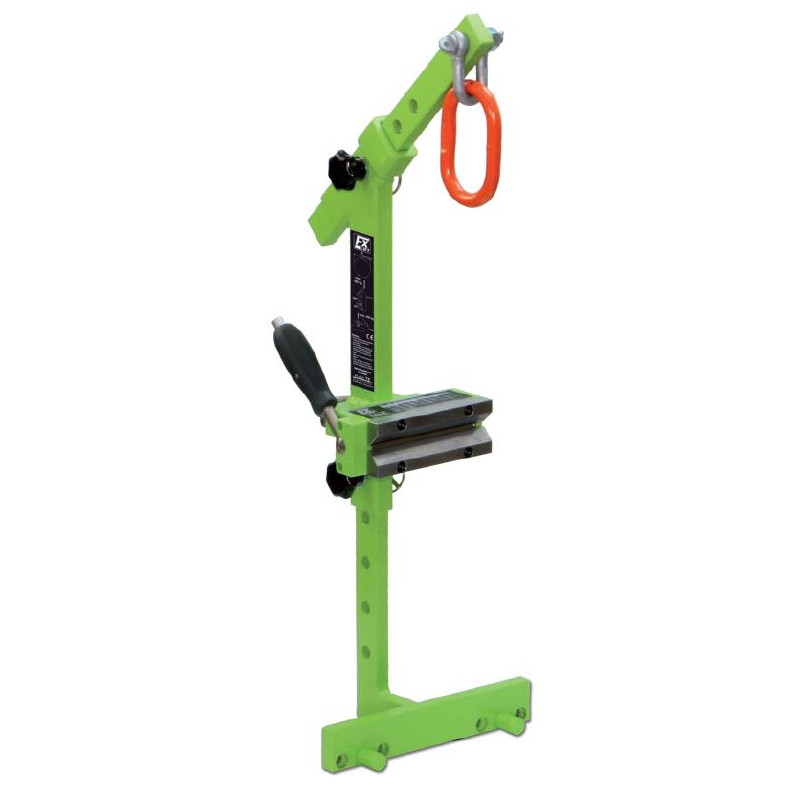

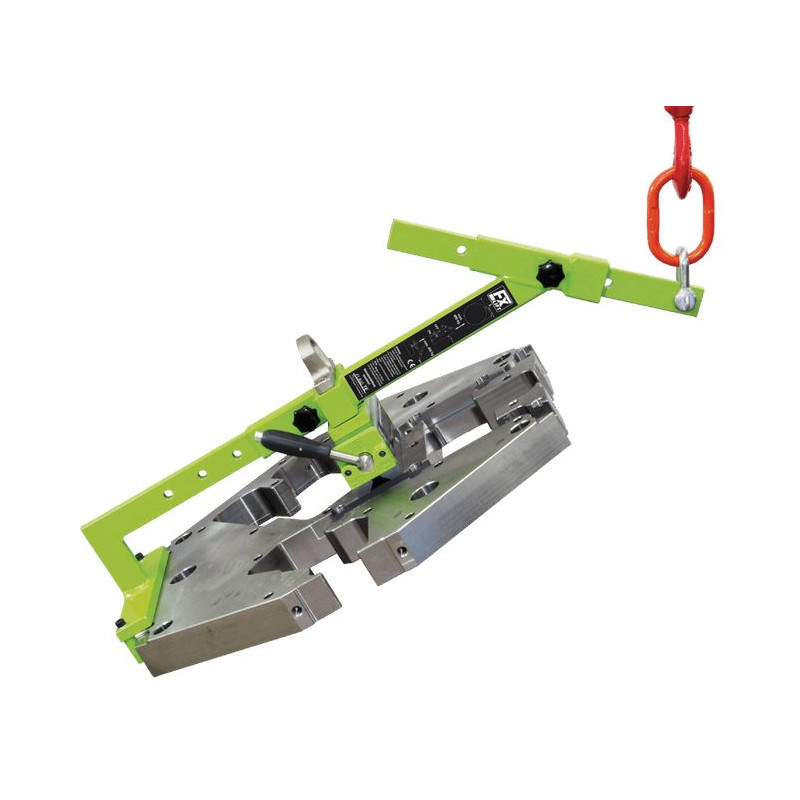

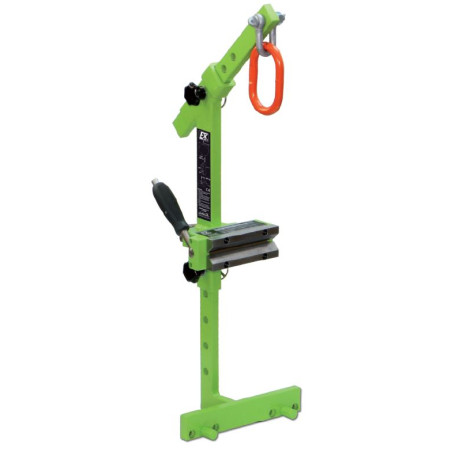

Magnetni transportni sistem FX-HV 400
Magnetni transportni sistem FX-HV z vsestranskim okvirjem omogoča dvigovanje in transport skoraj vseh sestavnih delov. Skupno višino in širino je mogoče prilagoditi s pomočjo vtičnih čepov. Napravo lahko uporabljate do 20 % njene nazivne obremenitve, ne da bi se dotaknili varnostnih blazinic. Podporni zatiči so razporejeni tako, da je mogoče priključiti stoječe polizdelke, kar je pogosto potrebno. Podobno je mogoče zlagati ležeče kolute in pločevine. Za vodoravni transport ima sistem na zadnji strani dvižno oko. Jeklena konstrukcija je v celoti prašno lakirana, stabilni dvižni magneti serije FX pa zagotavljajo največjo varnost.
Posebne dimenzije so na voljo na zahtevo.
SISTEMOV NE UPORABLJAJTE ZA BREMENA, KI SO TEŽJA OD NAZIVNE NOSILNOSTI DVIŽNEGA MAGNETA !
Magnetni dvižni magneti (dvigala) so magnetna vezja, izdelana z uporabo trajnih magnetov. Uporabljajo se za dvigovanje in premikanje težkega železa in magnetnih jeklenih elementov. Te naprave ne potrebujejo nobenega zunanjega ali notranjega napajanja. Magnetno polje se vklaplja in izklaplja s premikanjem ročnega vzvoda. Magnetno polje dvižnih magnetov ustvarja najnovejša generacija sintranih neodimovih magnetov. Kljub majhnosti in razmeroma majhni teži so zelo priročni in enostavni za uporabo. Uporabljajo se v jeklarnah, tovarnah, skladiščih, delavnicah, pristaniščih in povsod, kjer so lahko v pomoč pri premikanju pločevine, plošč, profilov, palic in drugih velikih železnih elementov.
Dejanska zmogljivost dvigala FX-HV je odvisna od naslednjih dejavnikov:
- vrste uporabljenih dvižnih magnetov FX,
- debeline in oblike dvigovanih elementov
- za vsak dvižni magnet je dvižna zmogljivost določena glede na debelino dvignjenih elementov.
Elementi, ki so pretanki, se lahko privlačijo šibko, ker magnetno polje dvižnega magneta ni v celoti izkoriščeno. Zelo tanko pločevino zasiči le majhen del magnetnega polja, preostali del magnetnega polja pa neizkoriščen prodre zunaj pločevine v okolje. V tem primeru magnetni krog dvižnega magneta ni optimalno sklenjen. Poleg tega se tanki elementi upogibajo in njihova stična površina z magnetom postane linearna, kar hitro zmanjša dvižno silo. Najboljša zmogljivost dvigovanja se doseže z dovolj debelimi elementi, ki pravilno sklenejo magnetni krog in izkoristijo celotno magnetno polje magneta.
Spodnja tabela prikazuje optimalno debelino jekla (pri kateri je zmogljivost dvigovanja 100 %).
| Debelina dvignjenega elementa, pri kateri je zmogljivost dvigovanja naprave FX-HV 400 100 %. | 20 mm |
Transportni sistem FX-HV 400 omogoča dvigovanje in transport okroglih elementov s premerom od 400 do 1000 mm.
Največje dimenzije ravnih elementov, ki jih je mogoče prevažati s sistemom FX-HV 400, so 2000x1000 mm.
- zračna reža med površino dvižnega magneta in dvignjenim elementom.
Zmogljivost dvigovanja je odvisna od zračne reže med delci polov dvižnega magneta (noga) in dvignjenim elementom. Če je hrapavost površine Ra bremena manjša od 6,3 μm, na površini dvižnega magneta ne bo zračne reže in zmogljivost dvigovanja se ne bo zmanjšala. To velja za zelo čiste, ravne in polirane površine. Če je hrapavost površine Ra dvignjenih materialov večja od 6,3 μm, je treba upoštevati vrzel med dvižnim magnetom in dvignjenim elementom.
Pri rjastih površinah po valjanju se lahko predvideva vrzel v razponu (0,1-0,3 mm), pri neenakomernih poroznih površinah pa je vrzel ocenjena na (0,3-0,5 mm).
- vrsta jekla, ki se dviguje
(večja kot je vsebnost železa, večja je zmogljivost dvigovanja: koeficient zmogljivosti dvigovanja za nizkoogljična jekla je 1,00; za visokoogljična jekla - 0,90; za nizkolegirana jekla - 0,75; za litino 0,50).
Različni feromagnetni materiali različno vplivajo na magnete (imajo različne magnetne lastnosti). Nekateri se privlačijo močneje, drugi manj. To je odvisno od strukture in kemične sestave materiala. Na primer, čisto železo (Armco) se privlači močneje kot ogljikova jekla, ogljikova jekla pa se privlačijo močneje kot lito železo.
| Tip | Nazivna zmogljivost dvigala [kg] | Nosilnost, dovoljena za material * [kg] | |||
| Nizkoogljično jeklo 100% | Visokoogljično jeklo 90% | Nizko legirano jeklo 75% |
Lito železo 50%
|
||
| FX-HV 400 | 400 | 400 | 360 | 300 | 200 |
*) to je dovoljena nosilnost elementa iz določenega materiala, če je ne zmanjšujejo drugi dejavniki (debelina, kakovost površine, oblika).
Največja nosilnost sistema FX-HV 400 brez uporabe podpornih čepov je 80 kg.
- temperatura
Temperatura okolja in temperatura dvignjenega elementa (ne sme presegati 80 °C).
Pri magnetih za dvigovanje so vir magnetnega polja sintrani neodimovi magneti. Pri neodimovih magnetih je temperaturni koeficient za remanenčno indukcijo Br približno -0,12 %/o[C], temperaturni koeficient za koercitivnost pa -0,6 %/o[C]. Negativni temperaturni koeficienti pomenijo, da so neodimovi magneti pri temperaturah nad sobno temperaturo nekoliko "šibkejši".
Magnetna dvigala niso vir hrupa.
Vsakemu magnetnemu sistemu FX-HV 400 priložimo:
- 5 let garancije,
- poročilo o meritvah nosilnosti,
- navodila za uporabo,
- priročnik za hitro/delovno postajo.
Ponujamo:
- svetovanje,
- storitve,
- rezervne dele,
- letne preglede in preskuse nosilnosti dvižnih magnetov, potrjene s certifikatom.
