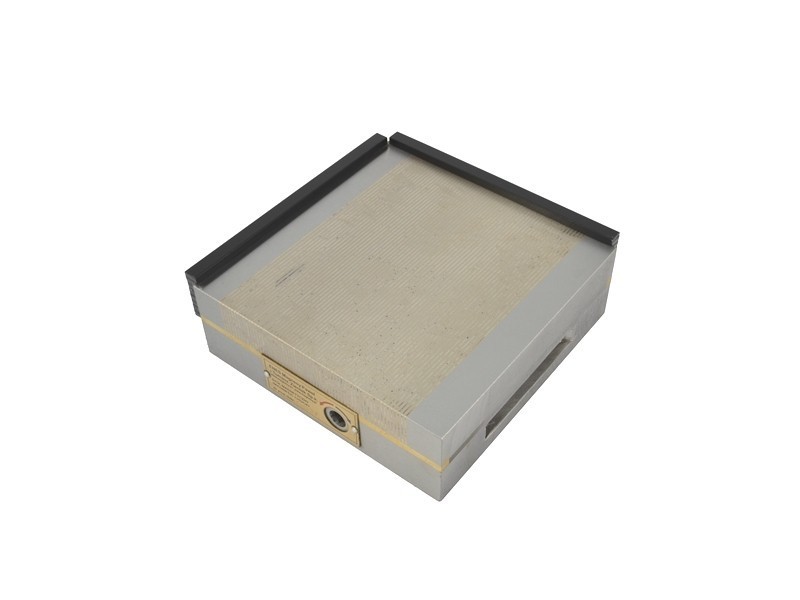

Permanent magnetisk chuck TS-1515A

TS-seriens permanentmagnetiske chucker er konstruert for å spenne fast ferromagnetiske arbeidsstykker (jern, konstruksjonsstål, legert stål, støpejern) under sliping, fresing og elektrisk utladningsbearbeiding. Chuckens kropp består av en enkelt stålblokk, mens topplaten er laget av stål- og messinglameller som er plassert om hverandre. Chuckene i TS-serien bruker neodymmagneter, noe som gir maksimal klemkraft. To stoppskinner kan brukes for bedre fastspenning.

Magnetfeltet kan slås av og på ved hjelp av en spak som kan dreies 180° (unbrakonøkkel). Chuckens stive struktur muliggjør svært presis maskinering, mens dens tetthet gjør det mulig å bruke chucken til operasjoner som involverer kjølevæske eller operasjoner under full nedsenking.

Chuckene er tilgjengelige i to varianter av magnetisk poldeling (1,5 + 0,5 [mm] eller 3,0 + 1,0 [mm]), noe som gjør det mulig å tilpasse chucktypen til størrelsen på arbeidsstykkene som skal spennes fast.
Poldelingsdiagram:

Spennkraften avhenger av følgende parametere:

• materialtype:
  (spennkraften øker proporsjonalt med innholdet av jern i stålet)

  - Armco-jern 100 %
  - lavkarbonstål 90 % (St3s)
  - høykarbonstål 80 % (St45)
  - legert stål 70 % (Corrax)
  - høylegert stål 65 % (1.2436)
  - støpejern 50

• ruhet på overflaten til chucken og det fastspente arbeidsstykket:

  - for Ra opp til 0,08 µm 100 %
  - for Ra opp til 0,20 µm 90 %
  - for Ra opp til 1,25 µm 70 %
  - for Ra opp til 6,30 µm 50 %
  - for Ra opp til 25,00 µm 30

• tykkelsen på arbeidsstykket som er klemt fast
  (testene ble utført for plater med størrelsen 20 x 20 mm laget av Armco-jern):

• kontaktområde - for å sikre god fastholding kan arbeidsstykkene ikke være kortere enn 3 mm, og i tillegg bør de, når det gjelder små overflater, være omgitt av hjelpeplater. Maksimal klemkraft per ^cm2 oppnås for arbeidsstykker med et areal på ca. 4 ^cm2. En ytterligere økning i arbeidsstykkets areal gir ikke høyere klemkraft. Det er også viktig at arbeidsstykket som spennes fast, er parallelt med chucken, fordi enhver ujevnhet, selv den minste, fører til en reduksjon av spennkraften. Chuckens utforming gjør det mulig å regenerere arbeidsområdet ved å slipe det ned til 5 mm av tykkelsen.

Nedenfor presenteres de rektangulære magnetiske chuckene som er tilgjengelige i vårt tilbud:
