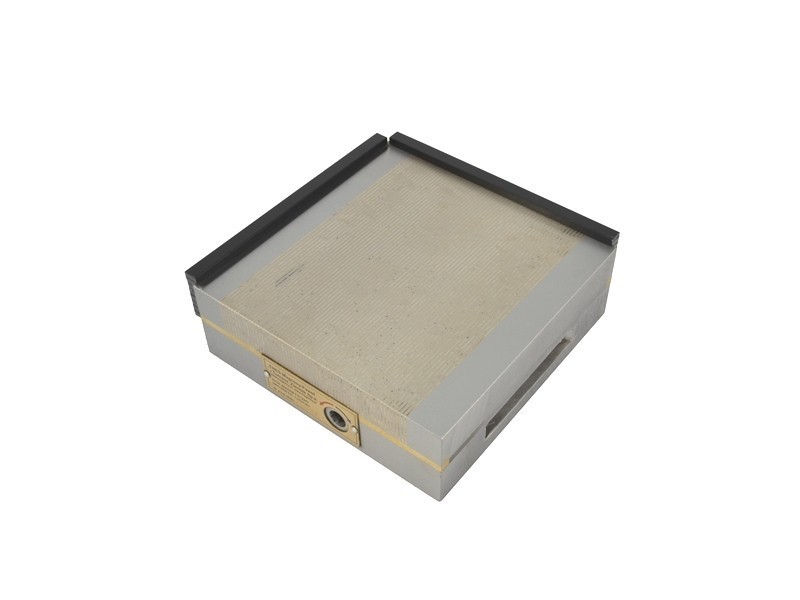

Pysyvä magneettijännitin TS-1515A

TS-sarjan kestomagneettipuristimet on suunniteltu ferromagneettisten työkappaleiden (rauta, rakenneteräs, seosteräs, valurauta) kiinnittämiseen hionnan, jyrsinnän ja sähköpurkauskoneistuksen aikana. Jännityspesän runko koostuu yhdestä teräslohkosta, kun taas sen päällyslevy on valmistettu teräksestä ja messinkilamelleista, jotka on sijoitettu vaihdellen. TS-sarjan ruuvipuristimissa käytetään neodyymimagneetteja, joiden ansiosta saavutetaan suurin mahdollinen puristusvoima. Kaksi pysäytyskiskoa voidaan käyttää parempaan kiinnitykseen.

Magneettikenttä voidaan kytkeä päälle ja pois päältä 180° käännettävällä vivulla (kuusiokoloavain). Jäykkä rakenne mahdollistaa erittäin tarkan työstön, ja sen tiiveys mahdollistaa sen käytön jäähdytysnestettä sisältävissä tai täysin upotetuissa työstöissä.

Ruuveja on saatavana kahdella magneettisen napavälin vaihtoehdolla (1,5 + 0,5 [mm] tai 3,0 + 1,0 [mm]), mikä mahdollistaa ruuvityypin sovittamisen kiinnitettävien työkappaleiden kokoon.
Napavälin kaavio:

Puristusvoima riippuu seuraavista parametreista:

• materiaalityyppi:
  (puristusvoima kasvaa suhteessa teräksen rautapitoisuuteen)

  - Armco-rauta 100 %
  - vähähiilinen teräs 90 % (St3s)
  - runsashiilinen teräs 80 % (St45)
  - seosteräs 70 % (Corrax)
  - korkeaseosteinen teräs 65 % (1.2436)
  - valurauta 50 %.

• ruuvipesän ja kiinnitetyn työkappaleen pinnan karheus:

  - Ra enintään 0,08 µm 100 %
  - Ra enintään 0,20 µm 90 %
  - Ra enintään 1,25 µm 70 %
  - Ra enintään 6,30 µm 50 %
  - Ra enintään 25,00 µm 30 %.

• kiinnitetyn työkappaleen paksuus
  (testit tehtiin 20 x 20 mm:n kokoisille Armco-raudasta valmistetuille levyille):

• kosketuspinta-ala - hyvän pidon varmistamiseksi työkappaleet eivät saa olla 3 mm lyhyempiä, ja lisäksi pienten pintojen ollessa kyseessä ne on ympäröity apulevyillä. Suurin puristusvoima ^cm2 kohti saadaan työkappaleilla, joiden pinta-ala on noin 4 ^cm2. Työkappaleen pinta-alan kasvattaminen entisestään ei johda suurempaan puristusvoimaan. On myös tärkeää, että kiinnitettävä työkappale on samansuuntainen ruuvipuristimeen nähden, sillä jokainen, pienikin karheus aiheuttaa puristusvoiman pienenemistä. Ruuvipuristimen rakenne mahdollistaa työstöalueen uudistamisen hiomalla se 5 mm:n paksuiseksi.

Seuraavassa esitellään tarjouksessamme olevat suorakulmaiset magneettipuristimet:
