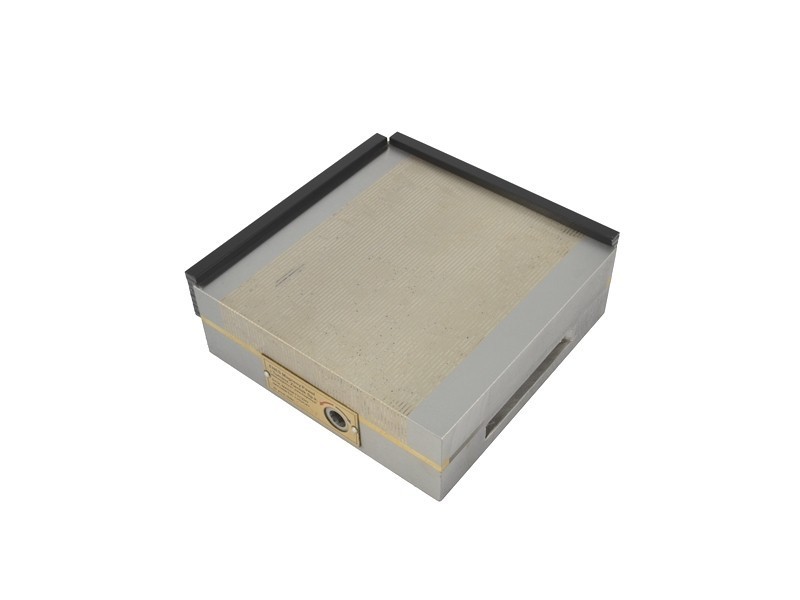

Permanent magnetisk chuck TS-1515A

TS-seriens permanentmagnetiska chuckar är konstruerade för att spänna fast ferromagnetiska arbetsstycken (järn, konstruktionsstål, legerat stål, gjutjärn) under slipning, fräsning och elektrisk urladdningsbearbetning. Chuckens kropp består av ett enda stålblock, medan topplattan är tillverkad av stål- och mässingslameller som är utbytbara. Chuckarna i TS-serien använder neodymmagneter, vilket ger maximal spännkraft. Två stoppskenor kan användas för bättre fastspänning.

Magnetfältet kan slås på och av med hjälp av en spak som vrids 180° (insexnyckel). Chuckens styva struktur möjliggör mycket exakt bearbetning, medan dess täthet gör det möjligt att använda chucken för operationer med kylvätska eller operationer helt nedsänkta.

Chuckarna finns i två varianter av magnetisk poldelning (1,5 + 0,5 [mm] eller 3,0 + 1,0 [mm]), vilket gör det möjligt att anpassa chucktypen till storleken på de arbetsstycken som ska spännas fast.
Poldelningsdiagram:

Spännkraften beror på följande parametrar:

• materialtyp:
  (spännkraften ökar proportionellt med järnhalten i stålet)

  - Armco-järn 100%
  - lågkolhaltigt stål 90% (St3s)
  - högkolhaltigt stål 80% (St45)
  - legerat stål 70% (Corrax)
  - höglegerat stål 65% (1.2436)
  - gjutjärn 50%

• grovhet på chuckens yta och det fastspända arbetsstycket:

  - för Ra upp till 0,08 µm 100%
  - för Ra upp till 0,20 µm 90%
  - för Ra upp till 1,25 µm 70%
  - för Ra upp till 6,30 µm 50%
  - för Ra upp till 25,00 µm 30%

• tjocklek på arbetsstycket som spänns fast
  (testerna utfördes på plåtar med storleken 20 x 20 mm tillverkade av Armco-järn):

• kontaktyta - för att säkerställa god fasthållning får arbetsstyckena inte vara kortare än 3 mm och dessutom bör de, när det gäller små ytor, omges med hjälpplattor. Den maximala spännkraften per ^cm2 erhålls för arbetsstycken med en yta på ca 4 ^cm2. En ytterligare ökning av arbetsstyckets yta leder inte till en högre spännkraft. Det är också viktigt att arbetsstycket som spänns fast är parallellt med chucken, eftersom varje ojämnhet, även den minsta, orsakar en minskning av spännkraften. Chuckens konstruktion gör det möjligt att återskapa arbetsområdet genom att slipa det till 5 mm av tjockleken.

De rektangulära magnetchuckar som finns i vårt sortiment presenteras nedan:
