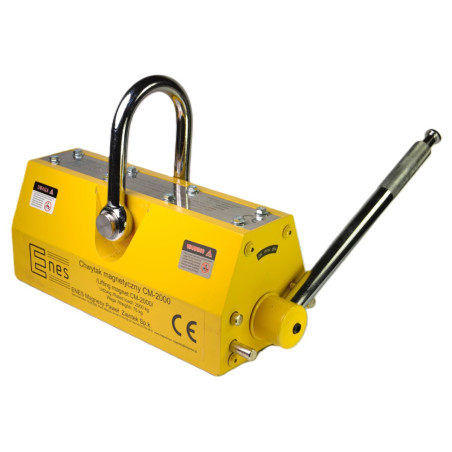

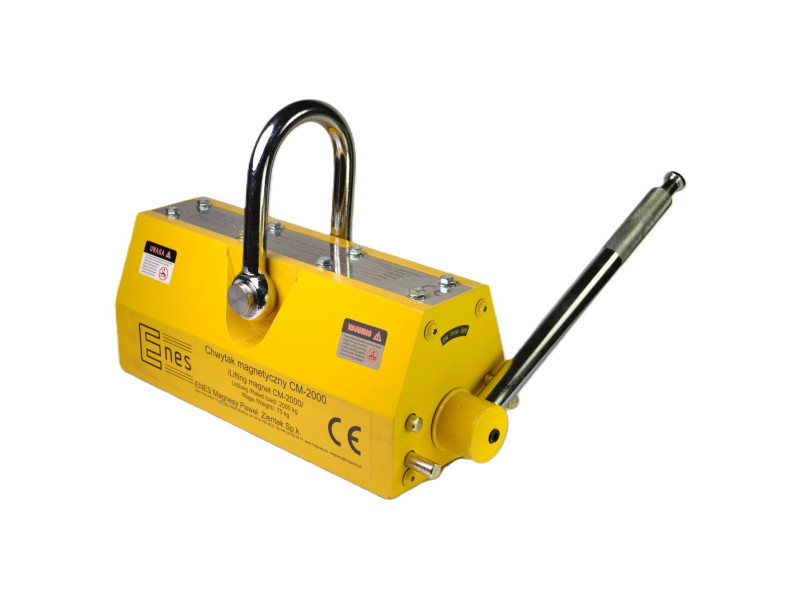

Íman de elevação CM2000

Capacidade nominal de elevação: 2000 [kg]

Capacidade de carga máxima (carga de rutura): >6000[kg] - O fator de segurança para os ensaios estáticos é de 3,0 e está em conformidade com a norma EN 13155:2021-05

NÃO ELEVAR CARGAS MAIS PESADAS DO QUE A CAPACIDADE NOMINAL DE ELEVAÇÃO !

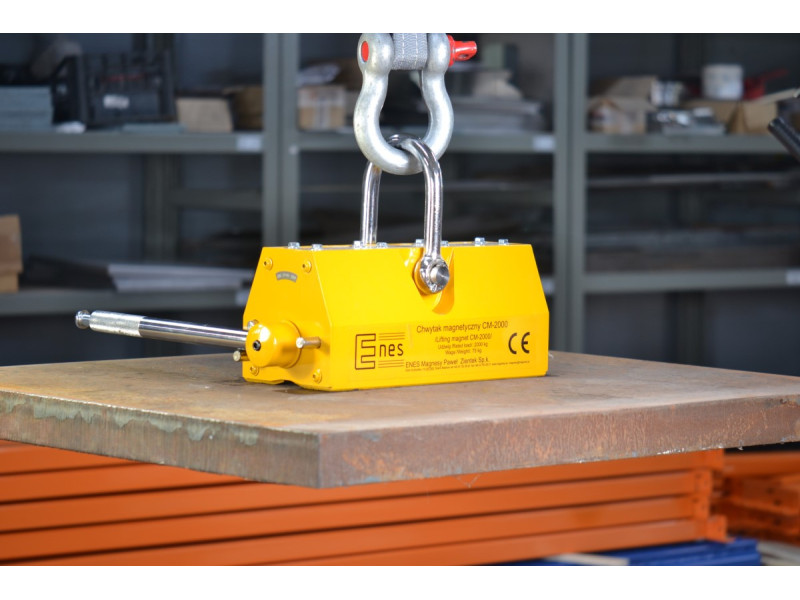

Os ímanes de elevação são utilizados para levantar e deslocar componentes pesados de ferro e aço magnético. Estes aparelhos não necessitam de qualquer alimentação eléctrica. O campo magnético é ligado e desligado através da regulação de uma alavanca manual. O campo magnético do íman de elevação é gerado por ímanes de neodímio. São utilizados em estaleiros siderúrgicos, fábricas, armazéns, oficinas e docas. São úteis para o manuseamento de chapas metálicas, placas, perfis, barras, ângulos, canais, tubos redondos e quadrados e outras peças de trabalho ferrosas de grandes dimensões.

Cada um dos ímanes de elevação da série CM que anexamos:

♦ Garantia de 2 anos
♦ Declaração de conformidade "CЄ"
♦ Protocolo de medição da capacidade
♦ Instruções de funcionamento
♦ Guia de consulta rápida

A capacidade de elevação real de cada elevador depende dos seguintes factores:

♦ espessura e forma das peças de trabalho a serem levantadas (para cada levantador é dada a relação entre a capacidade de elevação e a espessura das peças de trabalho). Para peças sólidas cilíndricas (cilindros, hastes), a capacidade de elevação é aproximadamente 50% menor.

As peças demasiado finas podem ser atraídas de forma fraca porque o campo magnético dos ímanes de elevação não é totalmente utilizado. Além disso, as peças finas dobram-se e a sua área de contacto com os elevadores diminui, pelo que a força de tração diminui. O melhor desempenho de elevação é obtido para peças de trabalho suficientemente espessas.

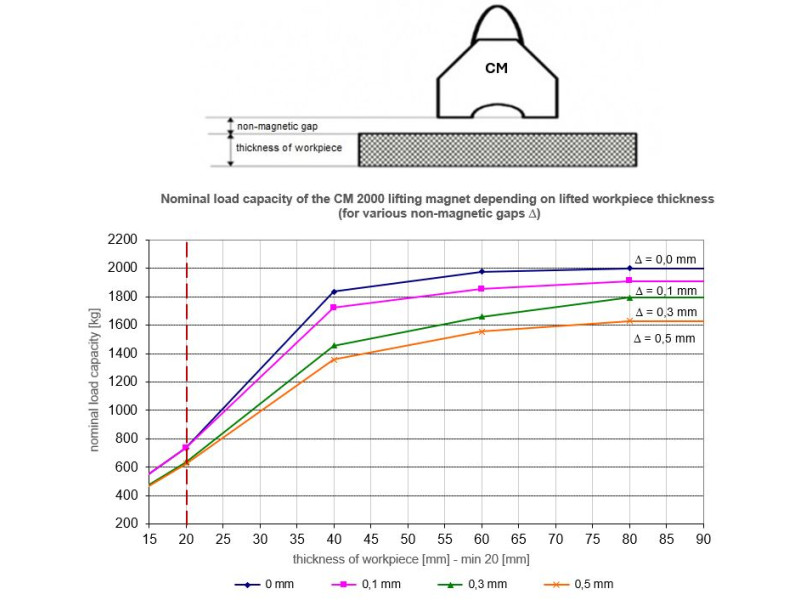

Antes de iniciar o trabalho, é importante considerar a dependência percentual da capacidade de elevação em função da espessura do aço a ser levantado (as curvas de capacidade de elevação podem ser encontradas no manual).

Ao manusear peças redondas, tais como tubos, varas, veios de aço, a capacidade de carga máxima é reduzida:

A capacidade de elevação real de cada íman de elevação também depende de:

♦ do tamanho do espaço de ar entre a superfície do íman de elevação e a peça de trabalho a ser levantada (para cada íman de elevação, são dadas as caraterísticas de capacidade em função do tamanho do espaço não magnético).

A capacidade de carga depende do espaço de ar entre a superfície do íman de elevação e a peça de trabalho a ser elevada. Se a rugosidade da superfície da carga Ra for inferior a 6,3 μm, a capacidade da pinça não diminuirá. Este é o caso de uma superfície muito limpa, plana e lixada.Se a rugosidade da superfície dos materiais a elevar Ra for superior a 6,3 μm, a folga deve ser tida em conta.
Para superfícies laminadas ferrugentas, pode assumir-se uma folga no intervalo (0,1-0,3 mm), enquanto que para superfícies porosas rugosas a folga é estimada no intervalo (0,3-0,5 mm).

Antes de iniciar o trabalho, consulte as instruções para a relação percentual da capacidade de carga em função da folga não magnética.

A capacidade de elevação real de cada íman de elevação também depende de:

♦ A composição da carga a ser levantada (quanto maior o teor de ferro, maior a capacidade de elevação):

*) será a carga admissível para um componente feito de um determinado material, se não for reduzida por outros factores (espessura, qualidade da superfície, forma).

♦ a temperatura ambiente e a temperatura da peça a ser levantada (não deve ser superior a 80[^oC]).
Nos ímanes de elevação, a fonte do campo magnético são ímanes de neodímio sinterizados, cuja temperatura máxima de funcionamento é de^80oC.

Oferecemos:
- consultoria,
- serviço,
- peças sobressalentes,
- inspecções anuais e testes de capacidade de carga de ímanes de elevação, confirmados por um certificado.

Íman 2000 kg, para chapas metálicas, íman de fixação, íman de elevação, 2000 kg, 2 toneladas
