Comprimento
50 [mm] +2,5%/-2,5%
Largura
15 [mm] +2,5%/-2,5%
Altura
6 [mm] +0,1/-0,1
Direção de magnetização ao longo da dimensão
6 [mm]
Grau
F30
Tipo de íman
Ferrite
Capacidade máxima de elevação
~1,55 [kg]
Temperatura máxima de funcionamento
250 [°C]
Peso
20,25 [g]
Parâmetros de desempenho
A direção da magnetização ao longo da altura (a última dimensão incluída no nome de um íman) significa que a superfície de um íman perpendicular à sua altura constitui o pólo N, enquanto a outra superfície perpendicular à altura se refere ao pólo S;.
A capacidade máxima de elevação acima indicada foi medida utilizando uma chapa metálica lisa e polida. A chapa metálica utilizada tinha uma espessura óptima. A força de tração actuou perpendicularmente. Com uma força que actua paralelamente à chapa metálica, ou seja, ao mover o íman através da chapa metálica, a capacidade de elevação do íman será significativamente inferior. O espaço entre o íman e a chapa metálica, resultante do facto de a chapa metálica estar coberta por uma camada de tinta ou de revestimento galvânico, também provocará uma diminuição da capacidade de elevação do íman. Qualquer rugosidade ou irregularidade da chapa metálica reduzirá igualmente a capacidade de elevação do íman. A capacidade de elevação mais elevada é obtida através da utilização de uma chapa suficientemente espessa que contenha uma quantidade elevada de ferro. A utilização de chapas de aço com elevado teor de carbono ou de ferro fundido resulta numa menor capacidade de elevação. A capacidade máxima de elevação é também afetada pela temperatura de funcionamento do íman. Um íman aquecido terá uma capacidade de elevação inferior.
Para os ímanes planos e os ímanes montados no circuito magnético aberto, a temperatura de funcionamento pode ser insignificantemente inferior. Para ímanes altos e ímanes montados no circuito magnético fechado, a temperatura de funcionamento é igual à temperatura máxima de funcionamento de um determinado material. A temperatura de Curie é de ~ 450°[C]. Coeficiente de temperatura da remanência TK(Br): ≤ -0,19 %/°[C]. Coeficiente de temperatura da coercividade TK(HcJ): ≥ 0,40 %/°[C].
Os ímanes de ferrite não necessitam de proteção anticorrosiva. Podem ser utilizados na água.
Tal como os ímanes de cerâmica, os ímanes de ferrite são frágeis.
Os valores dos parâmetros dos ímanes aqui apresentados são o resultado de medições efectuadas num íman específico e são utilizados para comparar os ímanes disponíveis na loja online. Recomendamos que teste o íman nas condições de funcionamento previstas.
Propriedades magnéticas do tipo de material F30
remanência Br |
~ 0,37 [T] |
coercividade HcB |
~ 175 [kA/m] |
coercividade HcJ |
~ 180 [kA/m] |
| As propriedades magnéticas do material não são idênticas para todos os ímanes. Os resultados da medição para diferentes ímanes variam devido à heterogeneidade inerente do material magnético e às tolerâncias de medição do dispositivo de medição. |
Propriedades físicas
densidade |
~4,5 [g/cm3] |
resistividade |
104 - 108 [uOhm x cm] |

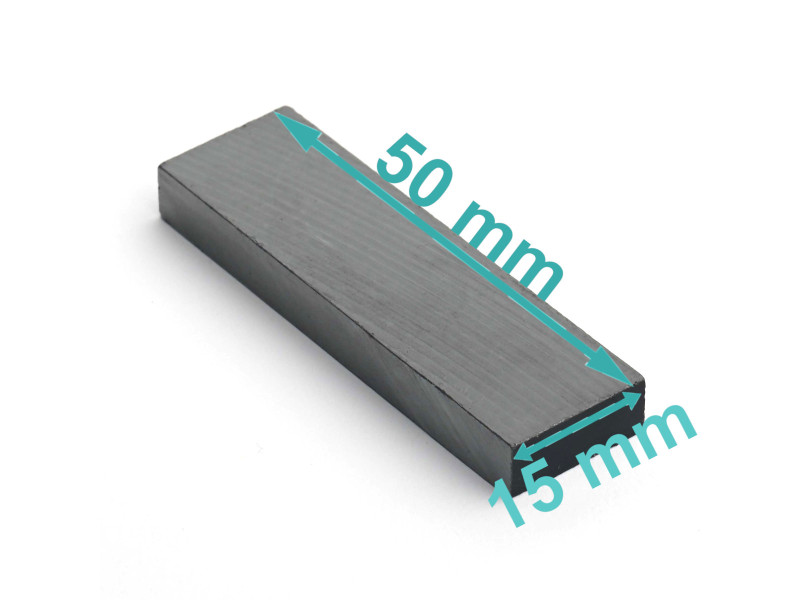

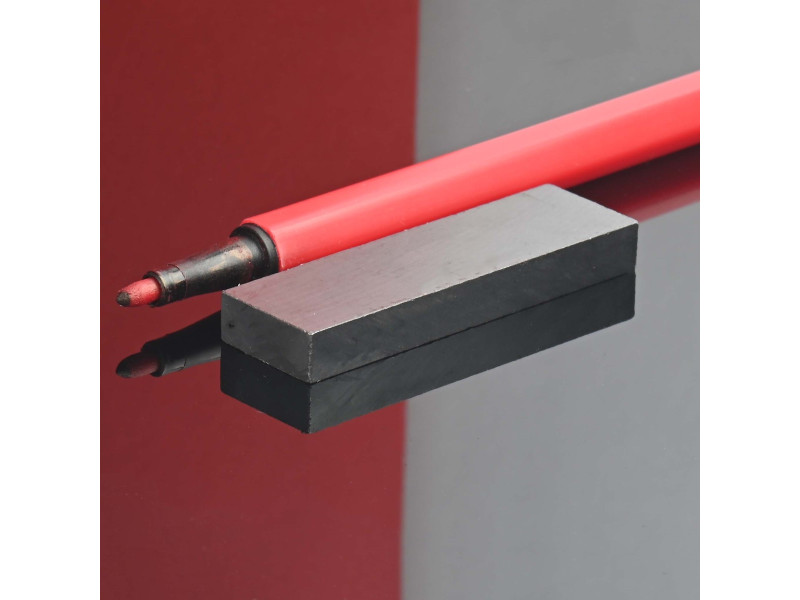

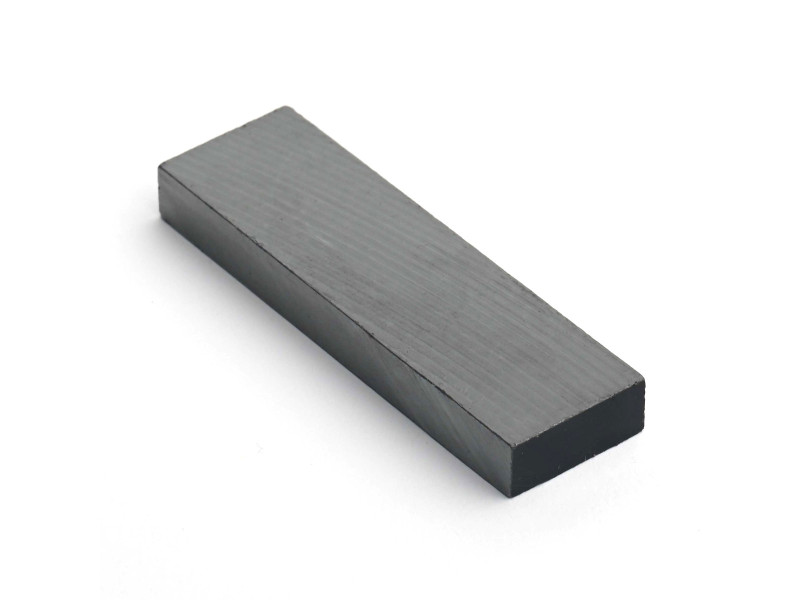

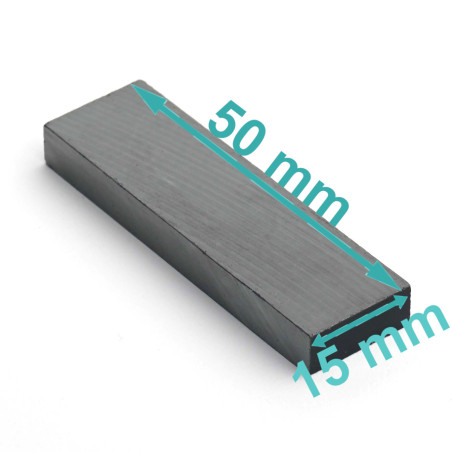

50x15x6/F30 - íman em bloco de ferrite
Este é um íman em bloco. Tem uma forma retangular.
É um íman de ferrite, magnetizado ao longo da altura. Tem dois pólos, o que significa que é de dupla face. Os ímanes de ferrite são bem resistentes à corrosão e não necessitam de proteção adicional. A temperatura máxima de funcionamento não é superior a 250 graus Celsius.
Os ímanes de ferrite aderem à superfície metálica (materiais ferromagnéticos).
