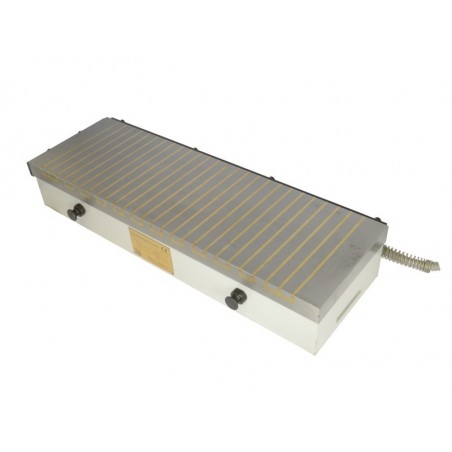

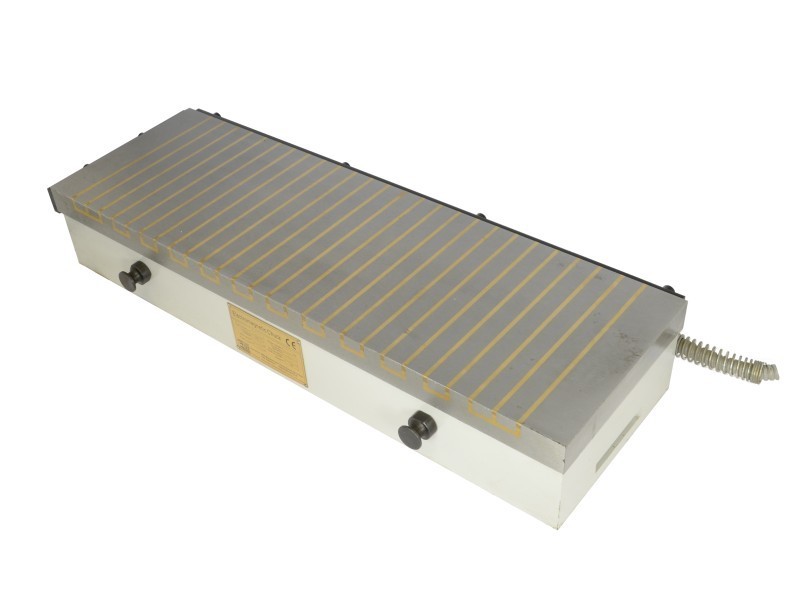

Mandril eletromagnético X91 200 x 630
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Comprimento
630 [mm]
Largura
200 [mm]
Altura
105 [mm]
Comprimento do cabo
150 [cm]
Retangular
sim
Tipo de íman
outro
Temperatura máxima de funcionamento
≤ 80 [°C]
Disposição dos postes
transversal 18 + 4 mm
À prova de água
classe IP67
Com campo magnético separável
sim
Comutador de campo magnético
sim, um para todos os aviões
Alimentação eléctrica
110 V DC
Modo de manuseamento
ręczny, automatyczny
Para a fixação das peças pequenas
sim
Número de eixos para anexar pormenores
1
Força necessária para montar (para atrair) objectos
160
Peso
70 [kg]
Parâmetros de desempenho
Os mandris electromagnéticos X11 e X91 foram concebidos para fixar peças ferromagnéticas durante a maquinagem. Os mandris podem ser utilizados em funcionamento "a seco", bem como em líquidos de refrigeração (classe de estanquicidade IP 67).
As mesas são adequadas para utilização em máquinas de retificação, máquinas de descarga eléctrica, máquinas de corte de fio e para fixação auxiliar de peças ferromagnéticas, bem como para trabalhos de fresagem ligeira quando é necessário acesso a toda a peça de trabalho, ou quando a superfície da peça de trabalho é muito delicada e a fixação em mandíbulas poderia danificar a superfície.
O mandril é alimentado por corrente contínua a um máx. 110V. Pode ser controlado por um controlador ou por ligação direta a uma rebarbadora ou a outra máquina com uma ligação adequada.
O controlador permite o ajuste contínuo da força de aperto proporcional à tensão (na gama 10-110V DC).
Os pólos magnéticos estão dispostos paralelamente às lamelas de latão e de aço.
Estão disponíveistipos de sistemas dedisposição dos pólos magnéticos :
O mandril é alimentado por corrente contínua a um máx. 110V. Pode ser controlado por um controlador ou por ligação direta a uma rebarbadora ou a outra máquina com uma ligação adequada.
O controlador permite o ajuste contínuo da força de aperto proporcional à tensão (na gama 10-110V DC).
Os pólos magnéticos estão dispostos paralelamente às lamelas de latão e de aço.
Estão disponíveistipos de sistemas dedisposição dos pólos magnéticos :
O design uniforme do mandril torna-o extremamente rígido e durável, enquanto a precisão do seu fabrico garante uma elevada precisão de maquinação.
Dispõe ainda de barras de apoio adicionais em dois lados da mesa para facilitar a imobilização das peças.
O estado da superfície de trabalho tem uma influência muito forte na força de aperto, pelo que é possível regenerar a superfície de trabalho através de retificação.
ATENÇÃO: O mandril eletromagnético não inclui um controlador.
