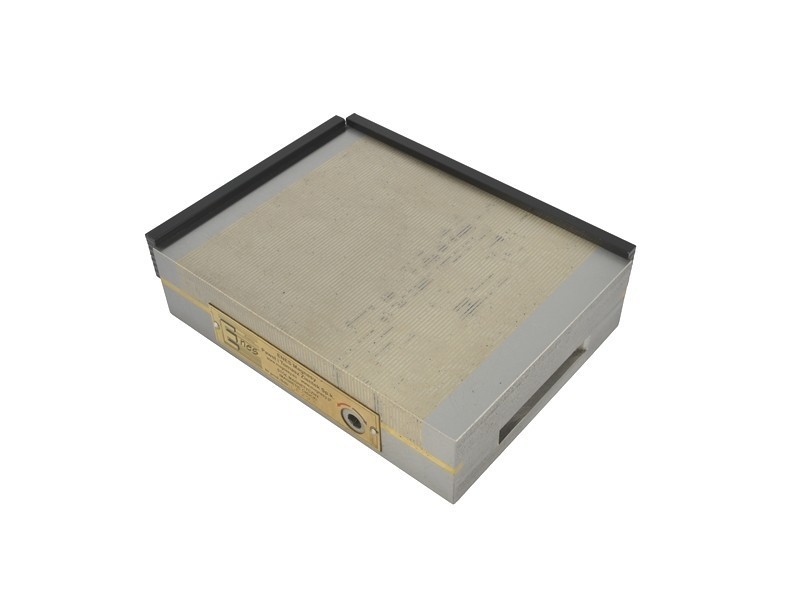

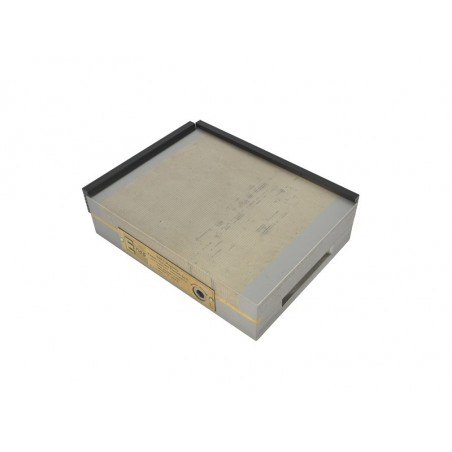

Trajno magnetno vpenjalno držalo TS-2015A

Stalna magnetna vpenjalca serije TS so zasnovana za vpenjanje feromagnetnih obdelovancev (železo, konstrukcijsko jeklo, legirano jeklo, litina) med brušenjem, rezkanjem in obdelavo z električnim praznjenjem. Telo vpenjala je sestavljeno iz enega bloka jekla, njegova zgornja plošča pa je izdelana iz jekla in medeninastih lamel, ki se nameščajo izmenično. V vpenjalnih držalih serije TS so uporabljeni neodimovi magneti, zaradi katerih je dosežena največja vpenjalna sila. Za boljše vpenjanje je mogoče uporabiti dve zaporni tirnici.

Magnetno polje je mogoče vklopiti in izklopiti z uporabo vzvoda, obrnjenega za 180° (imbusni ključ). Toga struktura vpenjala omogoča zelo natančno obdelavo, njegova tesnost pa omogoča uporabo vpenjala pri operacijah s hladilno tekočino ali operacijah v popolni potopitvi.

Prijemala so na voljo v dveh različicah razmika magnetnih polov (1,5 + 0,5 [mm] ali 3,0 + 1,0 [mm]), kar omogoča prilagajanje vrste prijemala velikosti obdelovancev, ki jih je treba vpenjati.
Diagram razmika polov:

Sila vpenjanja je odvisna od naslednjih parametrov:

• vrsta materiala:
  (vpenjalna sila se povečuje sorazmerno z vsebnostjo železa v jeklu)

  - Armco železo 100 %
  - nizkoogljično jeklo 90 % (St3s)
  - visokoogljično jeklo 80 % (St45)
  - legirano jeklo 70 % (Corrax)
  - visokolegirano jeklo 65 % (1.2436)
  - litina 50

• hrapavost površine vpenjala in vpetega obdelovanca:

  - za Ra do 0,08 µm 100%
  - za Ra do 0,20 µm 90%
  - za Ra do 1,25 µm 70%
  - za Ra do 6,30 µm 50%
  - za Ra do 25,00 µm 30%

• debelina vpetega obdelovanca
  (preskusi so bili izvedeni za plošče velikosti 20 x 20 mm iz železa Armco):

• stična površina - za zagotovitev dobrega oprijema obdelovanci ne smejo biti krajši od 3 mm, pri majhnih površinah pa jih je treba dodatno obkrožiti s pomožnimi ploščami. Največja vpenjalna sila na ^cm2 se doseže pri obdelovancih s površino približno 4 ^cm2. Nadaljnje povečanje površine obdelovanca ne pomeni večje vpenjalne sile. Pomembno je tudi, da je vpenjan obdelovanec vzporeden z vpenjalom, saj vsaka, tudi najmanjša neravnina, povzroči zmanjšanje vpenjalne sile. Zasnova vpenjala omogoča regeneracijo delovnega območja z brušenjem na 5 mm debeline.

V nadaljevanju so predstavljena pravokotna magnetna vpenjalna držala, ki so na voljo v naši ponudbi:
