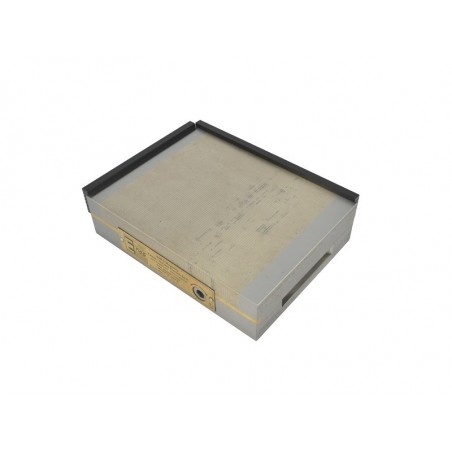

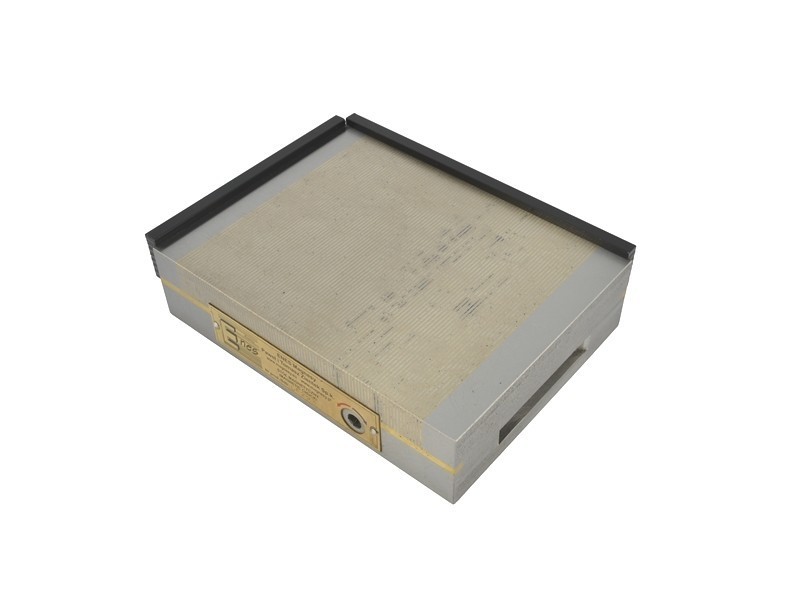

Mandrino magnetico permanente TS-2015A

I mandrini magnetici permanenti della serie TS sono progettati per bloccare pezzi ferromagnetici (ferro, acciaio strutturale, acciaio legato, ghisa) durante la rettifica, la fresatura e la lavorazione a scarica elettrica. Il corpo del mandrino è costituito da un unico blocco di acciaio, mentre la piastra superiore è composta da lamelle di acciaio e ottone posizionate in modo intercambiabile. I mandrini della serie TS utilizzano magneti al neodimio, grazie ai quali si ottiene la massima forza di serraggio. Per un migliore serraggio è possibile utilizzare due guide di arresto.

Il campo magnetico può essere attivato e disattivato con una leva ruotata di 180° (chiave a brugola). La struttura rigida del mandrino consente una lavorazione molto precisa, mentre la sua tenuta permette di utilizzare il mandrino per operazioni che prevedono l'uso di refrigerante o per operazioni in immersione totale.

I mandrini sono disponibili in due varianti di passo dei poli magnetici (1,5 + 0,5 [mm] o 3,0 + 1,0 [mm]), che consentono di adattare il tipo di mandrino alle dimensioni dei pezzi da bloccare.
Diagramma del passo dei poli:

La forza di serraggio dipende dai seguenti parametri:

• tipo di materiale:
  (la forza di serraggio aumenta proporzionalmente al contenuto di ferro nell'acciaio)

  - ferro Armco 100%
  - acciaio a basso tenore di carbonio 90% (St3s)
  - acciaio ad alto tenore di carbonio 80% (St45)
  - acciaio legato 70% (Corrax)
  - acciaio ad alta lega 65% (1.2436)
  - ghisa 50%

• rugosità della superficie del mandrino e del pezzo bloccato:

  - per Ra fino a 0,08 µm 100%
  - per Ra fino a 0,20 µm 90%
  - per Ra fino a 1,25 µm 70%
  - per Ra fino a 6,30 µm 50%
  - per Ra fino a 25,00 µm 30%

• spessore del pezzo bloccato
  (i test sono stati eseguiti per piastre di dimensioni 20 x 20 mm in ferro Armco):

• area di contatto - per garantire una buona tenuta, i pezzi non possono essere più corti di 3 mm e inoltre, nel caso di superfici piccole, devono essere circondati da piastre ausiliarie. La forza di serraggio massima per ^cm2 si ottiene per pezzi con un'area di circa 4 ^cm2. Un ulteriore aumento dell'area del pezzo non si traduce in una maggiore forza di serraggio. È inoltre importante che il pezzo da lavorare sia parallelo al mandrino, perché ogni asperità, anche la più piccola, provoca una diminuzione della forza di serraggio. Il design del mandrino consente di rigenerare l'area di lavoro rettificandola fino a 5 mm di spessore.

Di seguito sono presentati i mandrini magnetici rettangolari disponibili nella nostra offerta:
