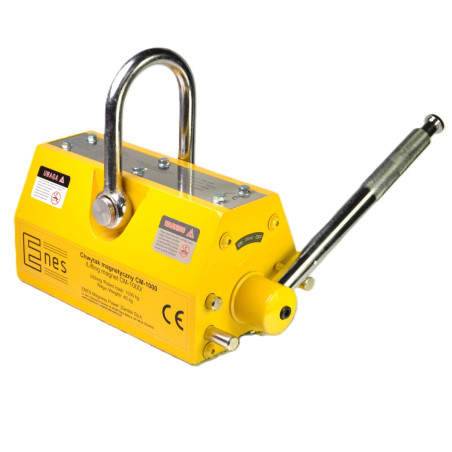

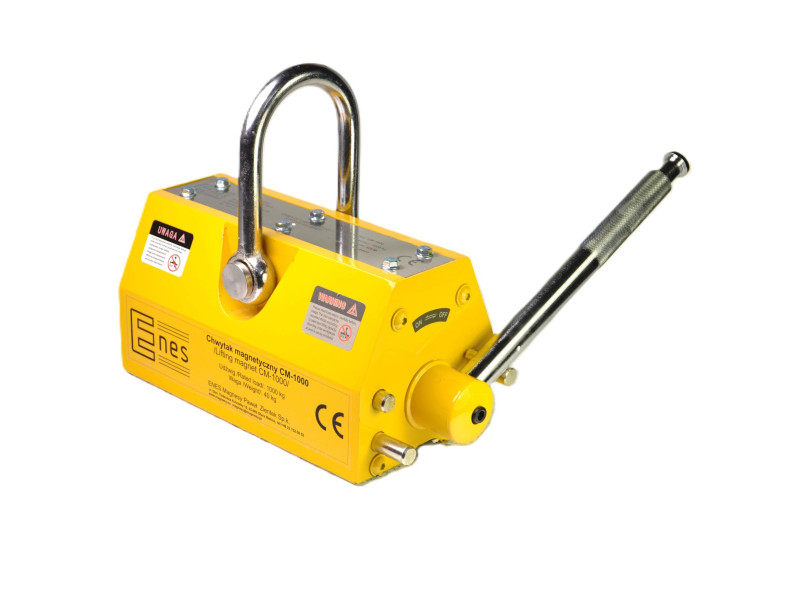

Zdvíhací magnet CM1000

Menovitá nosnosť: 1000 [kg]

Maximálna nosnosť (zaťaženie pri pretrhnutí): >3500 [kg] - Bezpečnostný faktor pre statické skúšky je 3,5 a je v súlade s normou EN 13155:2021-05

NEZDVÍHAJTE BREMENÁ, KTORÉ SÚ ŤAŽŠIE AKO MENOVITÁ NOSNOSŤ ZDVÍHACIEHO ZARIADENIA !

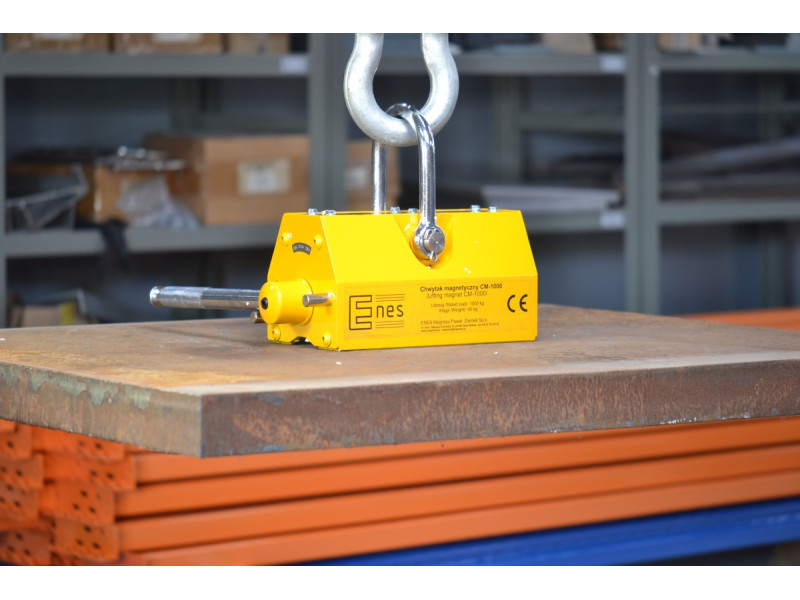

Zdvíhacie magnety sa používajú na zdvíhanie a premiestňovanie ťažkých železných a magnetických oceľových komponentov. Tieto zariadenia nevyžadujú žiadne napájanie. Magnetické pole sa zapína a vypína nastavením ručnej páky. Magnetické pole zdvíhacieho magnetu vytvárajú neodymové magnety. Používajú sa v oceliarňach, továrňach, skladoch, dielňach a dokoch. Sú užitočné na manipuláciu s plechmi, plechmi, profilmi, tyčami, uholníkmi, kanálmi, kruhovými a štvorcovými rúrami a inými veľkými železnými obrobkami.

Ku každému zdvíhaciemu magnetu série CM prikladáme:

♦ 2-ročná záruka
♦ vyhlásenie o zhode "CЄ"
♦ protokol o meraní nosnosti
♦ návod na obsluhu
♦ stručná príručka

Skutočná zdvíhacia kapacita každého zdvíhacieho zariadenia závisí od nasledujúcich faktorov:

♦ hrúbky a tvaru zdvíhaných obrobkov (pre každý zdvíhač je uvedený vzťah medzi nosnosťou zdvíhania a hrúbkou obrobkov). V prípade valcových pevných obrobkov (valce, tyče) je zdvíhacia kapacita približne o 50 % nižšia.

Obrobky, ktoré sú príliš tenké, môžu byť priťahované slabo, pretože magnetické pole zdvíhacích magnetov nie je plne využité. Okrem toho sa tenké obrobky ohýbajú a ich kontaktná plocha so zdvíhacími magnetmi sa zmenšuje, takže sa znižuje ťahová sila. Najlepší výkon zdvíhania sa dosahuje pri dostatočne hrubých obrobkoch.

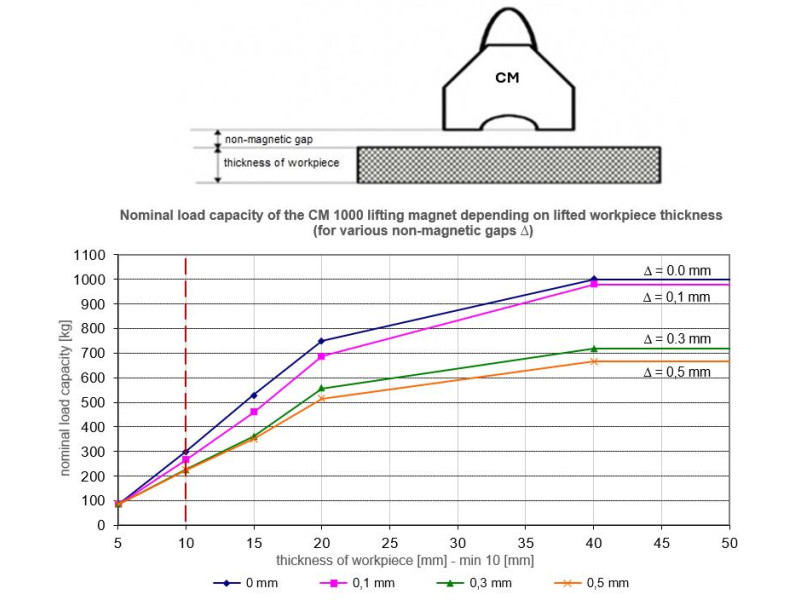

Pred začatím práce je dôležité zvážiť percentuálnu závislosť zdvíhacej kapacity v závislosti od hrúbky zdvíhanej ocele (krivky zdvíhacej kapacity nájdete v príručke).

Pri manipulácii s okrúhlymi dielmi, ako sú rúry, tyče, oceľové hriadele, sa maximálna nosnosť znižuje:

Skutočná nosnosť jednotlivých zdvíhacích magnetov závisí aj od:

♦ veľkosti vzduchovej medzery medzi povrchom zdvíhacieho magnetu a zdvíhaným obrobkom (pre každý zdvíhací magnet sú uvedené charakteristiky nosnosti v závislosti od veľkosti nemagnetickej medzery).

Nosnosť závisí od vzduchovej medzery medzi povrchom zdvíhacieho magnetu a zdvíhaným obrobkom. Ak je drsnosť povrchu záťaže Ra menšia ako 6,3 μm, kapacita uchopovača sa nezníži. To platí pre veľmi čistý, rovný a obrúsený povrch.Ak bude drsnosť povrchu zdvíhaných materiálov Ra väčšia ako 6,3 μm, mala by sa zohľadniť medzera.
V prípade hrdzavých valcovaných povrchov možno predpokladať medzeru v rozsahu (0,1 - 0,3 mm), zatiaľ čo v prípade drsných poréznych povrchov sa medzera odhaduje v rozsahu (0,3 - 0,5 mm).

Pred začatím práce si pozrite návod na použitie, kde nájdete percentuálny vzťah nosnosti v závislosti od nemagnetickej medzery.

Skutočná nosnosť jednotlivých zdvíhacích magnetov závisí aj od:

♦ zloženia zdvíhaného bremena (čím vyšší je obsah železa, tým vyššia je zdvíhacia kapacita):

*) je to prípustné zaťaženie pre komponent vyrobený z daného materiálu, ak nie je znížené inými faktormi (hrúbka, kvalita povrchu, tvar).

♦ teplota okolia a teplota zdvíhaného obrobku (nesmie byť vyššia ako 80[^oC] ).
V zdvíhacích magnetoch sú zdrojom magnetického poľa spekané neodymové magnety, ktorých maximálna prevádzková teplota je 80^oC.

Ponúkame:
- poradenstvo,
- servis,
- náhradné diely,
- ročné prehliadky a skúšky nosnosti zdvíhacích magnetov potvrdené certifikátom.
