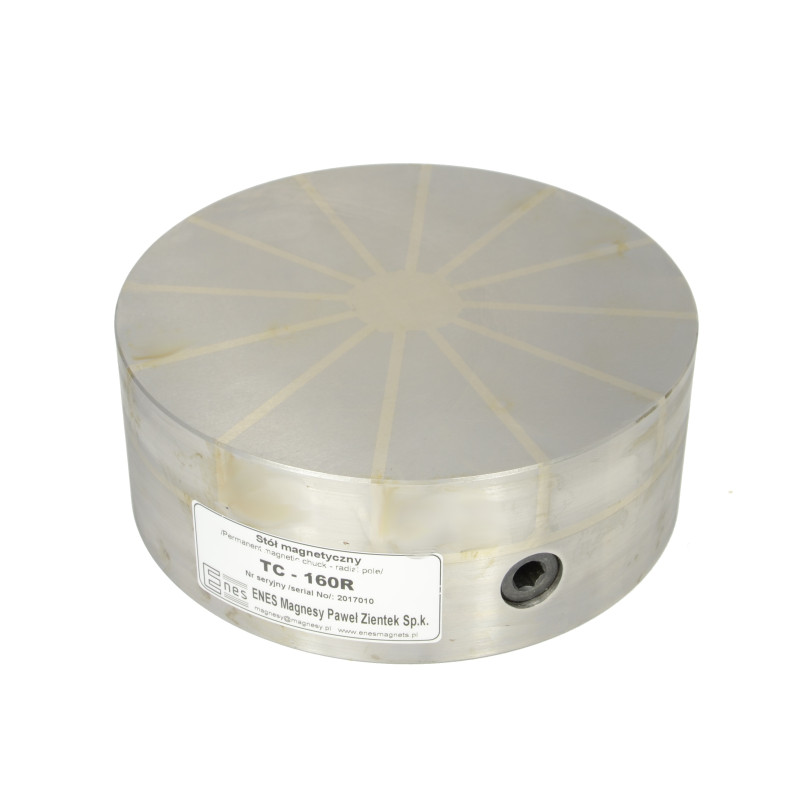

Permanent magnetchuck (cirkulär) TC-160R

Permanentmagnetisk spännhållare (cirkulär) TC-160R

De cirkulära permanentmagnetiska spännhållarna i TC-serien med radiell magnetfältkonfiguration är konstruerade för att spänna fast ferromagnetiska arbetsstycken (järn, konstruktionsstål, legerat stål, gjutjärn) vid slipning, fräsning och gnistbearbetning. När det gäller material med höga magnetiska egenskaper (stål med hög järnhalt) kan spännhållarna användas som hållare vid svarvning.

Mot en extra avgift kan vi utföra installation av spår i botten eller de fyra gängade hålen (se bilagorna). Spännklämmans kropp består av ett enda stålblock, medan dess toppplatta är tillverkad av stål och mässingslameller placerade omväxlande. De cirkulära spännklämmorna i TC-serien använder neodymmagneter, vilket ger en maximal magnetisk hållkraft på ca 160 N/cm². Magnetfältet kan aktiveras med hjälp av en spak (insexnyckel) genom att vrida spaken 180^o åt höger. För att stänga av fältet ska spaken vridas åt motsatt håll.

Chuckens styva konstruktion möjliggör mycket precis bearbetning, medan dess täthet gör att chucken kan användas för arbeten med kylvätska eller arbeten i full nedsänkning. Den enkla konstruktionen garanterar en lång och pålitlig drift av enheten. Avsaknaden av strömförsörjning gör chucken helt säker under drift. Det radiella magnetfältets utformning säkerställer optimal fastspänning av hylsor, rör och andra profiler.

Klämkraften beror på följande parametrar:

• materialtyp (klämkraften ökar proportionellt mot järnhalten i stålet):

- Armco-järn 100 %
- lågkolstål 90 % (St3s)
- högkolstål 80 % (St45)
- legerat stål 70 % (Corrax)
- höglegerat stål 65 % (1.2436)
- gjutjärn 50 %

• ytans grovhet på chucken och det fastspända arbetsstycket:

- för Ra upp till 0,08 µm 100 %
- för Ra upp till 0,20 µm 90 %
- för Ra upp till 1,25 µm 70 %
- för Ra upp till 6,30 µm 50 %
- för Ra upp till 25,00 µm 30 %

• tjocklek på det fastspända arbetsstycket (testerna utfördes på plattor med måtten 20 x 20 mm tillverkade av Armco-järn):

• kontaktarea – för att säkerställa ett gott grepp får arbetsstyckena inte vara kortare än 3 mm och dessutom bör de, vid små ytor, omges av hjälpplattor. Den maximala klämkraften per cm^² uppnås för arbetsstycken med en yta på ca 4 cm².
  En ytterligare ökning av arbetsstyckets yta ger inte en högre klämkraft. Det är också viktigt att det fastspända arbetsstycket är parallellt med chucken, eftersom varje ojämnhet, även den minsta, orsakar en minskning av klämkraften. Chuckens konstruktion
  gör det möjligt att återställa arbetsytan genom att slipa den till en tjocklek på 5 mm.

De cirkulära permanentmagnetiska sinuschuckarna som finns i vårt sortiment presenteras nedan:
