D6 x 2 / N35 - Neodymium-magnet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Yttre diameter
6 [mm] +0,1/-0,1
Höjd
2 [mm] +0,1/-0,1
Magnetiseringsriktning längs dimensionen
2 [mm]
Betyg
N35
Typ av magnet
Neodym
Maximal lyftkapacitet
~0,48 [kg]
Beläggning
Förnicklad (NiCuNi)
Maximal arbetstemperatur
≤ 80 [°C]
Vikt
0,42 [g]
Parametrar för prestanda
Magnetiseringens riktning längs höjden innebär att en magnet har en cirkelyta som utgör N-polen, medan den andra - motsatta - cirkelytan utgör S-polen.
Den maximala lyftkapacitet som anges ovan uppmättes med hjälp av slät, polerad plåt. Den använda plåten hade optimal tjocklek. Avdragskraften verkade vinkelrätt. Med en kraft som verkar parallellt med plåten, dvs. när magneten rör sig över plåten, kommer magnetens lyftkapacitet att vara betydligt lägre. Gapet mellan magneten och plåten, som uppstår om plåten är täckt av ett lager färg eller en galvanisk beläggning, kommer också att minska magnetens lyftkapacitet. Eventuell grovhet eller ojämnhet i plåten minskar också magnetens lyftkapacitet. Den högsta lyftkapaciteten uppnås genom att använda en tillräckligt tjock plåt som innehåller en stor mängd järn. Om man använder stålplåt med hög kolhalt eller gjutjärnsplåt får man en lägre lyftkapacitet. Den maximala lyftkapaciteten påverkas också av magnetens driftstemperatur. En uppvärmd magnet har en lägre lyftkapacitet.
Använd inte i vatten
Sintrade neodymmagneter är spröda (ömtåliga). En neodymmagnet utan hölje kan gå sönder efter en kollision med en annan stark magnet.
Den specifika maximala driftstemperaturen för en magnet beror på den magnetiska krets där den är placerad, så vi rekommenderar starkt att du testar magneten själv under specifika förhållanden. En uppvärmd magnet kommer att ha mindre vidhäftningskraft. Temperaturkoefficient för remanens TK(Br): ≤ -0,12%/°C. Temperaturkoefficient för koercivitet TK(HcJ): ≤ -0,6%/°C.
De magnetparametervärden som presenteras här är resultatet av mätningar som gjorts på en specifik magnet och används för att jämföra magneter som finns i onlinebutiken. Vi rekommenderar att du själv testar magneten under förväntade driftsförhållanden.
Magnetiska egenskaper för materialklass N35
remanens Br |
~ 1,158 [T] |
Koercivitet HcB |
~ 842 [kA/m] |
Koercivitet HcJ |
~ 935 [kA/m] |
De magnetiska egenskaperna är inte identiska för alla magneter. Resultaten från mätningar av olika prover varierar, bland annat på grund av materialets inneboende heterogenitet och mätningstoleranserna för den använda mätanordningen. För mätningar i enlighet med IEC 60404-5 är mätningstoleranserna ±1% för remanensinduktion Br och ±2% för koercivitet HcB och koercivitet HcJ. En magnet som är belagd med nickel bör avlägsnas före mätningen, eftersom de magnetiska egenskaperna hos nickel påverkar mätresultatet och underskattar de erhållna parametervärdena. En zinkbeläggning påverkar inte mätresultatet.
Därför är de angivna parametervärdena ungefärliga.
Vi kan erbjuda magnetparametrar enligt individuella specifikationer, inklusive för remanensinduktion Br, koercivitet HcB, koercivitet HcJ, magnetiskt moment, driftpunkt Jd, magnetiseringsriktning och dess avvikelse, etc. I din e-postkorrespondens, vänligen ange de nödvändiga minimiparametervärdena eller magnetiska parametervärdena inom det angivna minimi-maximumintervallet.
Fysikaliska egenskaper
Densitet |
~7,5 [g/cm3] |
Vickers hårdhet (HV) |
~600 [kg/mm2] |
Resistivitet |
~144 [uOhm x cm] |
Om du behöver neodymmagneter som tillverkas enligt strikta specifikationer, vänligen skicka oss din förfrågan tillsammans med dina krav.
.jpg)

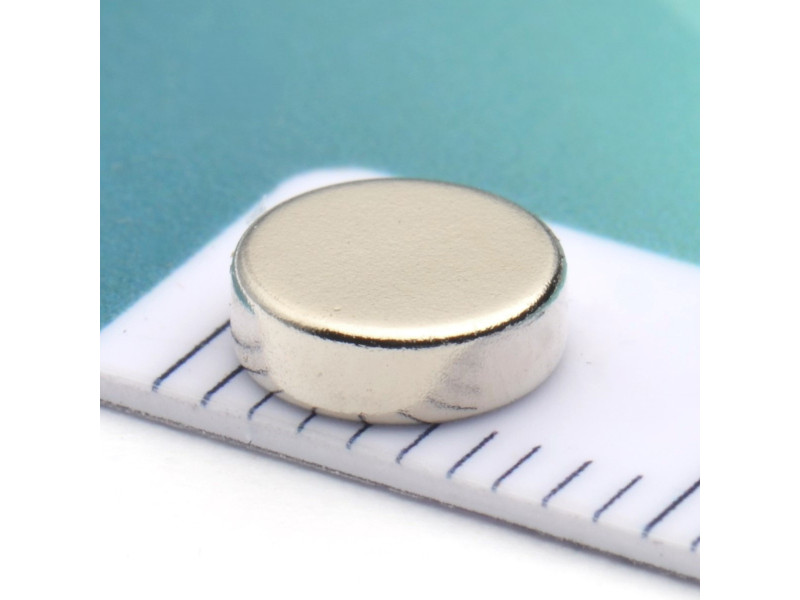

D6x2/N35 - liten skivmagnet
Den här lilla skivmagneten är en neodymmagnet. Varje neodymmagnet är en sällsynt jordartsmagnet.
Sällsynta jordartsmagneter innehåller åtminstone några av de metaller som kallas sällsynta jordartsmetaller. Dessa element omfattar skandium, yttrium, lantan, cerium, praseodym, neodym, promethium, samarium, europium, gadolinium, terbium, dysprosium, holmium, erbium, thulium, ytterbium och lutetium. Det mest kända av dessa element för alla magnetismentusiaster är naturligtvis neodym, liksom samarium, som används för att tillverka SmCo-magneter. Det är en allmän uppfattning att sällsynta jordartsmetaller förekommer i små mängder i jordskorpan. I själva verket finns det ganska många av dem, men eftersom deras fyndigheter i allmänhet är utspridda och sällsynta, och därför inte lämpar sig för lönsam industriell gruvdrift, har de fått beteckningen "sällsynta jordartsmetaller".
