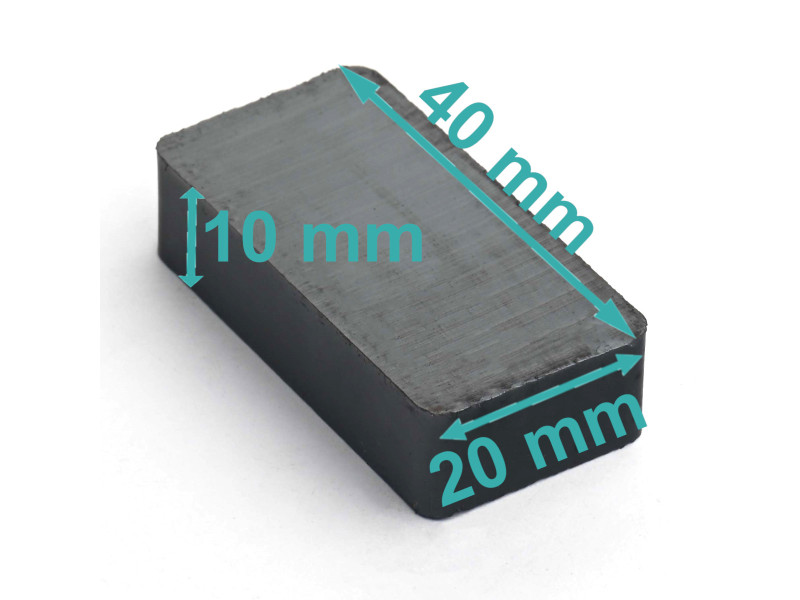

Uzunluk
40 [mm] +2,5%/-2,5%
Genişlik
20 [mm] +2,5%/-2,5%
Yükseklik
10 [mm] +0,1/-0,1
Boyut boyunca mıknatıslanma yönü
10 [mm]
Sınıf
F30
Mıknatıs tipi
Ferrit
Maksimum kaldırma kapasitesi
~2,1 [kg]
Maksimum çalışma sıcaklığı
250 [°C]
Ağırlık
36 [g]
Performans parametreleri
Yükseklik boyunca mıknatıslanma yönü (bir mıknatıs adında yer alan son boyut), bir mıknatısın yüksekliğine dik olan yüzeyinin N-kutbunu oluşturduğu, yüksekliğe dik olan diğer yüzeyin ise S-kutbunu ifade ettiği anlamına gelir;.
Yukarıda belirtilen maksimum kaldırma kapasitesi pürüzsüz, cilalı sac kullanılarak ölçülmüştür. Kullanılan sac metal optimum kalınlıktaydı. Çekme kuvveti dik olarak etki etmiştir. Sac levhaya paralel olarak etki eden bir kuvvetle, yani mıknatısı sac levha boyunca hareket ettirirken, mıknatısın kaldırma kapasitesi önemli ölçüde daha düşük olacaktır. Sac metalin bir boya tabakası veya galvanik kaplama ile kaplanmasından kaynaklanan mıknatıs ve sac metal arasındaki boşluk da mıknatısın kaldırma kapasitesinde bir azalmaya neden olacaktır. Sac metalin herhangi bir pürüzlülüğü veya düzgünsüzlüğü de mıknatısın kaldırma kapasitesini azaltacaktır. En yüksek kaldırma kapasitesi, yüksek miktarda demir içeren yeterince kalın bir sac kullanılarak elde edilir. Yüksek karbonlu çelik veya dökme demir sac kullanılması daha düşük bir kaldırma kapasitesiyle sonuçlanacaktır. Maksimum kaldırma kapasitesi mıknatısın çalışma sıcaklığından da etkilenir. Isıtılmış bir mıknatıs daha düşük bir kaldırma kapasitesine sahip olacaktır.
Düz mıknatıslar ve açık manyetik devreye monte edilen mıknatıslar için çalışma sıcaklığı önemsiz derecede düşük olabilir. Yüksek mıknatıslar ve kapalı manyetik devreye monte edilen mıknatıslar için çalışma sıcaklığı, belirli bir malzeme için maksimum çalışma sıcaklığına eşittir. Curie sıcaklığı ~ 450°[C]'dir. Remanansın sıcaklık katsayısı TK(Br): ≤ -0,19 %/°[C]. Koersivitenin sıcaklık katsayısı TK(HcJ): ≥ 0,40 %/°[C].
Ferrit mıknatıslar antikorozif koruma gerektirmez. Su içinde kullanılabilirler.
Seramik mıknatıslar gibi ferrit mıknatıslar da kırılgandır.
Burada sunulan mıknatıs parametre değerleri, belirli bir mıknatıs üzerinde yapılan ölçümlerin sonucudur ve çevrimiçi mağazada bulunan mıknatısları karşılaştırmak için kullanılır. Mıknatısı beklenen çalışma koşulları altında kendiniz test etmenizi öneririz.
F30 malzeme sınıfının manyetik özellikleri
remanence Br |
~ 0,37 [T] |
zorlayıcılık HcB |
~ 175 [kA/m] |
zorlayıcılık HcJ |
~ 180 [kA/m] |
| Malzemenin manyetik özellikleri her mıknatıs için aynı değildir. Farklı mıknatıslar için ölçüm sonuçları, manyetik malzemenin doğal heterojenliği ve ölçüm cihazının ölçüm toleransları nedeniyle değişecektir. |
Fiziksel özellikler
yoğunluk |
~4,5 [g/cm3] |
dirençlilik |
104 - 108 [uOhm x cm] |

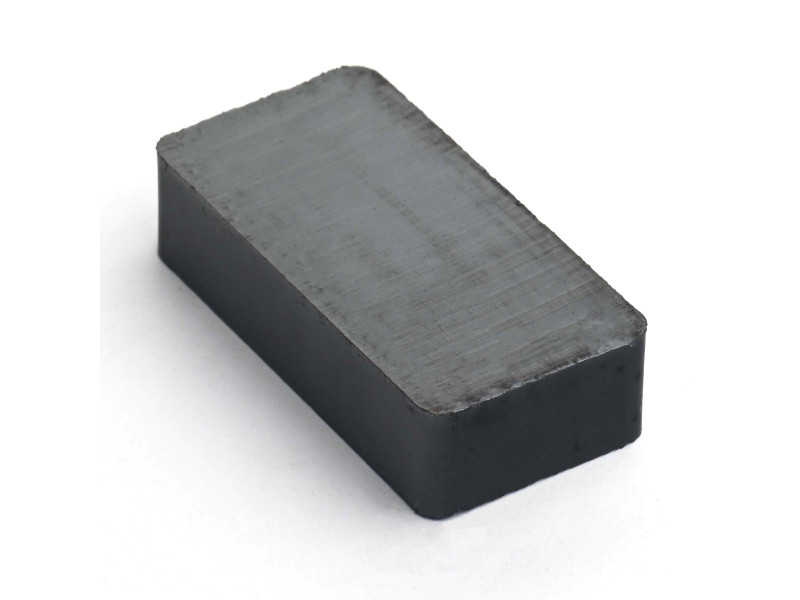

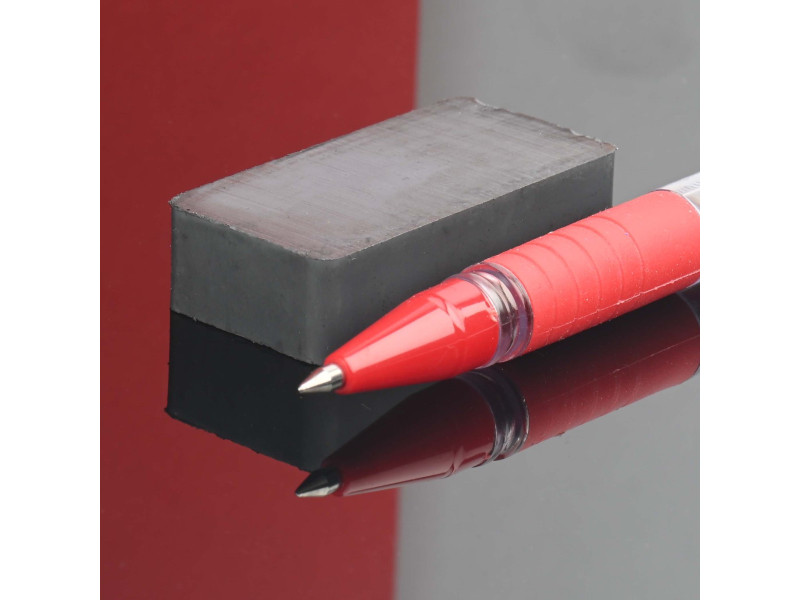

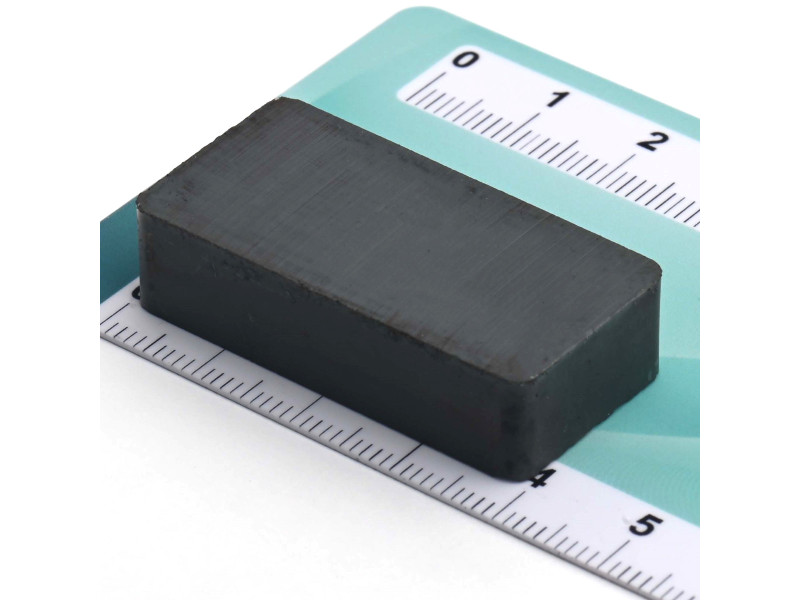

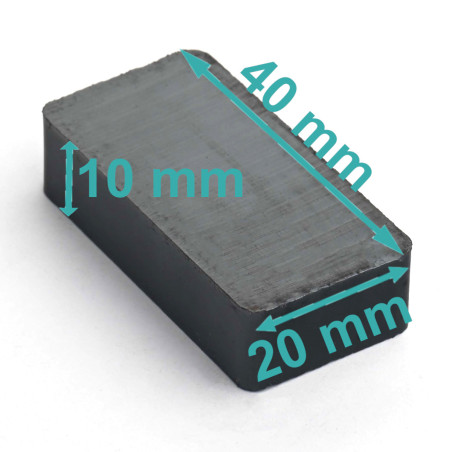

40x20x10/F30 - ferrit blok mıknatıs
Bu bir blok mıknatıs. Dikdörtgen şeklindedir.
Yüksekliği boyunca mıknatıslanmış bir ferrit mıknatıstır. İki kutbu vardır, bu da çift taraflı olduğu anlamına gelir. Ferrit mıknatıslar korozyona karşı oldukça dayanıklıdır ve ek koruma gerektirmez. Maksimum çalışma sıcaklığı 250 santigrat dereceden fazla değildir.
Ferrit mıknatıslar metal yüzeye yapışır (ferromanyetik malzemeler).
