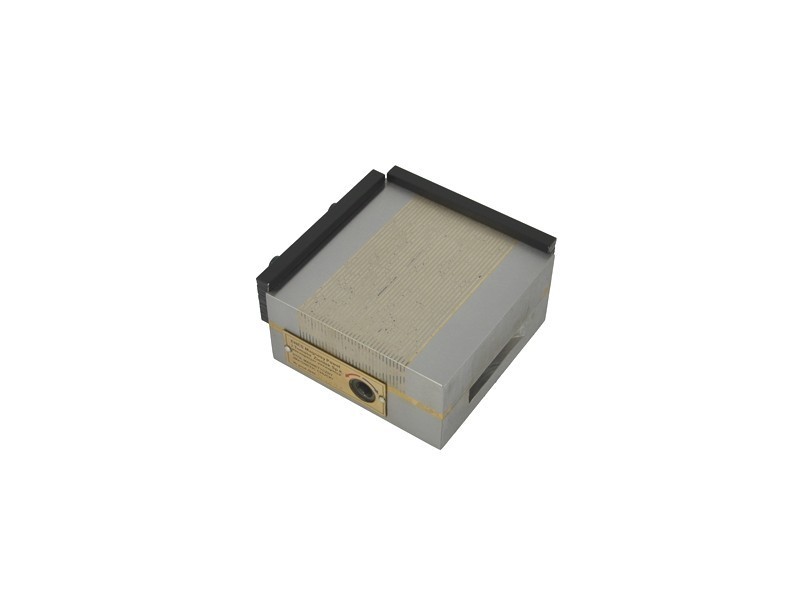

Kalıcı manyetik ayna TS-1010A

TS serisi kalıcı manyetik aynalar, taşlama, frezeleme ve elektrik deşarjlı işleme sırasında ferromanyetik iş parçalarını (demir, yapısal çelik, alaşımlı çelik, dökme demir) sıkıştırmak için tasarlanmıştır. Aynanın gövdesi tek bir çelik bloktan oluşurken, üst plakası çelikten ve birbirinin yerine yerleştirilen pirinç lamellerden yapılmıştır. TS serisi aynalarda neodim mıknatıslar kullanılır ve bu sayede maksimum sıkma kuvveti elde edilir. Daha iyi sıkıştırma için iki durdurma rayı kullanılabilir.

Manyetik alan, 180° döndürülen bir kol (Allen anahtarı) kullanılarak açılıp kapatılabilir. Aynanın rijit yapısı çok hassas işlemeye olanak sağlarken, sızdırmazlığı aynanın soğutma sıvısı içeren işlemler veya tam daldırma işlemleri için kullanılmasına izin verir.

Aynalar, manyetik kutup aralığının iki çeşidinde mevcuttur (1,5 + 0,5 [mm] veya 3,0 + 1,0 [mm]), bu da aynanın tipinin kelepçelenecek iş parçalarının boyutuyla eşleştirilmesine olanak tanır.
Kutup aralığı diyagramı:

Sıkıştırma kuvveti aşağıdaki parametrelere bağlıdır:

• malzeme türü:
  (sıkma kuvveti çelikteki demir içeriğiyle orantılı olarak artar)

  - Armco demiri %100
  - düşük karbonlu çelik %90 (St3s)
  - yüksek karbonlu çelik %80 (St45)
  - alaşımlı çelik %70 (Corrax)
  - yüksek alaşımlı çelik %65 (1.2436)
  - dökme demir %50

• Ayna ve sıkıştırılan iş parçası yüzeyinin pürüzlülüğü:

  - 0,08 µm'ye kadar Ra için %100
  - 0,20 µm'ye kadar Ra için %90
  - 1,25 µm'ye kadar Ra için %70
  - 6,30 µm'ye kadar Ra için %50
  - 25,00 µm'ye kadar Ra için %30

• Kenetlenen iş parçasının kalınlığı
  (testler Armco demirden yapılmış 20 x 20 mm boyutundaki plakalar için gerçekleştirilmiştir):

• temas alanı - iyi bir tutuş sağlamak için, iş parçaları 3 mm'den kısa olamaz ve ayrıca küçük yüzeyler söz konusu olduğunda, yardımcı plakalarla çevrelenmelidir. ^cm2 başına maksimum sıkma kuvveti yaklaşık 4 ^cm2 alana sahip iş parçaları için elde edilir. İş parçası alanındaki daha fazla artış, daha yüksek bir sıkıştırma kuvvetine dönüşmez. Sıkıştırılan iş parçasının aynaya paralel olması da önemlidir, çünkü en küçük pürüzler bile sıkma kuvvetinin azalmasına neden olur. Aynanın tasarımı, çalışma alanının 5 mm kalınlığa kadar taşlanarak yeniden oluşturulmasına izin verir.

Teklifimizde bulunan dikdörtgen manyetik aynalar aşağıda sunulmuştur:
