Uzunluk
72 [mm]
Genişlik
41 [mm]
Yükseklik
50 [mm]
Mıknatıs tipi
Neodimyum
Maksimum kaldırma kapasitesi
~15 [kg]
Set
2 [szt.]
Maksimum çalışma sıcaklığı
≤ 80 [°C]
Ayrılabilir manyetik alan ile
Evet.
Manyetik alan değiştirici
evet, tüm uçaklar için bir tane
Kullanım modu
manuel kullanım
Küçük parçaları tutmak için
Evet.
Detayların ekleneceği eksen sayısı
1
Ağırlık
950 [g]
Performans parametreleri

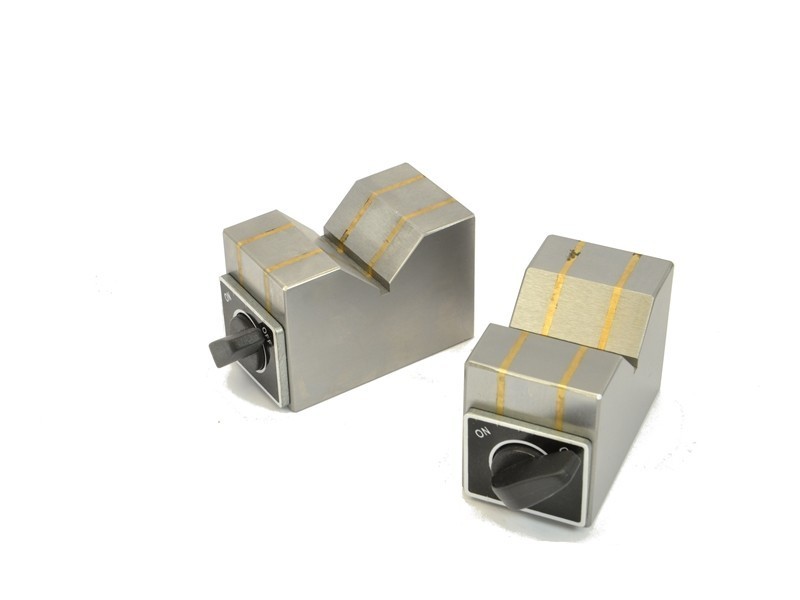

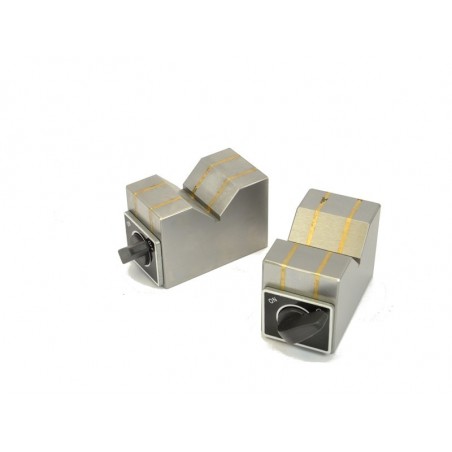

Manyetik V-bloklar, taşlama işlemleri sırasında ek bir tutma fikstürü olarak (silindirler veya düzensiz şekilli iş parçaları için) manyetik ve elektromanyetik tablalara bağlamak için tasarlanmıştır. Aynalar yüzeye zarar vermez. Sete iki adet v-blok dahildir.
Aşağıda mevcut manyetik v-blokların boyutsal bir diyagramı bulunmaktadır:
|
Tip |
Boyutlar [mm] |
Sıkıştırma kuvveti [N] |
Ağırlık |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
