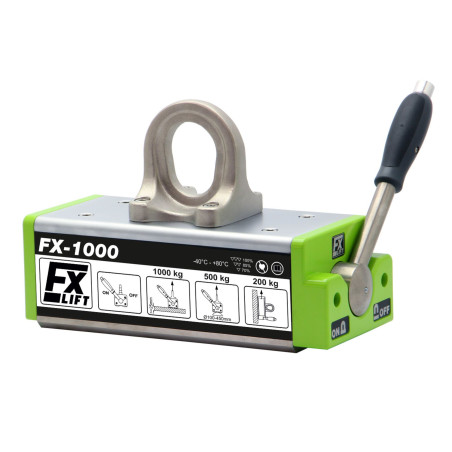

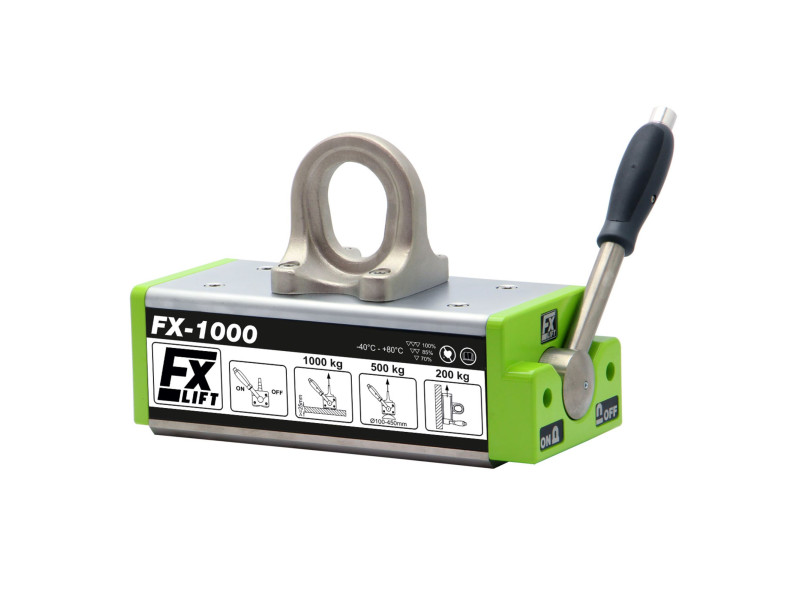

Підйомний магніт FX-1000

з	Ціна нетто	Ціна брутто
1 шт.	€1311.50	€1613.14

Кількість

Доступна кількість:15 шт.

Термін доставки: 8-10 робочих днів

Поставити запитання

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Опис

Довжина: 361 [mm]
Ширина: 152 [mm]
Висота: 240 [mm]
Тип магніту: Неодим
Максимальна вантажопідйомність: 1000 [kg]
Мінімальна товщина елемента, що піднімається: 10 [mm]
Максимальна робоча температура: ≤ 80 [°C]
Вага: 42 [kg]
Час доставки: 8-10 робочих днів

Номінальна вантажопідйомність: 1000 [кг]

Максимальна вантажопідйомність (розривне навантаження): >3400 [кг] - Коефіцієнт запасу міцності при статичних випробуваннях становить 3,5 і відповідає EN 13155:2021-05

НЕ ПІДНІМАЙТЕ ВАНТАЖІ, ЩО ПЕРЕВИЩУЮТЬ НОМІНАЛЬНУ ВАНТАЖОПІДІЙМАЛЬНУ ЗДАТНІСТЬ!

Вантажопідйомнімагніти використовуються для підйому та переміщення важких компонентів із заліза та магнітної сталі. Ці пристрої не потребують жодного джерела живлення. Магнітне поле вмикається і вимикається за допомогою ручного важеля. Магнітне поле підйомників генерується неодимовими магнітами. Вони використовуються на металургійних заводах, фабриках, складах, майстернях і доках. Вони корисні для переміщення листового металу, плит, профілів, прутків, куточків, швелерів, круглих і квадратних труб та інших великих заготовок з чорних металів.

До кожного підйомного магніту серії FX ми додаємо:

♦ 5 років гарантії
♦ декларацію відповідності "СЄ"
♦ протокол вимірювання потужності
♦ інструкцію з експлуатації
♦ короткий довідник

Всі сталеві компоненти підйомників FX нікельовані, що забезпечує їм підвищену корозійну стійкість. Це унікальна особливість, яка застосовується до всіх підйомних магнітів серії FX.

Фактична вантажопідйомність кожного ліфтера залежить від наступних факторів:

♦ товщини і форми заготовки, яку потрібно підняти (для кожного магніту вказана залежність між вантажопідйомністю і товщиною заготовки). Для циліндричних суцільних заготовок (циліндри, стрижні) вантажопідйомність приблизно на 50% менша.

Мінімальна товщина деталі, при якій можна використовувати підйомник

10 мм

Занадто тонкі заготовки можуть слабко притягуватися, оскільки магнітне поле підйомних магнітів використовується не повністю. Крім того, тонкі заготовки згинаються, і площа їхнього контакту з підйомниками зменшується, що призводить до зниження сили тяги. Найкраща ефективність підйому досягається для досить товстих заготовок.

Товщина заготовки, що піднімається, при якій вантажопідйомність становить 100%.	25 мм

Перед початком роботи важливо враховувати відсоткову залежність вантажопідйомності від товщини сталі, яку потрібно підняти (криві вантажопідйомності можна знайти в інструкції).

При роботі з круглими деталями, такими як труби, прути, сталеві вали, максимальна вантажопідйомність зменшується:

Тип	Діаметр вала	Макс. довжина вала	Максимальна вантажопідйомність
FX-1000	100-450 [мм]	4500 [мм]	500 [кг]

Фактична вантажопідйомність кожного вантажопідйомного магніту також залежить від:

♦ величини повітряного зазору між поверхнею магнітів і заготовкою, що піднімається (для кожного вантажопідйомного магніту наведені характеристики вантажопідйомності в залежності від величини немагнітного зазору).

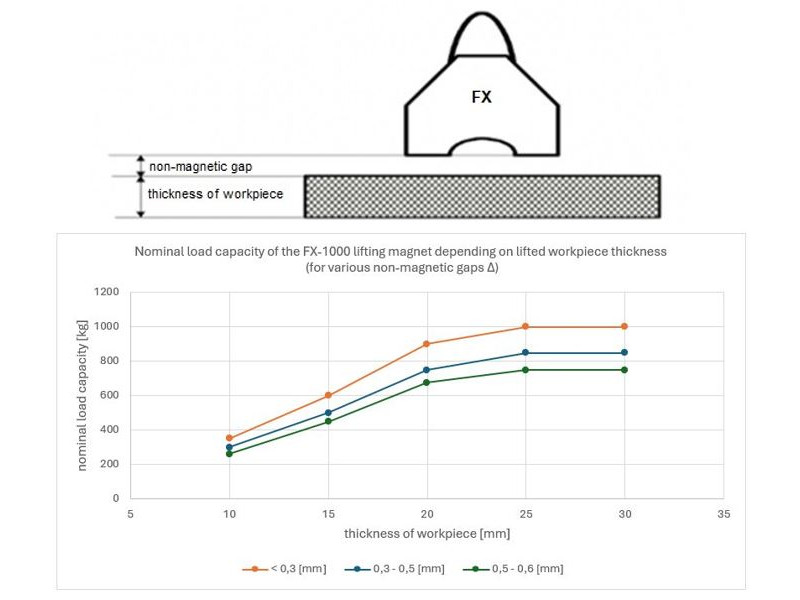

Товщина заготовки [мм]	Номінальна вантажопідйомність FX-1000 [кг]
	Немагнітний зазор D між підйомниками і заготовкою, яку потрібно підняти
	D < 0,3 мм	D = 0,3-0,5 мм	D = 0,5-0,6 мм
25	1000	850	750
20	900	750	675
15	600	500	450
10	350	300	260

Вантажопідйомність залежить від повітряного зазору між поверхнею захвата і заготовкою, яку потрібно підняти. Якщо шорсткість поверхні вантажу Ra менше 6,3 мкм, вантажопідйомність захвата не зменшується. Це стосується дуже чистої, плоскої та відшліфованої поверхні. Якщо шорсткість поверхні матеріалів, що піднімаються Ra буде більше 6,3 мкм, слід враховувати зазор між захватом і заготовкою, що піднімається.

Для іржавих прокатних поверхонь можна прийняти зазор в діапазоні (0,1-0,3 мм), в той час як для шорстких пористих поверхонь зазор оцінюється в діапазоні (0.3-0,5 мм).
Перед початком роботи зверніться до інструкції щодо відсоткової залежності вантажопідйомності від немагнітного зазору.

Фактична вантажопідйомність кожного вантажопідйомного магніту також залежить від:

♦ Складу вантажу, що піднімається (чим вищий вміст заліза, тим вища вантажопідйомність):

Тип	Номінальна вантажопідйомність [кг]	Допустима вантажопідйомність для матеріалу * [кг]
FX-1000	1000	Низьковуглецева сталь 100	Високовуглецева сталь 90	Низьколегована сталь 75	Чавун 50%
FX-1000	1000	1000	900	750	500

*) це буде допустиме навантаження для компонента, виготовленого з даного матеріалу, якщо його не зменшують інші фактори (товщина, якість поверхні, форма).

температура навколишнього середовища і температура заготовки, яку потрібно підняти (вона не повинна бути вище 80[^oC]).
У підйомних магнітах джерелом магнітного поля є спечені неодимові магніти, максимальна робоча температура яких становить^80oC.

Ми пропонуємо
- консалтинг,
- сервіс,
- запасні частини,
- щорічні перевірки та випробування вантажопідйомності вантажопідйомних магнітів, що підтверджуються сертифікатом.
