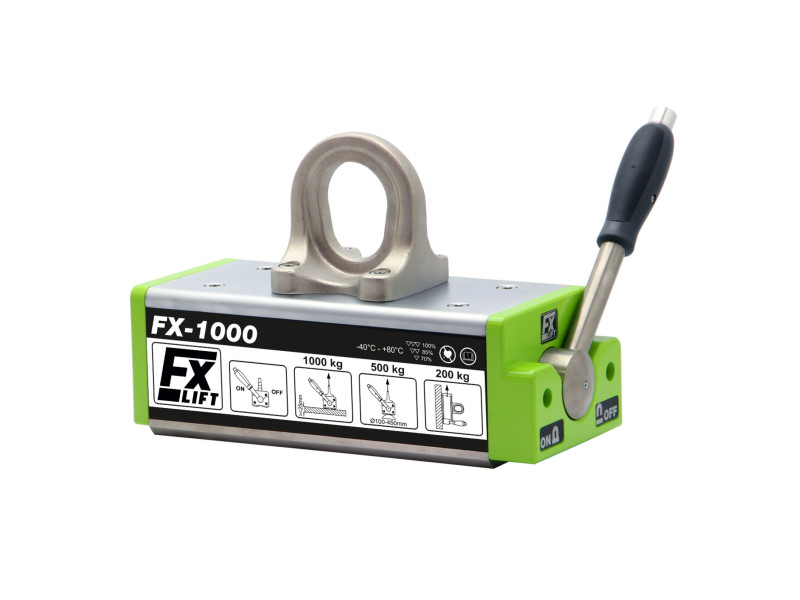

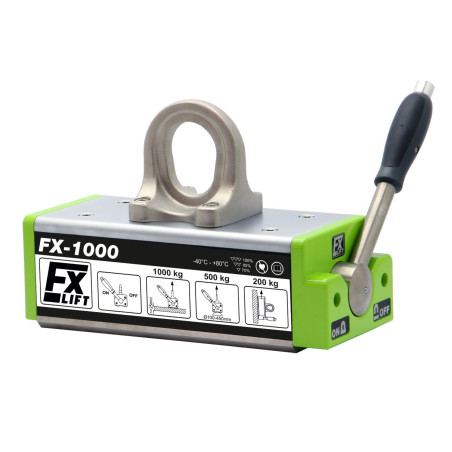

Íman de elevação FX-1000

De	Preço líquido	Preço bruto
1 pcs.	€1311.50	€1613.14

Quantidade

Quantidade disponível:15 pcs.

Prazo de entrega: 8-10 dias úteis

Fazer uma pergunta

Descrição

Comprimento: 361 [mm]
Largura: 152 [mm]
Altura: 240 [mm]
Tipo de íman: Neodímio
Capacidade máxima de elevação: 1000 [kg]
Espessura mínima do elemento levantado: 10 [mm]
Temperatura máxima de funcionamento: ≤ 80 [°C]
Peso: 42 [kg]
Prazo de entrega: 8-10 dias úteis

Capacidade nominal de elevação: 1000 [kg]

Capacidade máxima de carga (carga de rutura): >3400[kg] - O fator de segurança para os ensaios estáticos é de 3,5 e está em conformidade com a norma EN 13155:2021-05

NÃO ELEVAR CARGAS MAIS PESADAS DO QUE A CAPACIDADE NOMINAL DE ELEVAÇÃO !

Os ímanes de elevaçãosão utilizados para elevar e deslocar componentes pesados de ferro e aço magnético. Estes aparelhos não necessitam de qualquer alimentação eléctrica. O campo magnético é ligado e desligado através da regulação de uma alavanca manual. O campo magnético dos elevadores é gerado por ímanes de neodímio. São utilizados em estaleiros siderúrgicos, fábricas, armazéns, oficinas e docas. São úteis para o manuseamento de chapas, placas, perfis, barras, ângulos, canais, tubos redondos e quadrados e outras peças de trabalho ferrosas de grandes dimensões.

Cada um dos ímanes de elevação da série FX que colocamos:

♦ 5 anos de garantia
♦ declaração de conformidade "CЄ"
♦ protocolo de medição da capacidade
♦ manual de instruções
♦ guia de consulta rápida

Todos os componentes de aço dos elevadores FX são niquelados, o que lhes confere uma maior resistência à corrosão. Esta é uma caraterística única que se aplica a todos os ímanes de elevação da série FX.

A capacidade de elevação real de cada elevador depende dos seguintes factores:

♦ espessura e forma das peças de trabalho a serem levantadas (para cada levantador é dada a relação entre a capacidade de elevação e a espessura das peças de trabalho). Para peças sólidas cilíndricas (cilindros, hastes), a capacidade de elevação é aproximadamente 50% menor.

Espessura mínima do componente em que o elevador pode ser utilizado

10 mm

As peças de trabalho demasiado finas podem ser atraídas de forma fraca porque o campo magnético dos ímanes de elevação não é totalmente utilizado. Além disso, as peças de trabalho finas dobram-se e a sua área de contacto com os elevadores diminui, pelo que a força de tração diminui. O melhor desempenho de elevação é obtido para peças de trabalho suficientemente espessas.

Espessura da peça de trabalho a ser levantada na qual a capacidade de elevação é de 100%.	25 mm

Antes de iniciar o trabalho, é importante considerar a dependência percentual da capacidade de elevação em função da espessura do aço a ser levantado (as curvas de capacidade de elevação podem ser encontradas no manual).

Ao manusear peças redondas como tubos, hastes, eixos de aço, a capacidade de carga máxima é reduzida:

Tipo	Diâmetro do veio	Comprimento máximo do veio	Capacidade de carga máxima
FX-1000	100-450 [mm]	4500 [mm]	500 [kg]

A capacidade de elevação real de cada íman de elevação também depende de:

♦ o tamanho do espaço de ar entre a superfície dos elevadores e a peça de trabalho a ser elevada (para cada íman de elevação, são dadas as caraterísticas de capacidade em função do tamanho do espaço não magnético).

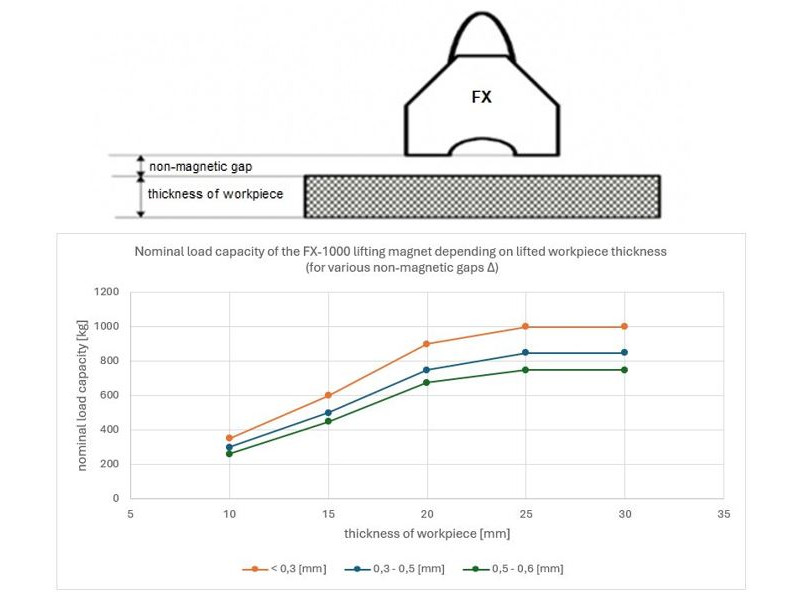

Espessura da peça de trabalho [mm]	Capacidade de carga nominal do FX-1000 [kg]
	Espaço não magnético D entre os levantadores e a peça a ser levantada
	D < 0,3 mm	D = 0,3-0,5 mm	D = 0,5-0,6 mm
25	1000	850	750
20	900	750	675
15	600	500	450
10	350	300	260

A capacidade de carga depende do espaço de ar entre a superfície da pinça e a peça de trabalho a levantar. Se a rugosidade da superfície da carga Ra for inferior a 6,3 μm, a capacidade da pinça não diminuirá. Este é o caso de uma superfície muito limpa, plana e lixada. Se a rugosidade da superfície dos materiais a elevar Ra for superior a 6,3 μm, deve ser tida em conta a folga entre a pinça e a peça a elevar.

Para superfícies laminadas ferrugentas, pode assumir-se uma folga no intervalo (0,1-0,3 mm), enquanto que para superfícies porosas rugosas a folga é estimada no intervalo (0.3-0,5 mm).
Antes de iniciar o trabalho, consulte as instruções para a relação percentual da capacidade de carga em função da folga não magnética.

A capacidade de elevação real de cada íman de elevação também depende de:

♦ A composição da carga a ser levantada (quanto maior o teor de ferro, maior a capacidade de elevação):

Tipo	Capacidade nominal de elevação [kg]	Capacidade de carga admissível para o material * [kg]
FX-1000	1000	Aço de baixo carbono 100%	Aço de alto carbono 90%	Aço de baixa liga 75%	Ferro fundido 50%
FX-1000	1000	1000	900	750	500

*) será a carga admissível para um componente feito de um determinado material, se não for reduzida por outros factores (espessura, qualidade da superfície, forma).

♦ a temperatura ambiente e a temperatura da peça a ser levantada (não deve ser superior a 80[^oC]).
Nos ímanes de elevação, a fonte do campo magnético são ímanes de neodímio sinterizados, cuja temperatura máxima de funcionamento é de^80oC.

Oferecemos:
- consultoria,
- serviço,
- peças sobressalentes,
- inspecções anuais e testes de capacidade de carga dos ímanes de elevação, confirmados por um certificado.
