D20 x d7/3,5 x 3 / N38 - Neodymový magnet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

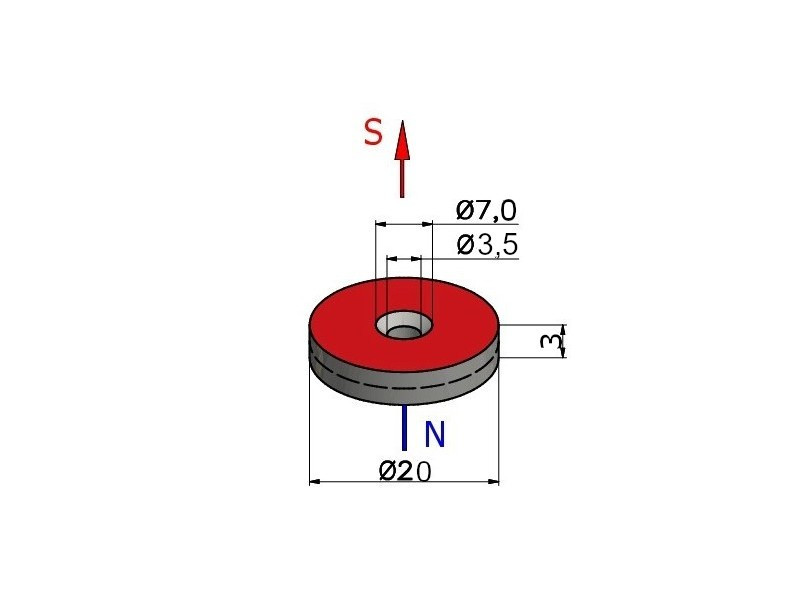

Vnější průměr
20 [mm] +0,1/-0,1
Průměr otvoru pro hlavu šroubu
7 [mm] +0,1/-0,1
Vnitřní průměr
3,5 [mm] +0,1/-0,1
Výška
3 [mm] +0,1/-0,1
Směr magnetizace podél rozměru
3
Třída
N38
Typ magnetu
Neodym
Maximální zvedací kapacita
~3,65 [kg]
Nátěry
Niklované (NiCuNi)
Maximální pracovní teplota
≤ 80 [°C]
Výkonnostní parametry
Směr magnetizace po výšce znamená, že jedna kruhová plocha magnetu tvoří N-pól, zatímco druhá - opačná - kruhová plocha se vztahuje k S-pólu.
Výše uvedená maximální nosnost byla měřena při použití hladkého leštěného plechu. Použitý plech měl optimální tloušťku. Vytahovací síla působila kolmo. Při síle působící rovnoběžně s plechem, tj. při pohybu magnetu po plechu, bude nosnost magnetu výrazně nižší. Mezera mezi magnetem a plechem, která vzniká v důsledku toho, že je plech pokryt vrstvou barvy nebo galvanickým povlakem, rovněž způsobí snížení zdvihové kapacity magnetu. Jakákoli drsnost nebo nerovnost plechu rovněž snižuje zdvihovou kapacitu magnetu. Nejvyšší zdvihové kapacity se dosáhne použitím dostatečně silného plechu obsahujícího velké množství železa. Použití plechu z oceli s vysokým obsahem uhlíku nebo litiny bude mít za následek nižší zdvihovou kapacitu. Maximální nosnost je také ovlivněna provozní teplotou magnetu. Zahřátý magnet bude mít nižší nosnost.
Konkrétní maximální provozní teplota magnetu závisí na magnetickém obvodu, ve kterém je umístěn, proto důrazně doporučujeme vyzkoušet magnet za konkrétních podmínek. Zahřátý magnet bude mít menší přilnavost. Teplotní koeficient remanence TK(Br): ≤ -0,12 %/°C. Teplotní koeficient koercivity TK(HcJ): ≤ -0,6 %/°C.
Zde uvedené hodnoty parametrů magnetu jsou výsledkem měření provedených na jednom konkrétním magnetu a slouží k porovnání magnetů dostupných v internetovém obchodě. Doporučujeme, abyste si magnet vyzkoušeli sami za předpokládaných provozních podmínek.
Fyzikální vlastnosti
Hustota |
~7,5 [g/cm3] |
Vickersova tvrdost (HV) |
~600 [kg/mm2] |
Rezistivita |
~144 [uOhm x cm] |
Pokud požadujete neodymové magnety vyrobené podle přísných specifikací, zašlete nám prosím svou poptávku spolu se svými požadavky.

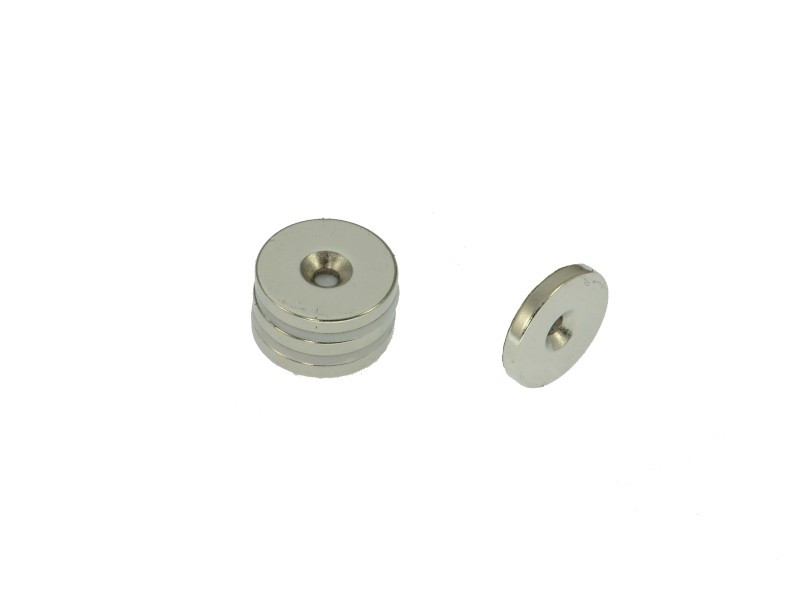

D20xd7/3,5x3/N38 - kotoučový magnet se zapuštěným otvorem
Jedná se o tenký kruhový magnet s otvorem pro zapuštěnou hlavu šroubu.
Magnet má zkosený otvor pro montáž pomocí šroubu nebo šroubu se zápustnou hlavou.
Jedná se o neodymový magnet, zmagnetovaný po výšce. Má dva magnetické póly, což znamená, že je oboustranný. Je chráněn proti korozi poniklováním. Byl vyroben v souladu s vynikajícími rozměrovými tolerancemi. Maximální provozní teplota nepřesahuje 80 stupňů Celsia. Neodymové magnety přilnou ke kovovému povrchu. Magnet můžete připevnit k povrchům z feromagnetických materiálů. Tento magnet je na své rozměry silný. Jedná se o šroubovací neodymový magnet. Neodymový magnet k přišroubování. Neodymový disk se zapuštěným otvorem. Neodymový magnetický disk se zapuštěným otvorem.
