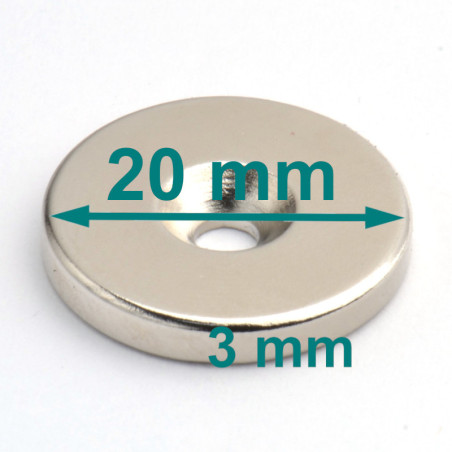

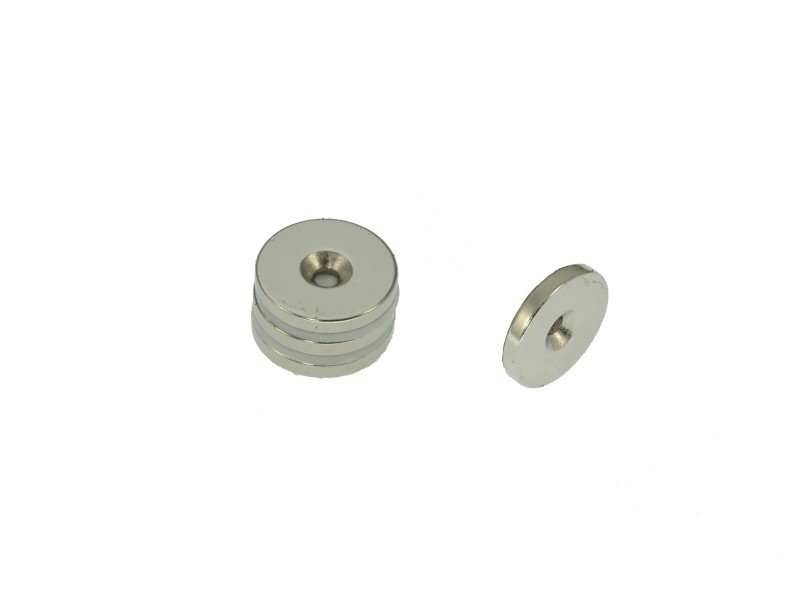

D20 x d7/3,5 x 3 / N38 - Aimant en néodyme (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

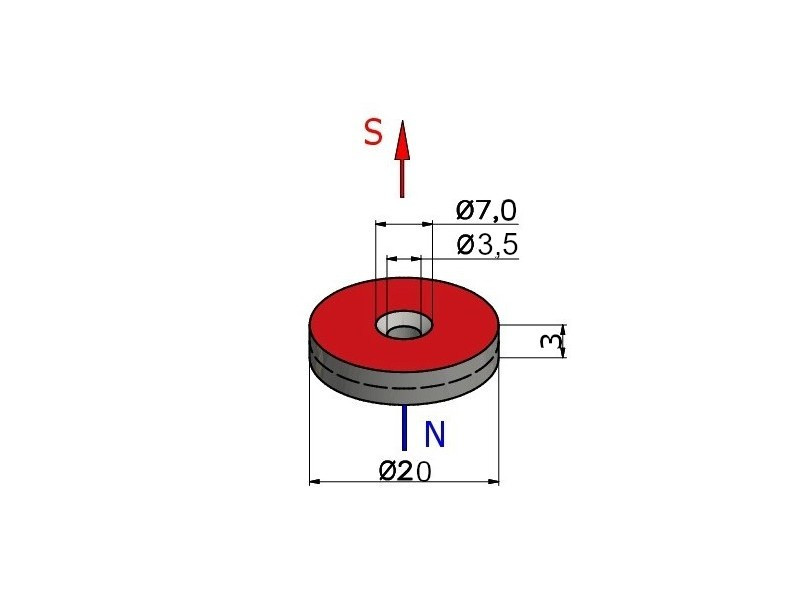

Diamètre extérieur
20 [mm] +0,1/-0,1
Diamètre d'ouverture de la tête d'une vis
7 [mm] +0,1/-0,1
Diamètre interne
3,5 [mm] +0,1/-0,1
Hauteur
3 [mm] +0,1/-0,1
Direction de magnétisation le long de la dimension
3
Grade
N38
Type d'aimant
Néodyme
Capacité de levage maximale
~3,65 [kg]
Revêtement
Nickelé (NiCuNi)
Température maximale de fonctionnement
≤ 80 [°C]
Paramètres de performance

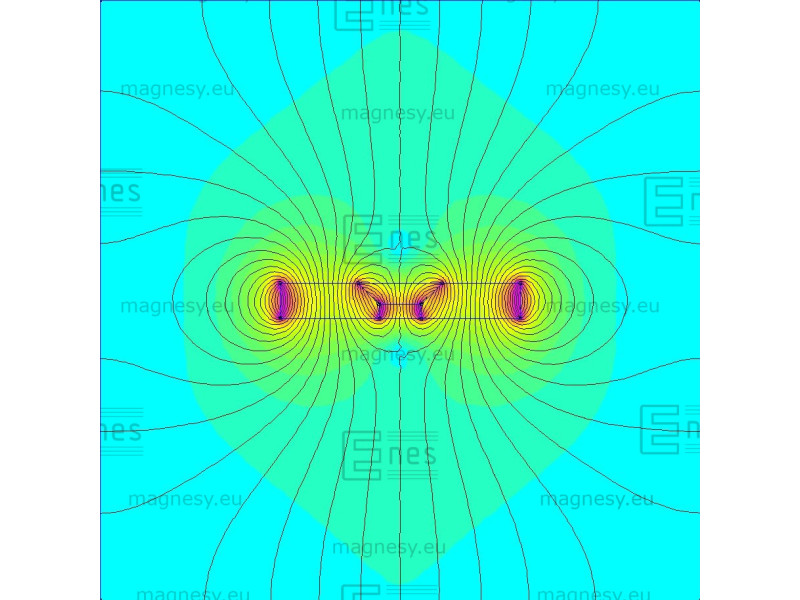

La direction de l'aimantation le long de la hauteur signifie qu'une surface circulaire d'un aimant constitue le pôle N, tandis que l'autre surface circulaire - opposée - désigne le pôle S.
La capacité de levage maximale spécifiée ci-dessus a été mesurée à l'aide de tôles lisses et polies. La tôle utilisée était d'une épaisseur optimale. La force d'arrachement a agi perpendiculairement. Avec une force agissant parallèlement à la tôle, c'est-à-dire en déplaçant l'aimant sur la tôle, la capacité de levage de l'aimant sera nettement inférieure. L'écart entre l'aimant et la tôle, résultant du fait que la tôle est recouverte d'une couche de peinture ou d'un revêtement galvanique, entraîne également une diminution de la capacité de levage de l'aimant. Toute rugosité ou irrégularité de la tôle réduit également la capacité de levage de l'aimant. La capacité de levage la plus élevée est obtenue en utilisant une tôle suffisamment épaisse contenant une grande quantité de fer. L'utilisation d'une tôle en acier à haute teneur en carbone ou en fonte entraîne une capacité de levage plus faible. La capacité de levage maximale est également influencée par la température de fonctionnement de l'aimant. Un aimant chauffé aura une capacité de levage plus faible.
La température maximale de fonctionnement d'un aimant dépend du circuit magnétique dans lequel il est placé, c'est pourquoi nous vous recommandons vivement de tester l'aimant vous-même dans des conditions spécifiques. Un aimant chauffé aura une force d'adhérence moindre. Coefficient de température de la rémanence TK(Br) : ≤ -0,12%/°C. Coefficient de température de la coercivité TK(HcJ) : ≤ -0,6%/°C.
Les valeurs des paramètres de l'aimant présentées ici sont le résultat de mesures effectuées sur un aimant spécifique et sont utilisées pour comparer les aimants disponibles dans la boutique en ligne. Nous vous recommandons de tester vous-même l'aimant dans les conditions d'utilisation prévues.
Propriétés physiques
Densité |
~7,5 [g/cm3] |
Dureté Vickers (HV) |
~600 [kg/mm2] |
Résistivité |
~144 [uOhm x cm] |
Si vous avez besoin d'aimants en néodyme fabriqués selon des spécifications strictes, veuillez nous envoyer votre demande accompagnée de vos exigences.

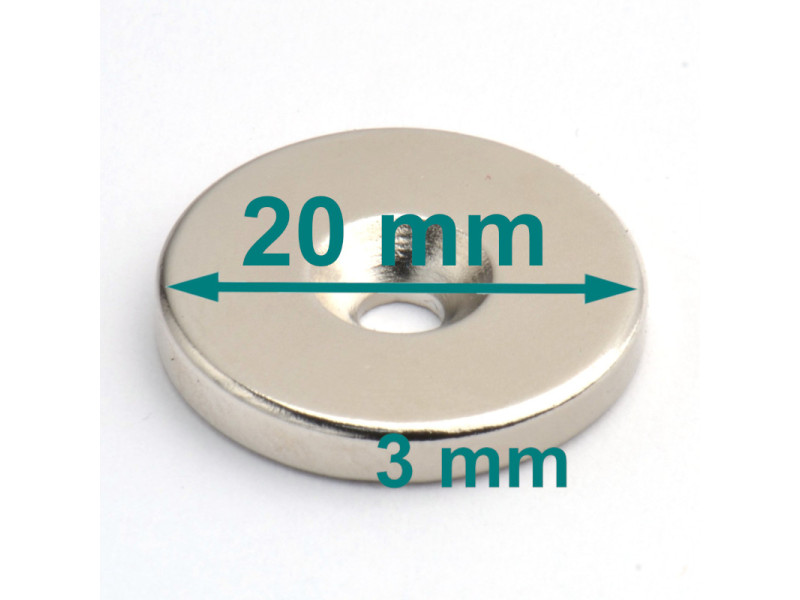

D20xd7/3,5x3/N38 - aimant à disque avec trou noyé

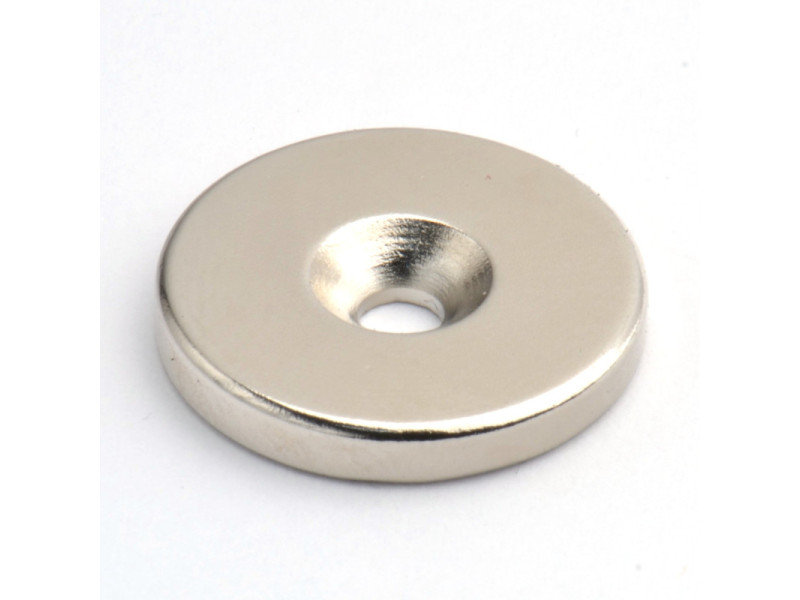

Il s'agit d'un aimant à anneau fin avec un trou pour une tête de vis à tête fraisée.

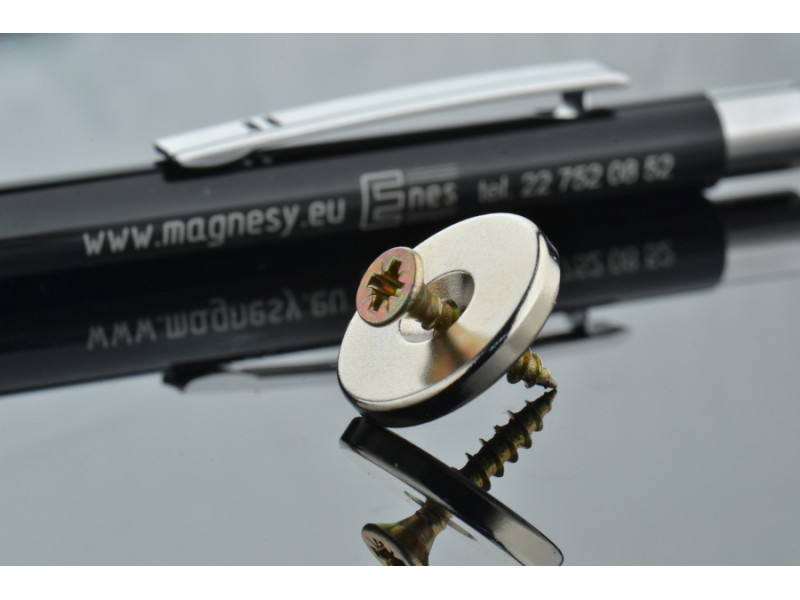

L'aimant est doté d'un trou chanfreiné pour le montage à l'aide d'une vis ou d'une vis à tête pointue.
Il s'agit d'un aimant en néodyme, magnétisé sur la hauteur. Il possède deux pôles magnétiques, ce qui signifie qu'il est double face. Il a été protégé contre la corrosion par nickelage. Il a été fabriqué selon d'excellentes tolérances dimensionnelles. La température maximale de fonctionnement ne dépasse pas 80 degrés Celsius. Les aimants en néodyme adhèrent aux surfaces métalliques. Vous pouvez fixer l'aimant sur des surfaces constituées de matériaux ferromagnétiques. Cet aimant est puissant pour ses dimensions. Il s'agit d'un aimant en néodyme à visser. Aimant en néodyme à visser. Disque magnétique en néodyme à trou noyé. Disque magnétique en néodyme avec un trou noyé.
MP20X7/3,5X3/N38
