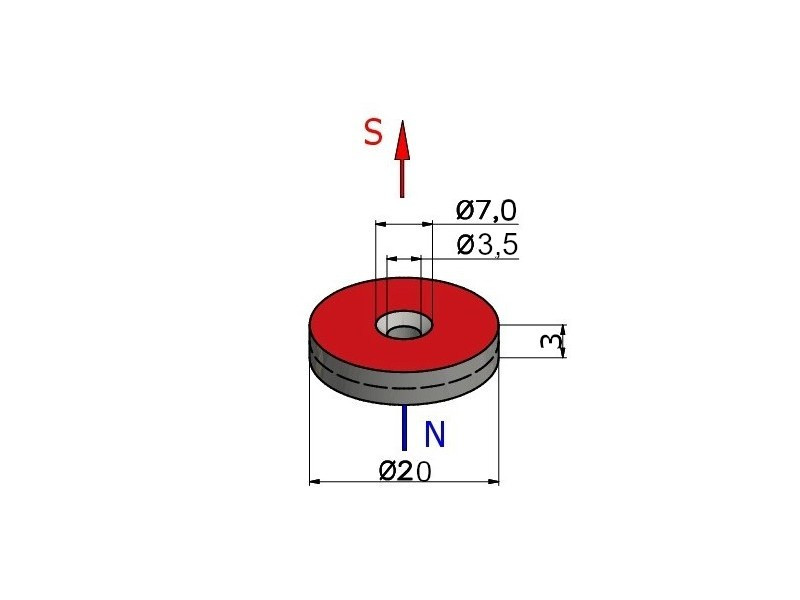

Külső átmérő
20 [mm] +0,1/-0,1
A csavarfej nyílásátmérője
7 [mm] +0,1/-0,1
Belső átmérő
3,5 [mm] +0,1/-0,1
Magasság
3 [mm] +0,1/-0,1
Mágnesezési irány a dimenzió mentén
3
Fokozat
N38
Mágnes típus
Neodímium
Maximális emelőkapacitás
~3,65 [kg]
Bevonat
Nikkelezett (NiCuNi)
Maximális üzemi hőmérséklet
≤ 80 [°C]
Teljesítmény paraméterek

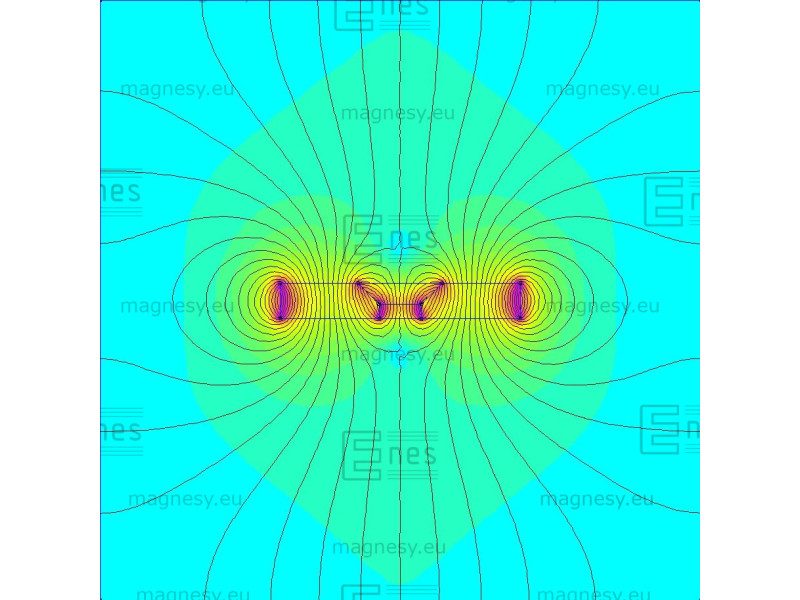

A mágnesezettség magassági iránya azt jelenti, hogy a mágnes egyik kör alakú felülete az N-pólust, míg a másik - ellentétes irányú - kör alakú felület az S-pólusra utal.
A fent megadott maximális emelőkapacitást sima, polírozott fémlemezzel mértük. A felhasznált fémlemez optimális vastagságú volt. A lehúzóerő merőlegesen hatott. A fémlemezzel párhuzamosan ható erő esetén, azaz a mágnesnek a fémlemezen keresztben történő mozgatásakor a mágnes emelőképessége jelentősen kisebb lesz. A mágnes és a fémlemez közötti rés, amely abból adódik, hogy a fémlemezt festékréteggel vagy galvanikus bevonattal fedik, szintén a mágnes emelőképességének csökkenését okozza. A fémlemez bármilyen érdessége vagy egyenetlensége szintén csökkenti a mágnes emelőképességét. A legnagyobb emelőképesség akkor érhető el, ha kellően vastag, nagy mennyiségű vasat tartalmazó lemezt használunk. A magas széntartalmú acél vagy öntöttvas lemez használata kisebb emelőkapacitást eredményez. A maximális emelőkapacitást a mágnes üzemi hőmérséklete is befolyásolja. A felmelegített mágnesnek kisebb lesz a teherbírása.
A mágnes konkrét maximális üzemi hőmérséklete attól a mágneses körtől függ, amelybe a mágnes kerül, ezért javasoljuk, hogy a mágnest saját maga tesztelje konkrét körülmények között. A felmelegített mágnesnek kisebb lesz a tapadóereje. A remanencia hőmérsékleti együtthatója TK(Br): ≤ -0,12%/°C. A koercitás hőmérsékleti együtthatója TK(HcJ): ≤ -0,6%/°C.
Az itt bemutatott mágnes paraméterértékek egy adott mágnesen végzett mérések eredményei, és az online áruházban kapható mágnesek összehasonlítására szolgálnak. Javasoljuk, hogy a mágnest saját maga tesztelje a várható üzemi körülmények között.
Fizikai tulajdonságok
Sűrűség |
~7,5 [g/cm3] |
Vickers-keménység (HV) |
~600 [kg/mm2] |
Ellenállás |
~144 [uOhm x cm] |
Ha szigorú specifikációk szerint gyártott neodímium mágnesekre van szüksége, kérjük, küldje el nekünk érdeklődését az igényeivel együtt.

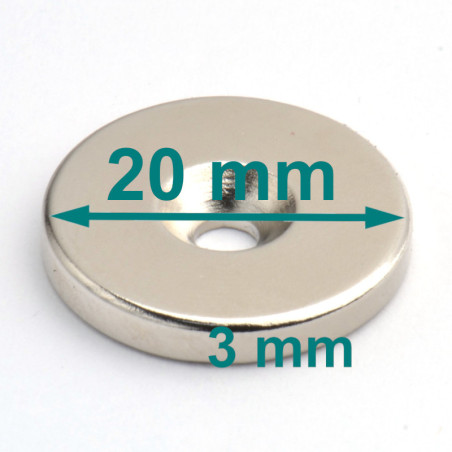

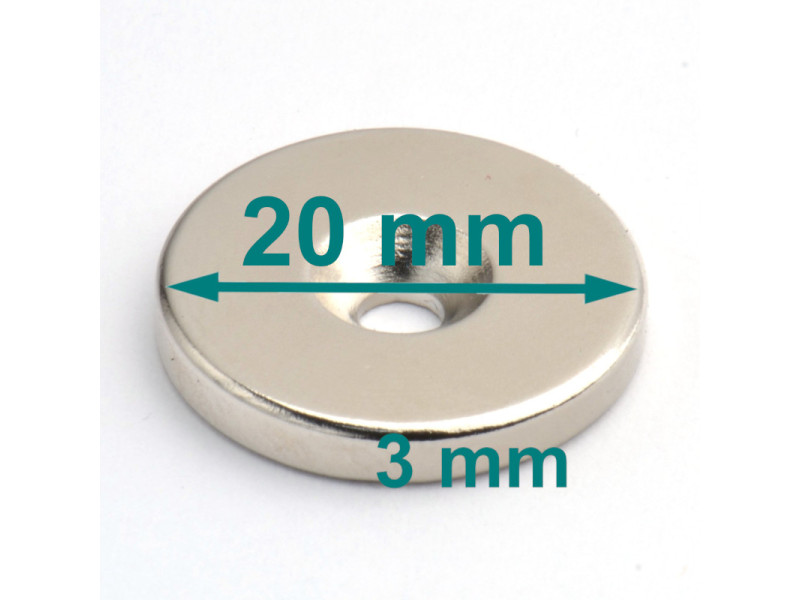

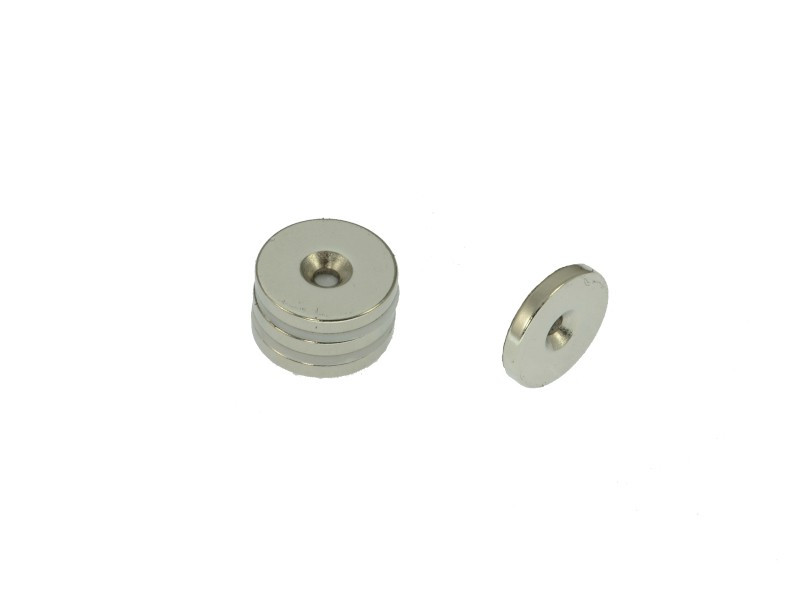

D20xd7/3,5x3/N38 - tárcsamágnes süllyesztett furattal

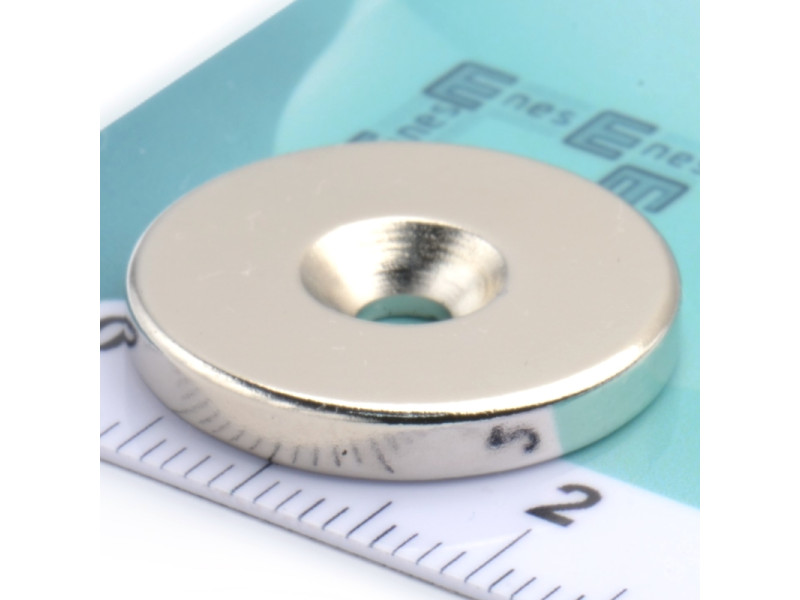

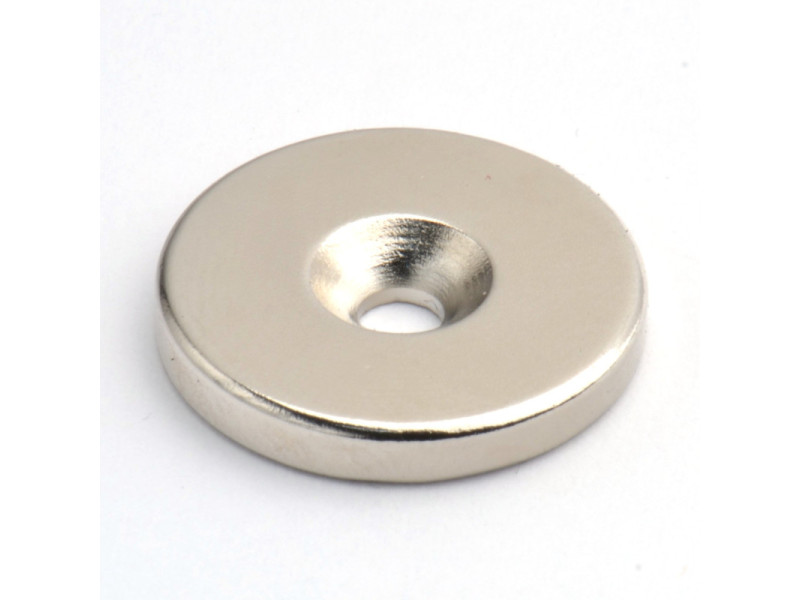

Ez egy vékony gyűrűs mágnes süllyesztett csavarfejhez való furattal.

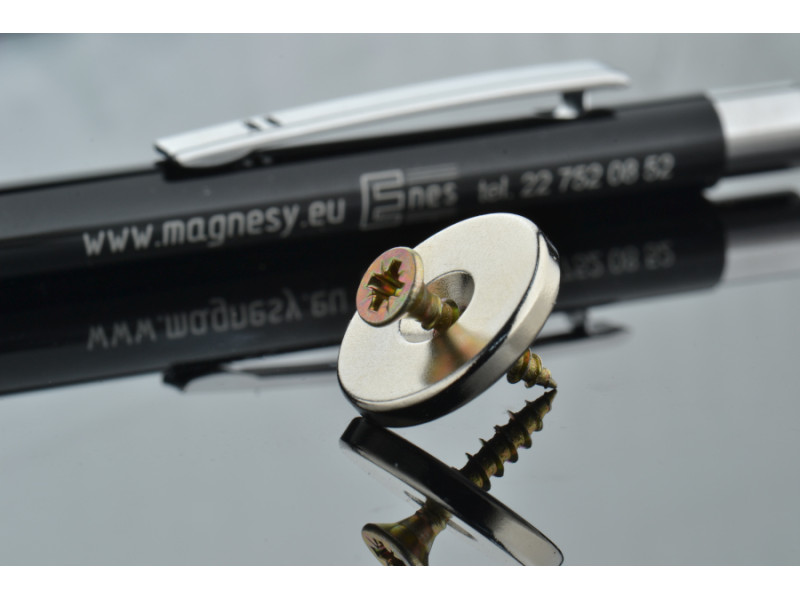

A mágnes ferde furattal rendelkezik a csavarral vagy hegyes fejű csavarral történő rögzítéshez.
Ez egy neodímium mágnes, amely a magassága mentén mágnesezett. Két mágneses pólussal rendelkezik, ami azt jelenti, hogy kétoldalas. A korrózió ellen nikkelezéssel védett. Kiváló mérettűrésekkel készült. A maximális üzemi hőmérséklet nem haladja meg a 80 Celsius-fokot. A neodímium mágnesek tapadnak a fémfelülethez. A mágnest ferromágneses anyagokból készült felületekre rögzítheti. Ez a mágnes a méreteihez képest erős. Ez egy csavarozható neodímium mágnes. Neodímium mágnes a csavarozáshoz. Neodímium süllyesztett lyukú korong. Neodímium mágneses korong süllyesztett furattal.
MP20X7/3,5X3/N38
15964 Elemek
Különleges hivatkozások
- ean13
- 5906236800092
Új
