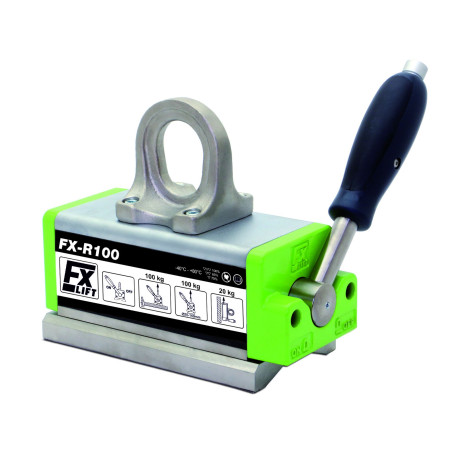

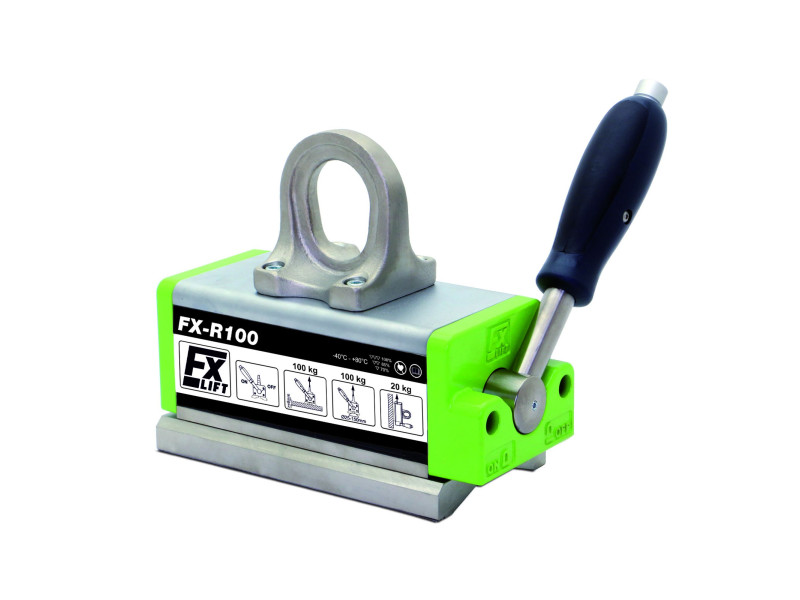

Zvedací magnet FX-R100

Z	Cena Netto	Cena brutto
1 ks.	€494.50	€608.24

Množství

Dostupné množství:6 ks.

Doba dodání: 8-10 pracovních dnů

Položit otázku

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Popis

Délka: 161 [mm]
Šířka: 70 [mm]
Výška: 132 [mm]
Typ magnetu: Neodym
Maximální zvedací kapacita: 100 [kg]
Minimální tloušťka zvedaného prvku: 2 [mm]
Maximální pracovní teplota: ≤ 80 [°C]
Hmotnost: 4 [kg]
Doba dodání: 8-10 pracovních dnů

Jmenovitá nosnost zvedáku: 100 [kg]

Maximální nosnost (přetržení): >320 [kg] - Bezpečnostní faktor pro statické zkoušky je 3,5 a odpovídá normě EN 13155:2021-05

NEZDVIHÁVEJTE BŘEMENA, KTERÁ JSOU VYŠŠÍ NEŽ JMENOVITÁ ZADATELNOST !

Zvedací magnety řady FX-R se používají především ke zvedání a manipulaci s kulatými železnými a magnetickými ocelovými díly, tj. trubkami a tyčemi. Magnetické pole zvedacích magnetů je generováno neodymovými magnety. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páky.
Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečná také při manipulaci s plechy, deskami, profily, úhelníky, kanály, čtyřhrannými trubkami a dalšími velkými železnými součástmi.

Ke každému zvedacímu magnetu řady FX-R připojujeme:

♦ 5letou záruku
♦ prohlášení o shodě "CЄ"
♦ protokol o měření nosnosti
♦ návod k obsluze
♦ stručnou referenční příručku.

Všechny ocelové součásti zvedacích magnetů FX-R jsou poniklované, což jim dodává zvýšenou odolnost proti korozi. Jedná se o jedinečnou vlastnost, která platí pro všechny zvedací magnety řady FX-R.

Skutečná nosnost jednotlivých zvedacích magnetů závisí na následujících faktorech:

♦ tloušťce a tvaru zvedaných obrobků.

minimální tloušťce dílce, při které lze zvedák použít

2 mm

Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedáky se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.

Tloušťka zvedaného obrobku, při které je zvedací výkon 100 %.	8 mm

Před zahájením práce je důležité vzít v úvahu procentuální závislost nosnosti na tloušťce zvedaného obrobku (křivky nosnosti naleznete v návodu).

Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:

Typ	Průměr hřídele	Maximální délka hřídele	Maximální nosnost
FX-R100	25-150 [mm]	2000 [mm]	100 [kg]

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

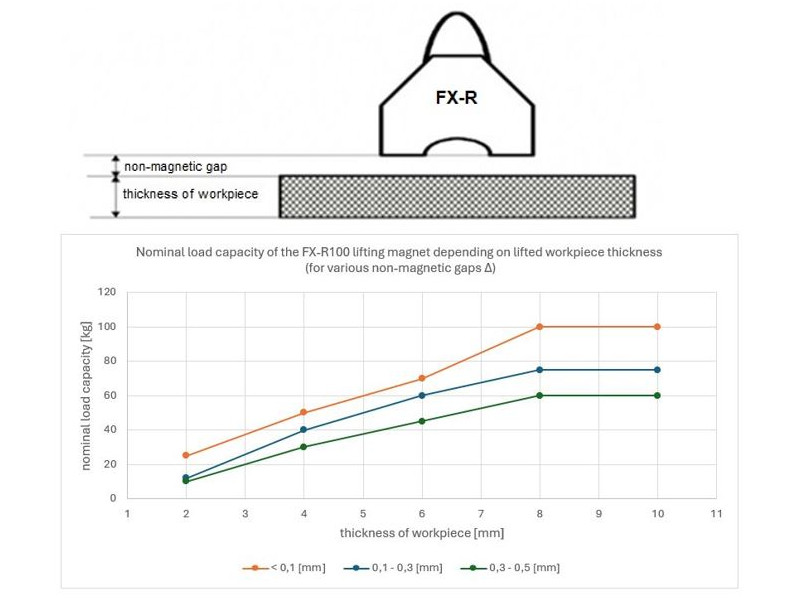

♦ velikosti vzduchové mezery mezi povrchem zdvihacích magnetů a zvedaným obrobkem (pro jednotlivé zdvihací magnety jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).

Tloušťka obrobku [mm]	Jmenovitá nosnost FX-R100 [kg]
	Nemagnetická mezera D mezi zvedacími magnety a zvedaným obrobkem
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
8	100	75	60
6	70	60	45
4	50	40	30
2	25	12	10

Nosnost závisí na vzduchové mezeře mezi povrchem zdvihacího magnetu a zvedaným obrobkem. Pokud je drsnost povrchu zátěže Ra menší než 6,3 μm, kapacita se nesníží. To platí pro velmi čistý, rovný a obroušený povrch. Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru mezi chapadlem a zvedaným obrobkem.

U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,1-0,3 mm).3-0,5 mm).
Před zahájením prací si v návodu zjistěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.

Skutečná nosnost jednotlivých zvedacích magnetů závisí také na:

♦ Složení zvedaného břemene (čím vyšší obsah železa, tím vyšší nosnost):

Typ	Jmenovitá zdvihací kapacita [kg]	Nosnost přípustná pro daný materiál * [kg].
FX-R100	100	Nízkouhlíková ocel 100%	Ocel s vysokým obsahem uhlíku 90%	Nízkolegovaná ocel 75%	Litina 50%
FX-R100	100	100	90	75	50

*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).

♦ teplota okolí a teplota zvedaného obrobku (nesmí být vyšší než 80[^oC] ).
U zdvihacích magnetů jsou zdrojem magnetického pole spékané neodymové magnety, jejichž maximální provozní teplota je 80^oC.

Nabízíme:
- poradenství,
- služby,
- náhradní díly,
- roční prohlídky a zkoušky nosnosti zdvihacích magnetů potvrzené certifikátem.
