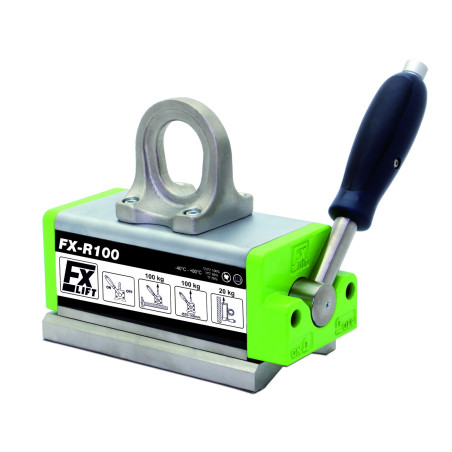

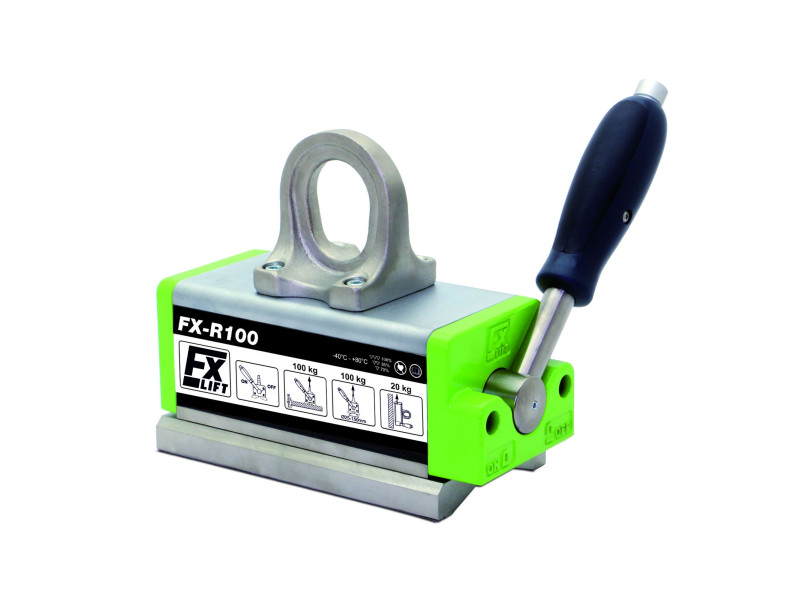

Aimant de levage FX-R100

Les aimants de levage de la série FX-R sont principalement utilisés pour le levage et la manutention de pièces rondes en fer et en acier magnétique, par exemple des tuyaux et des tiges. Le champ magnétique des aimants de levage est généré par des aimants en néodyme. Ces appareils ne nécessitent aucune alimentation électrique. Le champ magnétique est activé et désactivé par le réglage d'un levier manuel.
Ils sont utilisés dans les aciéries, les usines, les entrepôts, les ateliers et les docks. Ils sont également utiles pour manipuler des tôles, des plaques, des profilés, des angles, des canaux, des tubes carrés et d'autres composants ferreux de grande taille.

Tous les composants en acier des aimants de levage FX-R sont nickelés, ce qui leur confère une résistance accrue à la corrosion. Il s'agit d'une caractéristique unique qui s'applique à tous les aimants de levage de la série FX-R.

La capacité de levage réelle de chaque aimant de levage dépend des facteurs suivants :

♦ l'épaisseur et la forme des pièces à soulever

Les pièces trop fines peuvent être faiblement attirées car le champ magnétique des aimants de levage n'est pas pleinement utilisé. En outre, les pièces minces se plient et leur surface de contact avec les aimants de levage diminue, de sorte que la force de traction diminue. Les meilleures performances de levage sont obtenues avec des pièces suffisamment épaisses.

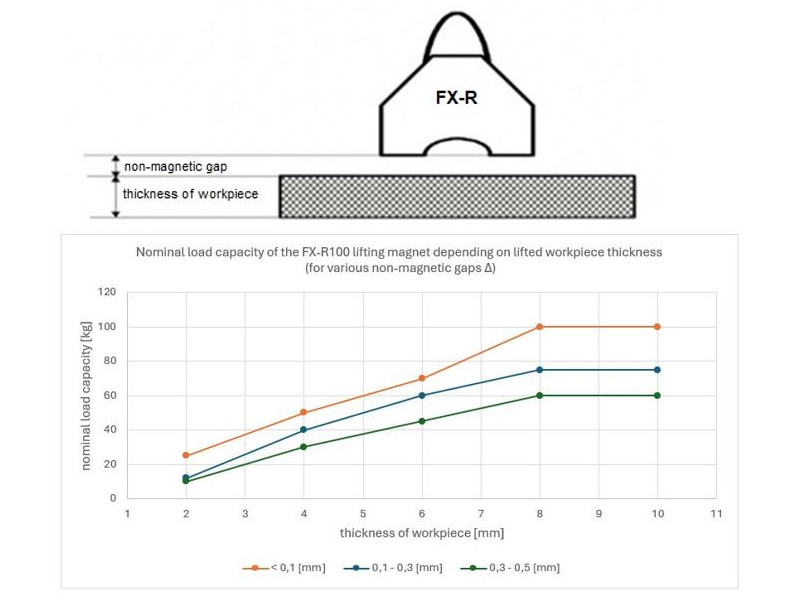

Avant de commencer le travail, il est important de considérer le pourcentage de dépendance de la capacité de levage en fonction de l'épaisseur de l'acier à soulever (les courbes de capacité de levage se trouvent dans le manuel).

Lors de la manipulation de pièces rondes telles que des tuyaux, des tiges, des arbres en acier, la capacité de charge maximale est réduite :

La capacité de levage réelle de chaque aimant de levage dépend également de :

♦ la taille de l'espace d'air entre la surface de levage et la pièce à soulever (pour chaque aimant de levage, les caractéristiques de capacité en fonction de la taille de l'espace non magnétique sont indiquées).

La capacité de charge dépend de l'entrefer entre la surface de l'aimant de levage et la pièce à soulever. Si la rugosité de la surface de la charge Ra est inférieure à 6,3 μm, la capacité ne diminuera pas. C'est le cas pour une surface très propre, plane et poncée. Si la rugosité de la surface des matériaux à soulever Ra sera supérieure à 6,3 μm, il faudra tenir compte de l'écart entre la pince et la pièce à soulever.

Pour les surfaces laminées rouillées, on peut supposer un écart de l'ordre de (0,1-0,3 mm), tandis que pour les surfaces poreuses rugueuses, l'écart est estimé dans l'intervalle (0.3-0,5 mm).
Avant de commencer le travail, consultez les instructions pour connaître la relation en pourcentage de la capacité de charge en fonction de l'écart amagnétique.

La capacité de levage réelle de chaque aimant de levage dépend également de :

♦ La composition de la charge à lever (plus la teneur en fer est élevée, plus la capacité de levage est importante) :

*) il s'agit de la charge admissible pour une pièce fabriquée dans un matériau donné, si elle n'est pas réduite par d'autres facteurs (épaisseur, qualité de la surface, forme).

♦ la température ambiante et la température de la pièce à soulever (elle ne doit pas être supérieure à 80 [^oC]).
Dans les aimants de levage, la source du champ magnétique est constituée d'aimants en néodyme frittés, dont la température maximale de fonctionnement est de^80oC.

Nous offrons :
- le conseil,
- des services,
- des pièces de rechange,
- des inspections annuelles et des tests de capacité de charge des aimants de levage, confirmés par un certificat.

Aimant pour tubes et tiges 100 kg
