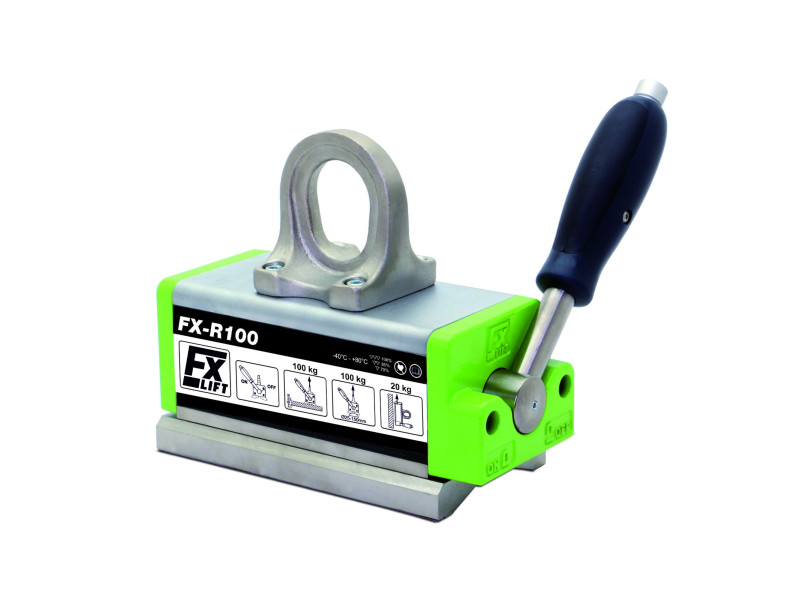

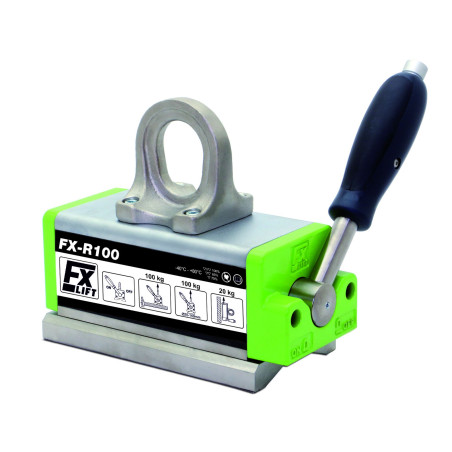

Zdvíhací magnet FX-R100

Z	Cena Netto	Cena brutto
1 ks.	€494.50	€608.24

Množstvo

Dostupné množstvo:6 ks.

Čas dodania: 8-10 pracovných dní

Položiť otázku

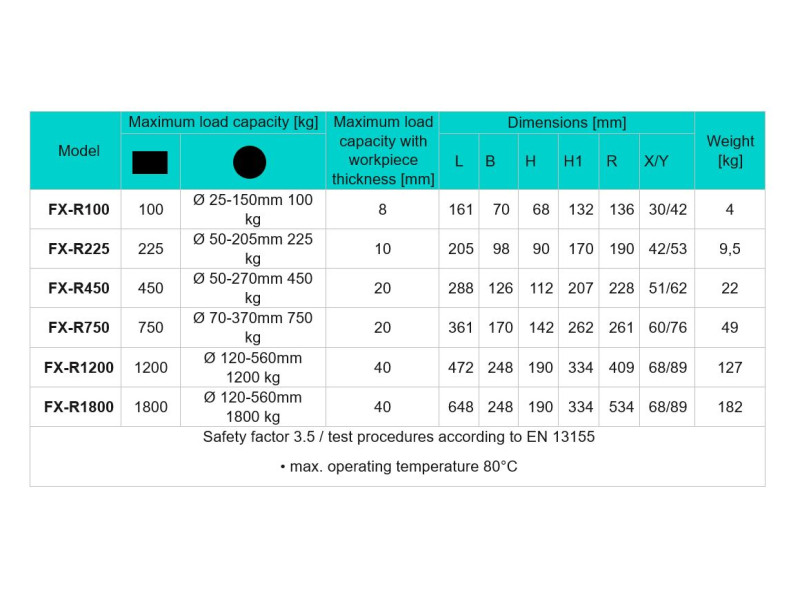

Popis

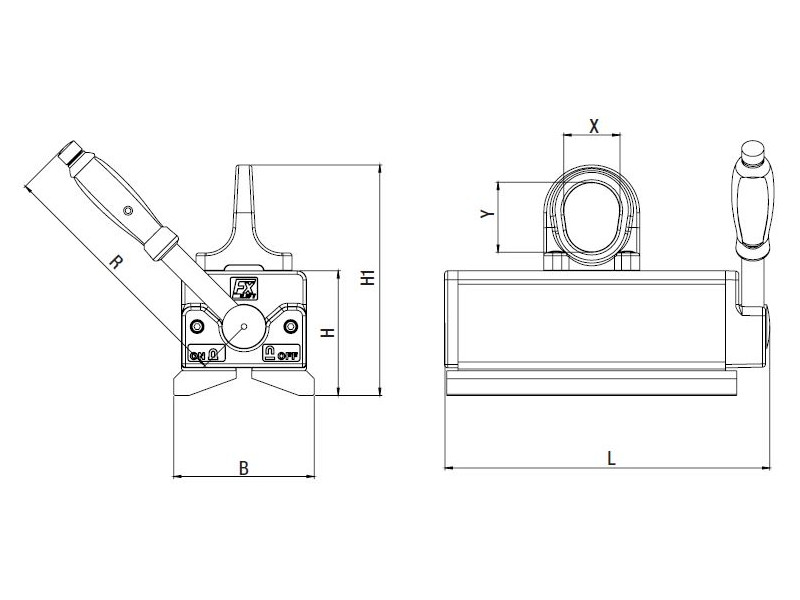

Dĺžka: 161 [mm]
Šírka: 70 [mm]
Výška: 132 [mm]
Typ magnetu: Neodym
Maximálna zdvíhacia kapacita: 100 [kg]
Minimálna hrúbka zdvíhaného prvku: 2 [mm]
Maximálna pracovná teplota: ≤ 80 [°C]
Hmotnosť: 4 [kg]
Čas dodania: 8-10 pracovných dní

Nominálna nosnosť zdvíhacieho zariadenia: 100 [kg]

Maximálna nosnosť (zaťaženie pri zlomení): >320 [kg] - Bezpečnostný faktor pri statických skúškach je 3,5 a je v súlade s normou EN 13155:2021-05

NEZDVIHÁVAJTE NÁKLADY, KTORÉ SÚ VÄČŠIE, AKO JE NOMINÁLNA NOSNOSŤ ZDVIHACIEHO ZARIADENIA !

Zdvíhacie magnety radu FX-R sa používajú predovšetkým na zdvíhanie a manipuláciu s okrúhlymi železnými a magnetickými oceľovými dielmi, t. j. rúrami a tyčami. Magnetické pole zdvíhacích magnetov vytvárajú neodymové magnety. Tieto zariadenia nevyžadujú žiadne napájanie. Magnetické pole sa zapína a vypína nastavením ručnej páky.
Používajú sa v oceliarňach, továrňach, skladoch, dielňach a dokoch. Sú užitočné aj na manipuláciu s plechmi, doskami, profilmi, uhlami, kanálmi, štvorcovými rúrami a inými veľkými železnými komponentmi.

Ku každému zdvíhaciemu magnetu série FX-R pripevňujeme:

♦ 5-ročná záruka
♦ vyhlásenie o zhode "CЄ"
♦ protokol o meraní nosnosti
♦ návod na obsluhu
♦ stručná príručka

Všetky oceľové komponenty zdvíhacích magnetov FX-R sú poniklované, čo im dodáva zvýšenú odolnosť proti korózii. Ide o jedinečnú vlastnosť, ktorá sa vzťahuje na všetky zdvíhacie magnety série FX-R.

Skutočná zdvíhacia kapacita jednotlivých zdvíhacích magnetov závisí od nasledujúcich faktorov:

♦ hrúbky a tvaru zdvíhaných obrobkov

minimálnej hrúbky súčiastky, pri ktorej možno zdvihák použiť

2 mm

Obrobky, ktoré sú príliš tenké, môžu byť priťahované slabo, pretože magnetické pole zdvíhacích magnetov nie je plne využité. Okrem toho sa tenké obrobky ohýbajú a ich kontaktná plocha so zdvíhačmi sa zmenšuje, takže sa znižuje ťahová sila. Najlepší výkon zdvíhania sa dosahuje pri dostatočne hrubých obrobkoch.

Hrúbka zdvíhaného obrobku, pri ktorej je zdvíhací výkon 100 %.	8 mm

Pred začatím práce je dôležité zvážiť percentuálnu závislosť zdvíhacej kapacity v závislosti od hrúbky zdvíhanej ocele (krivky zdvíhacej kapacity nájdete v príručke).

Pri manipulácii s oblými dielmi, ako sú rúry, tyče, oceľové hriadele, sa maximálna nosnosť znižuje:

Typ	Priemer hriadeľa	Maximálna dĺžka hriadeľa	Maximálna nosnosť
FX-R100	25-150 [mm]	2000 [mm]	100 [kg]

Skutočná zdvíhacia kapacita jednotlivých zdvíhacích magnetov závisí aj od:

♦ veľkosti vzduchovej medzery medzi povrchom zdvíhačov a zdvíhaným obrobkom (pre jednotlivé zdvíhacie magnety sú uvedené charakteristiky kapacity v závislosti od veľkosti nemagnetickej medzery).

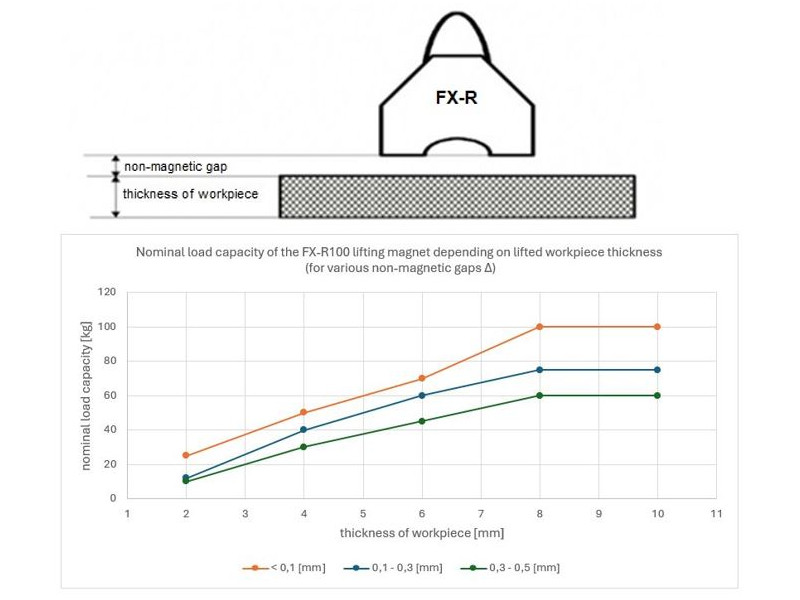

Hrúbka obrobku [mm]	Menovitá nosnosť zariadenia FX-R100 [kg]
	Nemagnetická medzera D medzi zdvíhacími magnetmi a zdvíhaným obrobkom
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
8	100	75	60
6	70	60	45
4	50	40	30
2	25	12	10

Nosnosť závisí od vzduchovej medzery medzi povrchom zdvíhacieho magnetu a zdvíhaným obrobkom. Ak je drsnosť povrchu záťaže Ra menšia ako 6,3 μm, kapacita sa nezníži. To platí pre veľmi čistý, rovný a obrúsený povrch. Ak bude drsnosť povrchu zdvíhaných materiálov Ra väčšia ako 6,3 μm, mala by sa zohľadniť medzera medzi chápadlom a zdvíhaným obrobkom.

V prípade hrdzavých valcovaných povrchov možno predpokladať medzeru v rozsahu (0,1 - 0,3 mm), zatiaľ čo v prípade drsných poréznych povrchov sa medzera odhaduje v rozsahu (0 - 0,5 mm).3-0,5 mm).
Pred začatím práce si pozrite návod na použitie, kde nájdete percentuálny vzťah nosnosti v závislosti od nemagnetickej medzery.

Skutočná nosnosť jednotlivých zdvíhacích magnetov závisí aj od:

♦ Zloženia zdvíhaného bremena (čím vyšší obsah železa, tým vyššia nosnosť):

Typ	Nominálna zdvíhacia kapacita [kg]	Nosnosť prípustná pre materiál * [kg]
FX-R100	100	Nízkouhlíková oceľ 100%	Vysoko uhlíková oceľ 90%	Nízkolegovaná oceľ 75%	Liatina 50%
FX-R100	100	100	90	75	50

*) je to prípustné zaťaženie pre komponent vyrobený z daného materiálu, ak nie je znížené inými faktormi (hrúbka, kvalita povrchu, tvar).

♦ teplota okolia a teplota zdvíhaného obrobku (nesmie byť vyššia ako 80[^oC] ).
V zdvíhacích magnetoch sú zdrojom magnetického poľa spekané neodymové magnety, ktorých maximálna prevádzková teplota je 80^oC.

Ponúkame:
- poradenstvo,
- služby,
- náhradné diely,
- ročné kontroly a skúšky nosnosti zdvíhacích magnetov potvrdené certifikátom.
