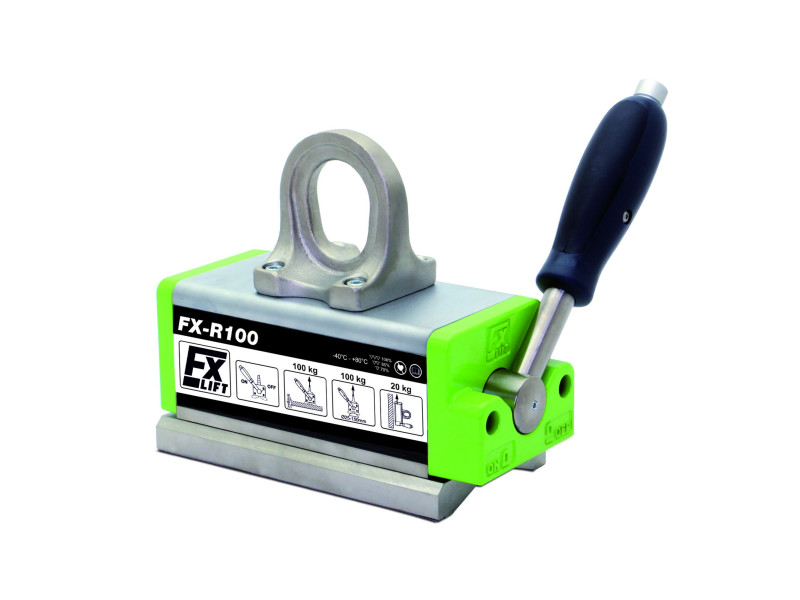

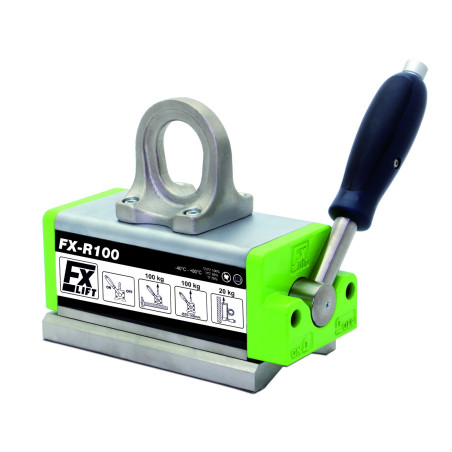

Løftemagnet FX-R100

Af	Pris netto	Pris brutto
1 stk.	€494.50	€608.24

Mængde

Tilgængelig mængde:6 stk.

Leveringstid: 8-10 arbejdsdage

Stil et spørgsmål

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beskrivelse

Længde: 161 [mm]
Bredde: 70 [mm]
Højde: 132 [mm]
Magnet-type: Neodym
Maksimal løftekapacitet: 100 [kg]
Minimal tykkelse af løftet element: 2 [mm]
Maksimal arbejdstemperatur: ≤ 80 [°C]
Vægt: 4 [kg]
Leveringstid: 8-10 arbejdsdage

Nominel løftekapacitet: 100 [kg]

Maksimal belastningskapacitet (brudbelastning): >320 [kg] - Sikkerhedsfaktoren for statiske tests er 3,5 og overholder EN 13155:2021-05

LØFT IKKE LAST, DER ER HØJERE END DEN NOMINELLE HEJSEKAPACITET!

Løftemagneterne i FX-R-serien bruges primært til løft og håndtering af runde jern- og magnetiske ståldele, f.eks. rør og stænger. Løftemagneternes magnetfelt genereres af neodymmagneter. Disse enheder kræver ingen strømforsyning. Magnetfeltet tændes og slukkes ved at justere et manuelt håndtag.
De bruges på stålværfter, fabrikker, lagre, værksteder og havne. De er også nyttige til håndtering af metalplader, profiler, vinkler, kanaler, firkantede rør og andre store jernholdige komponenter.

Alle løftemagneter i FX-R-serien er monteret:

♦ 5 års garanti
♦ overensstemmelseserklæring "CЄ"
♦ kapacitetsmålingsprotokol
♦ betjeningsvejledning
♦ quick reference guide

Alle stålkomponenter i FX-R løftemagneterne er nikkelbelagte, hvilket giver dem en forbedret korrosionsbestandighed. Det er en unik egenskab, som gælder for alle løftemagneter i FX-R-serien.

Den faktiske løftekapacitet for hver enkelt løftemagnet afhænger af følgende faktorer:

♦ tykkelse og form på de emner, der skal løftes

Minimum komponenttykkelse, hvor løfteren kan bruges

2 mm

Arbejdsemner, der er for tynde, kan tiltrækkes svagt, fordi løftemagneternes magnetfelt ikke udnyttes fuldt ud. Desuden bøjes tynde emner, og deres kontaktområde med løfterne mindskes, så trækkraften mindskes. Den bedste løfteevne opnås for tilstrækkeligt tykke emner.

Tykkelse af det emne, der skal løftes, hvor løftekapaciteten er 100 %.	8 mm

Før arbejdet påbegyndes, er det vigtigt at overveje den procentvise afhængighed af løftekapaciteten som funktion af tykkelsen på det stål, der skal løftes (løftekapacitetskurver findes i manualen).

Ved håndtering af runde dele som rør, stænger, stålaksler reduceres den maksimale belastningskapacitet:

Type	Skaftets diameter	Maks. længde på aksel	Maks. belastningskapacitet
FX-R100	25-150 [mm]	2000 [mm]	100 [kg]

Den faktiske løftekapacitet for hver løftemagnet afhænger også af:

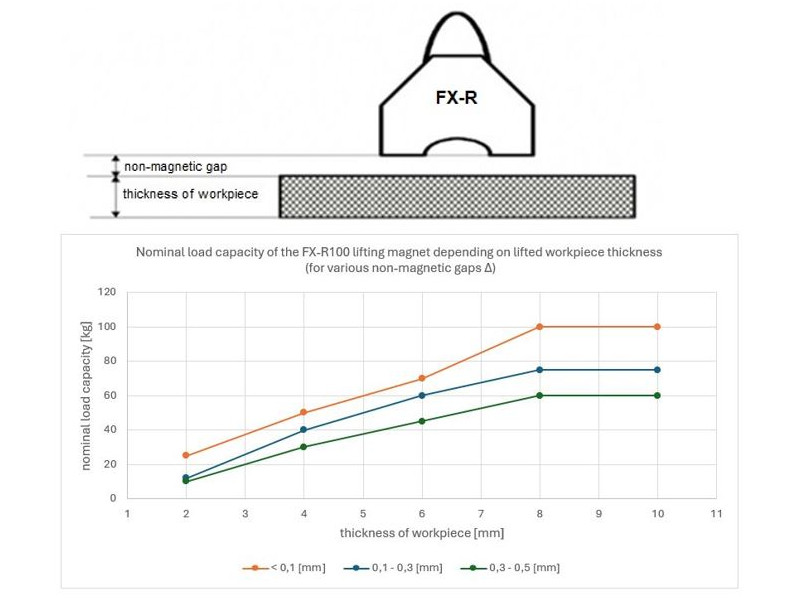

♦ størrelsen på luftspalten mellem løftemagnetens overflade og det emne, der skal løftes (for hver løftemagnet er kapacitetsegenskaberne som en funktion af størrelsen på den ikke-magnetiske spalte angivet).

Arbejdsemnets tykkelse [mm]	Nominel belastningskapacitet for FX-R100 [kg]
	Ikke-magnetisk mellemrum D mellem løftemagneterne og det emne, der skal løftes
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
8	100	75	60
6	70	60	45
4	50	40	30
2	25	12	10

Belastningskapaciteten afhænger af luftspalten mellem løftemagnetens overflade og det emne, der skal løftes. Hvis overfladeruheden på lasten Ra er mindre end 6,3 μm, vil kapaciteten ikke falde. Dette er tilfældet for en meget ren, flad og slebet overflade. Hvis overfladeruheden på de materialer, der skal løftes, Ra, er større end 6,3 μm, skal der tages højde for afstanden mellem griberen og det emne, der skal løftes.

For rustne, valsede overflader kan der antages en afstand i området (0,1-0,3 mm), mens afstanden for ru, porøse overflader anslås til at være i området (0.3-0,5 mm).
Før arbejdet påbegyndes, henvises til instruktionerne for det procentvise forhold mellem lastkapacitet og ikke-magnetisk spalte.

Den faktiske løftekapacitet for hver løftemagnet afhænger også af:

♦ Sammensætningen af den last, der skal løftes (jo højere jernindhold, jo højere løftekapacitet):

Type	Nominel løftekapacitet [kg]	Tilladt belastningskapacitet for materialet * [kg]
FX-R100	100	Stål med lavt kulstofindhold 100	Stål med højt kulstofindhold 90	Lavlegeret stål 75	Støbejern 50%
FX-R100	100	100	90	75	50

*) det vil være den tilladte belastning for en komponent fremstillet af et givet materiale, hvis den ikke reduceres af andre faktorer (tykkelse, overfladekvalitet, form).

♦ Omgivelsestemperaturen og temperaturen på det emne, der skal løftes (den må ikke være højere end 80[^oC]).
I løftemagneter er kilden til magnetfeltet sintrede neodymmagneter, hvis maksimale driftstemperatur er^80oC.

Vi tilbyder:
- rådgivning,
- service,
- reservedele,
- årlige inspektioner og belastningstest af løftemagneter, bekræftet af et certifikat.
