D14 x 4,5 / F30 - μαγνήτης φερρίτη
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

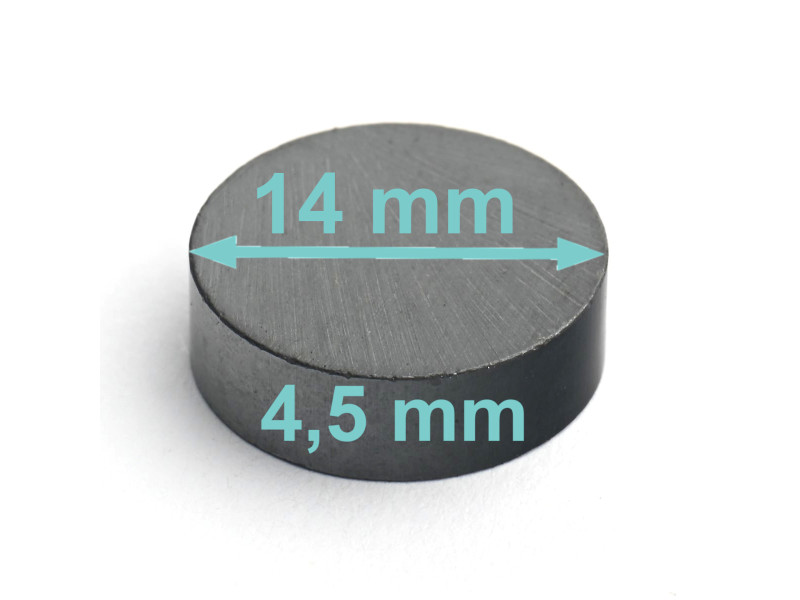

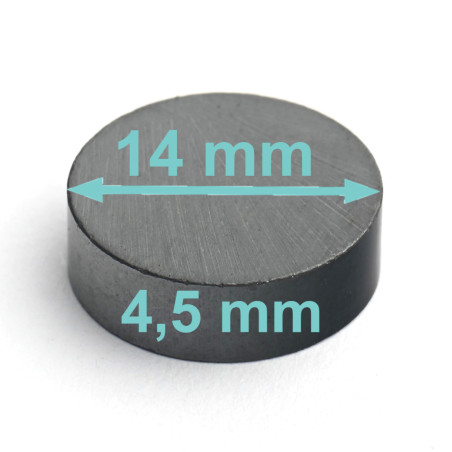

Εξωτερική διάμετρος
14 [mm] +2,5%/-2,5%
Ύψος
4,5 [mm] +0,1/-0,1
Κατεύθυνση μαγνήτισης κατά μήκος της διάστασης
4,5 [mm]
Βαθμός
F30
Τύπος μαγνήτη
Φερρίτης
Μέγιστη ικανότητα ανύψωσης
~0,36 [kg]
Μέγιστη θερμοκρασία λειτουργίας
250 [°C]
Βάρος
3,12 [g]
Παράμετροι απόδοσης

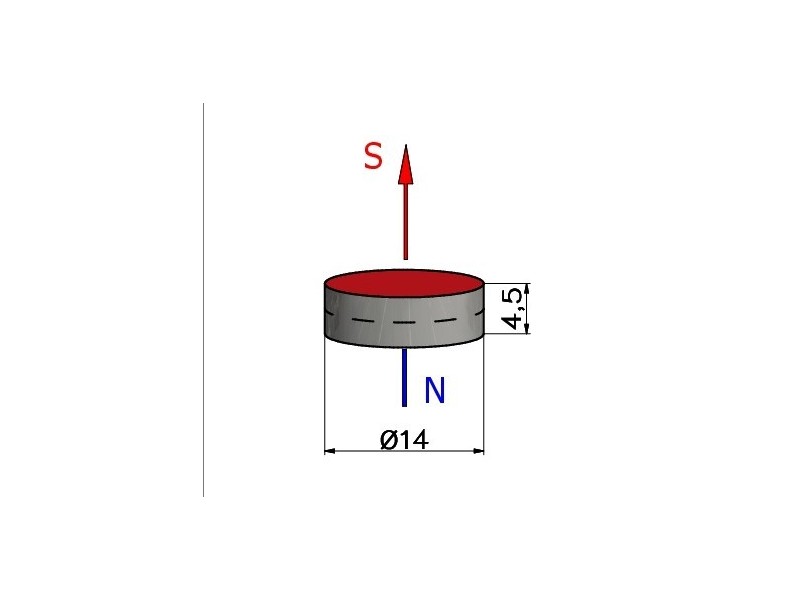

Η κατεύθυνση της μαγνήτισης κατά μήκος του ύψους σημαίνει ότι η μία κυκλική επιφάνεια ενός μαγνήτη αποτελεί τον πόλο Ν, ενώ η άλλη - αντίθετη - κυκλική επιφάνεια αναφέρεται στον πόλο S.
Η μέγιστη ανυψωτική ικανότητα που καθορίζεται παραπάνω μετρήθηκε χρησιμοποιώντας λεία, γυαλισμένη λαμαρίνα. Η λαμαρίνα που χρησιμοποιήθηκε είχε το βέλτιστο πάχος. Η δύναμη απομάκρυνσης δρούσε κάθετα. Με μια δύναμη που ενεργεί παράλληλα προς τη λαμαρίνα, δηλαδή κατά την κίνηση του μαγνήτη κατά μήκος της λαμαρίνας, η ανυψωτική ικανότητα του μαγνήτη θα είναι σημαντικά χαμηλότερη. Το διάκενο μεταξύ του μαγνήτη και της λαμαρίνας που προκύπτει από την κάλυψη της λαμαρίνας με στρώμα χρώματος ή γαλβανικής επίστρωσης θα προκαλέσει επίσης μείωση της ανυψωτικής ικανότητας του μαγνήτη. Οποιαδήποτε τραχύτητα ή ανομοιομορφία της λαμαρίνας θα μειώσει επίσης την ανυψωτική ικανότητα του μαγνήτη. Η υψηλότερη ανυψωτική ικανότητα επιτυγχάνεται με τη χρήση επαρκώς παχιάς λαμαρίνας που περιέχει μεγάλη ποσότητα σιδήρου. Η χρήση φύλλων χάλυβα με υψηλή περιεκτικότητα σε άνθρακα ή χυτοσίδηρο θα έχει ως αποτέλεσμα χαμηλότερη ανυψωτική ικανότητα. Η μέγιστη ανυψωτική ικανότητα επηρεάζεται επίσης από τη θερμοκρασία λειτουργίας του μαγνήτη. Ένας θερμαινόμενος μαγνήτης θα έχει χαμηλότερη ανυψωτική ικανότητα.
Για επίπεδους μαγνήτες και μαγνήτες τοποθετημένους σε ανοικτό μαγνητικό κύκλωμα η θερμοκρασία λειτουργίας μπορεί να είναι ασήμαντα χαμηλότερη. Για υψηλούς μαγνήτες και μαγνήτες τοποθετημένους σε κλειστό μαγνητικό κύκλωμα, η θερμοκρασία λειτουργίας ισούται με τη μέγιστη θερμοκρασία λειτουργίας για ένα δεδομένο υλικό. Η θερμοκρασία Curie είναι ~ 450°[C]. Συντελεστής θερμοκρασίας της επαναφοράς TK(Br): ≤ -0,19 %/°[C]. Συντελεστής θερμοκρασίας της ηλεκτραρνητικότητας TK(HcJ): ≥ 0,40 %/°[C].
Οι μαγνήτες φερρίτη δεν απαιτούν αντιδιαβρωτική προστασία. Μπορούν να χρησιμοποιηθούν στο νερό.
Όπως και οι κεραμικοί μαγνήτες, οι μαγνήτες φερρίτη είναι εύθραυστοι.
Οι τιμές των παραμέτρων του μαγνήτη που παρουσιάζονται εδώ είναι αποτέλεσμα μετρήσεων που έγιναν σε έναν συγκεκριμένο μαγνήτη και χρησιμοποιούνται για τη σύγκριση των μαγνητών που διατίθενται στο ηλεκτρονικό κατάστημα. Συνιστούμε να δοκιμάσετε μόνοι σας τον μαγνήτη υπό τις αναμενόμενες συνθήκες λειτουργίας.
Μαγνητικές ιδιότητες της ποιότητας υλικού F30
επαναφορά Br |
~ 0,37 [T] |
Συνεργατικότητα HcB |
~ 175 [kA/m] |
coercivity HcJ |
~ 180 [kA/m] |
| Οι μαγνητικές ιδιότητες του υλικού δεν είναι ίδιες για κάθε μαγνήτη. Τα αποτελέσματα των μετρήσεων για διαφορετικούς μαγνήτες διαφέρουν λόγω της εγγενούς ετερογένειας του μαγνητικού υλικού και των ανοχών μέτρησης της συσκευής μέτρησης. |
Σωματικές ιδιότητες
πυκνότητα |
~4,5 [g/cm3] |
ειδική αντίσταση |
104 - 108 [uOhm x cm] |
D14x4,5/F30 - μαγνήτης φερρίτη

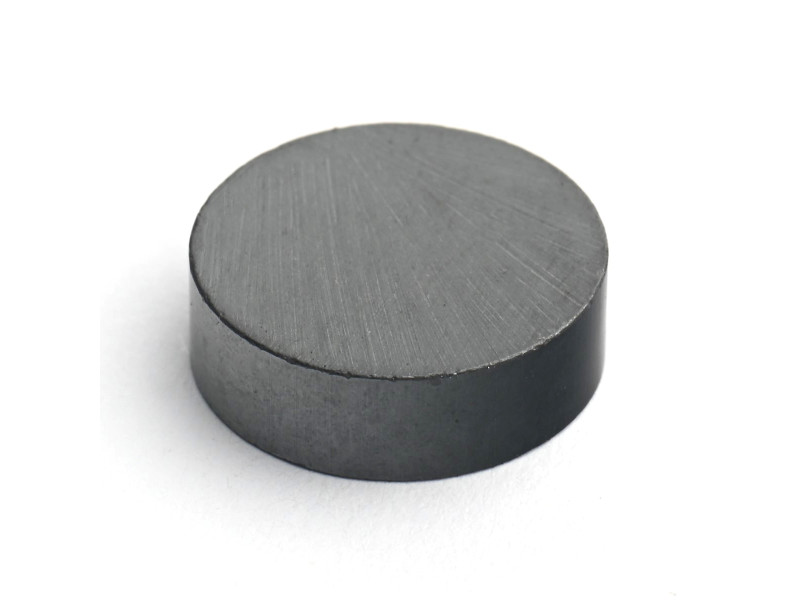

Αυτός ο μαγνήτης είναι κυκλικός, κυλινδρικός, σε σχήμα κυλίνδρου ή δίσκου.
Είναι ένας μαγνήτης φερρίτη, μαγνητισμένος κατά μήκος του ύψους. Διαθέτει δύο πόλους, που σημαίνει ότι είναι διπλής όψης. Οι μαγνήτες φερρίτη είναι καλά ανθεκτικοί στη διάβρωση και δεν απαιτούν πρόσθετη προστασία.
Η μέγιστη θερμοκρασία λειτουργίας δεν υπερβαίνει τους 250 βαθμούς Κελσίου.
Οι μαγνήτες φερρίτη προσκολλώνται στη μεταλλική επιφάνεια (σιδηρομαγνητικά υλικά).
