10 X 8 X 5 - D7/d3,5 / N38 - Μαγνήτης νεοδυμίου (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

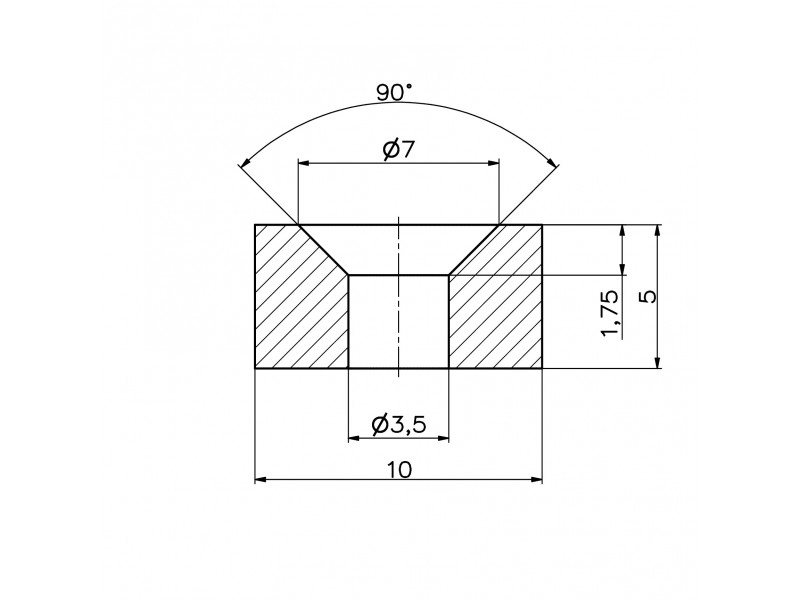

Διάμετρος ανοίγματος για την κεφαλή μιας βίδας
7 [mm] +0,1/-0,1
Εσωτερική διάμετρος
3,5 [mm] +0,1/-0,1
Μήκος
10 [mm] +0,1/-0,1
Πλάτος
8 [mm] +0,1/-0,1
Ύψος
5 [mm] +0,1/-0,1
Κατεύθυνση μαγνήτισης κατά μήκος της διάστασης
5 [mm]
Βαθμός
N38
Τύπος μαγνήτη
Νεοδύμιο
Μέγιστη ικανότητα ανύψωσης
~2,03 [kg]
Επίστρωση
Επινικελωμένο (NiCuNi)
Μέγιστη θερμοκρασία λειτουργίας
≤ 80 [°C]
Βάρος
2,63 [g]
Παράμετροι απόδοσης

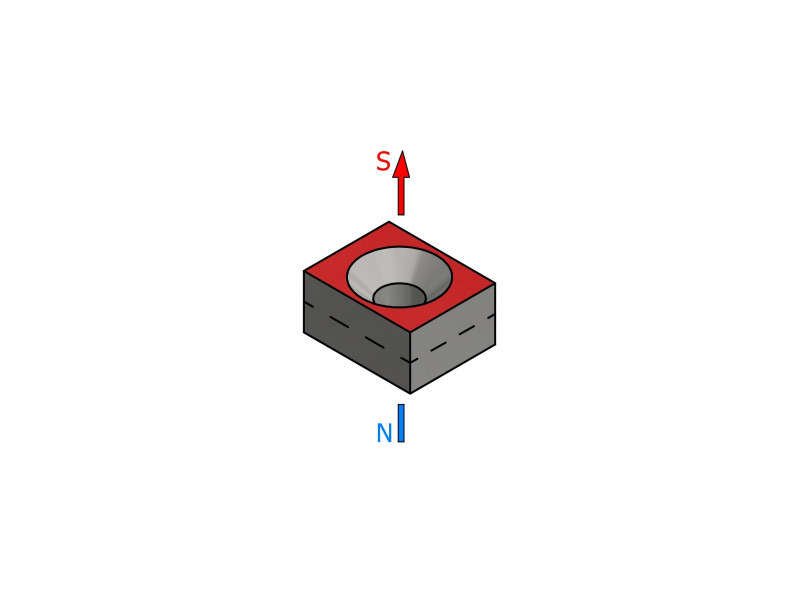

Η κατεύθυνση της μαγνήτισης κατά μήκος του ύψους (η τελευταία διάσταση που περιλαμβάνεται στο όνομα ενός μαγνήτη) σημαίνει ότι η επιφάνεια ενός μαγνήτη που είναι κάθετη στο ύψος του αποτελεί τον πόλο Ν, ενώ η άλλη επιφάνεια που είναι κάθετη στο ύψος αναφέρεται στον πόλο S.
Η μέγιστη ανυψωτική ικανότητα που καθορίζεται παραπάνω μετρήθηκε χρησιμοποιώντας λεία, γυαλισμένη λαμαρίνα. Η λαμαρίνα που χρησιμοποιήθηκε είχε το βέλτιστο πάχος. Η δύναμη απομάκρυνσης δρούσε κάθετα. Με μια δύναμη που ενεργεί παράλληλα προς τη λαμαρίνα, δηλαδή κατά την κίνηση του μαγνήτη κατά μήκος της λαμαρίνας, η ανυψωτική ικανότητα του μαγνήτη θα είναι σημαντικά χαμηλότερη. Το διάκενο μεταξύ του μαγνήτη και της λαμαρίνας που προκύπτει από την κάλυψη της λαμαρίνας με στρώμα χρώματος ή γαλβανικής επίστρωσης θα προκαλέσει επίσης μείωση της ανυψωτικής ικανότητας του μαγνήτη. Οποιαδήποτε τραχύτητα ή ανομοιομορφία της λαμαρίνας θα μειώσει επίσης την ανυψωτική ικανότητα του μαγνήτη. Η υψηλότερη ανυψωτική ικανότητα επιτυγχάνεται με τη χρήση επαρκώς παχιάς λαμαρίνας που περιέχει μεγάλη ποσότητα σιδήρου. Η χρήση φύλλων χάλυβα με υψηλή περιεκτικότητα σε άνθρακα ή χυτοσίδηρο θα έχει ως αποτέλεσμα χαμηλότερη ανυψωτική ικανότητα. Η μέγιστη ανυψωτική ικανότητα επηρεάζεται επίσης από τη θερμοκρασία λειτουργίας του μαγνήτη. Ένας θερμαινόμενος μαγνήτης θα έχει χαμηλότερη ανυψωτική ικανότητα.
Μην το χρησιμοποιείτε στο νερό
Οι συμπυκνωμένοι μαγνήτες νεοδυμίου είναι εύθραυστοι (εύθραυστοι). Ένας μαγνήτης νεοδυμίου χωρίς περίβλημα θα μπορούσε να σπάσει μετά από σύγκρουση με έναν άλλο ισχυρό μαγνήτη.
Η συγκεκριμένη μέγιστη θερμοκρασία λειτουργίας ενός μαγνήτη εξαρτάται από το μαγνητικό κύκλωμα στο οποίο είναι τοποθετημένος, γι' αυτό συνιστούμε να δοκιμάσετε τον μαγνήτη μόνοι σας υπό συγκεκριμένες συνθήκες. Ένας θερμαινόμενος μαγνήτης θα έχει μικρότερη δύναμη πρόσφυσης. Συντελεστής θερμοκρασίας της επαναφοράς TK(Br): ≤ -0,12%/°C. Συντελεστής θερμοκρασίας της συνδιακυμάνσεως TK(HcJ): ≤ -0,6%/°C.
Οι τιμές των παραμέτρων του μαγνήτη που παρουσιάζονται εδώ είναι αποτέλεσμα μετρήσεων που έγιναν σε έναν συγκεκριμένο μαγνήτη και χρησιμοποιούνται για τη σύγκριση των μαγνητών που διατίθενται στο ηλεκτρονικό κατάστημα. Συνιστούμε να δοκιμάσετε μόνοι σας τον μαγνήτη υπό τις αναμενόμενες συνθήκες λειτουργίας.
Μαγνητικές ιδιότητες της ποιότητας υλικού N38
επαναφορά Br |
~ 1,197 [T] |
Συνεργατικότητα HcB |
~ 842 [kA/m] |
Συνεργατικότητα HcJ |
~ 935 [kA/m] |
Οι μαγνητικές ιδιότητες δεν είναι ίδιες για κάθε μαγνήτη. Τα αποτελέσματα των μετρήσεων διαφορετικών δειγμάτων θα διαφέρουν, μεταξύ άλλων, λόγω της εγγενούς ετερογένειας του υλικού και των ανοχών μέτρησης της χρησιμοποιούμενης συσκευής μέτρησης. Για μετρήσεις σύμφωνα με το πρότυπο IEC 60404-5, οι ανοχές μέτρησης είναι ±1% για την επαγωγή επαναφοράς Br και ±2% για τη συνδιακύμανση HcB και τη συνδιακύμανση HcJ. Ένας μαγνήτης με επικάλυψη νικελίου θα πρέπει να αφαιρεθεί πριν από τη μέτρηση, καθώς οι μαγνητικές ιδιότητες του νικελίου θα επηρεάσουν το αποτέλεσμα της μέτρησης, υποεκτιμώντας τις λαμβανόμενες τιμές των παραμέτρων. Η επίστρωση ψευδαργύρου δεν επηρεάζει το αποτέλεσμα της μέτρησης.
Επομένως, οι τιμές των παραμέτρων που δίνονται είναι κατά προσέγγιση.
Μπορούμε να προσφέρουμε παραμέτρους μαγνήτη σύμφωνα με μεμονωμένες προδιαγραφές, συμπεριλαμβανομένων για την επαγωγή επαναφοράς Br, τη συνδιακύμανση HcB, τη συνδιακύμανση HcJ, τη μαγνητική ροπή, το σημείο λειτουργίας Jd, τη διεύθυνση μαγνήτισης και την απόκλισή της, κ.λπ. Στην ηλεκτρονική σας αλληλογραφία, παρακαλούμε να αναφέρετε τις απαιτούμενες ελάχιστες τιμές παραμέτρων ή τις τιμές μαγνητικών παραμέτρων εντός του καθορισμένου ελάχιστου-μέγιστου εύρους.
Φυσικές ιδιότητες
Πυκνότητα |
~7,5 [g/cm3] |
Σκληρότητα Vickers (HV) |
~600 [kg/mm2] |
Ειδική αντίσταση |
~144 [uOhm x cm] |
Εάν χρειάζεστε μαγνήτες νεοδυμίου κατασκευασμένους με αυστηρές προδιαγραφές, παρακαλούμε στείλτε μας το αίτημά σας μαζί με τις απαιτήσεις σας.

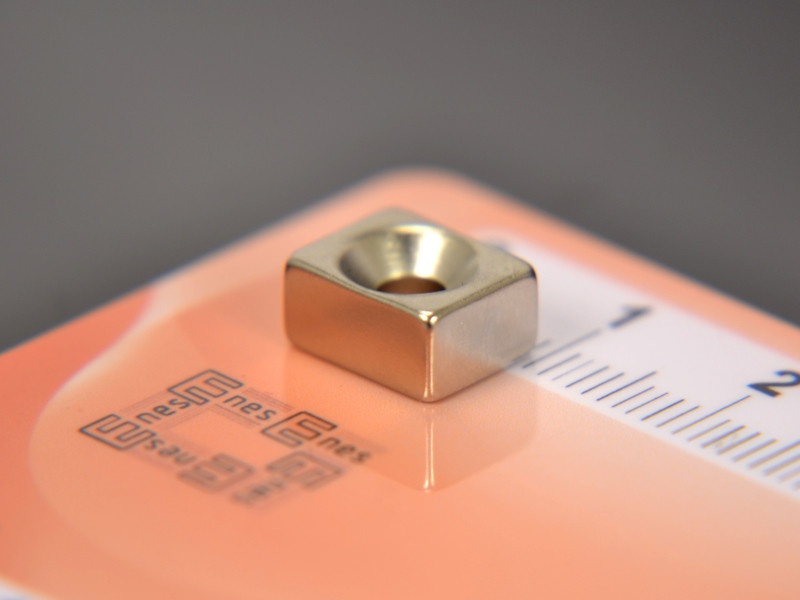

10X8X5 - Μαγνήτης νεοδυμίου

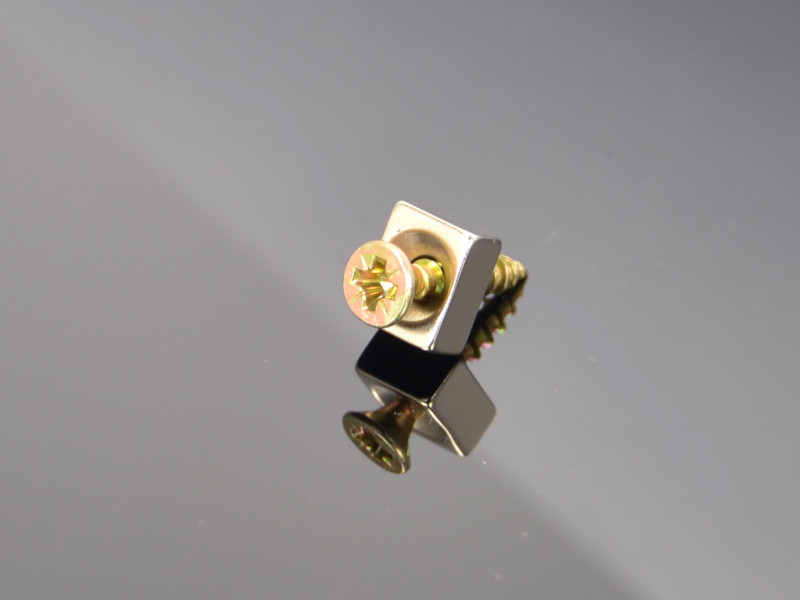

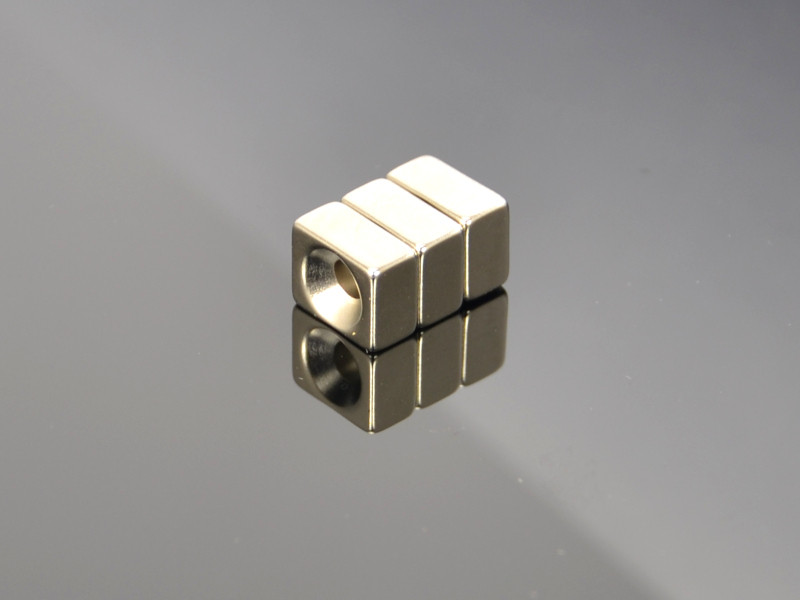

Αυτός είναι ένας μικρός μαγνήτης μπλοκ με οπές για βιδωτή κεφαλή.
Ο μαγνήτης διαθέτει μια λοξότμηση για τοποθέτηση με βίδα ή βίδα με μυτερή κεφαλή.
Πρόκειται για μαγνήτη νεοδυμίου, μαγνητισμένο κατά μήκος του ύψους. Διαθέτει δύο πόλους, πράγμα που σημαίνει ότι είναι διπλής όψης. Προστατεύεται από τη διάβρωση με επινικελίωση. Έχει κατασκευαστεί σύμφωνα με άριστες ανοχές διαστάσεων. Η μέγιστη θερμοκρασία λειτουργίας δεν υπερβαίνει τους 80 βαθμούς Κελσίου. Οι μαγνήτες νεοδυμίου προσκολλώνται στη μεταλλική επιφάνεια. Μπορείτε να προσαρτήσετε τον μαγνήτη σε επιφάνειες από σιδηρομαγνητικά υλικά. Αυτός ο μαγνήτης είναι ισχυρός για τις διαστάσεις του.
Πρόκειται για βιδωτό μαγνήτη νεοδυμίου. Μαγνήτης νεοδυμίου για βίδωμα. Μπλοκ με βυθιζόμενη οπή νεοδυμίου. Μαγνητικό μπλοκ νεοδυμίου με βυθιζόμενη οπή.
