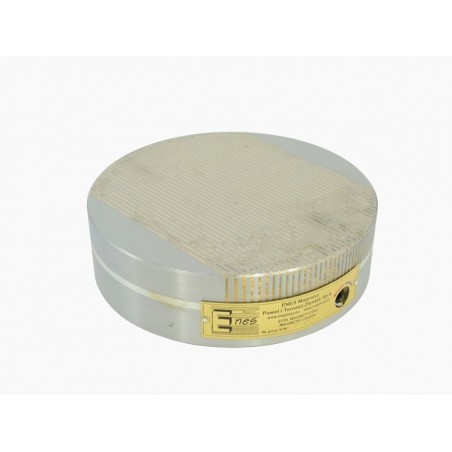

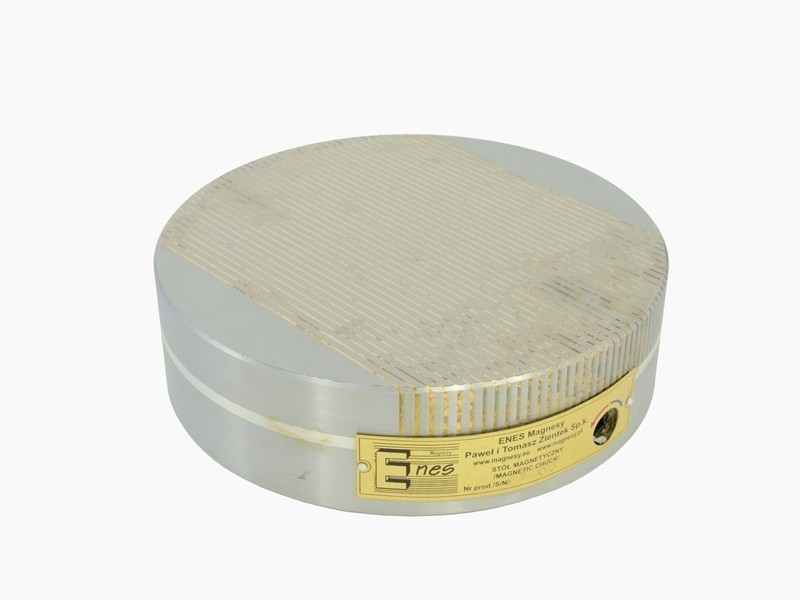

Mandril magnético permanente (circular) TC-200B

Los platos magnéticos permanentes circulares de la serie TC están diseñados para sujetar piezas ferromagnéticas (hierro, acero estructural, acero aleado, fundición) durante el rectificado, fresado y mecanizado por descarga eléctrica.En el caso de materiales con elevadas propiedades magnéticas (aceros con alto contenido en hierro), los platos pueden utilizarse como soportes en operaciones de torneado.

El plato puede montarse utilizando las ranuras de su parte inferior o los cuatro orificios roscados (véanse los anexos). El cuerpo del plato está formado por un único bloque de acero, mientras que su placa superior está hecha de acero y láminas de latón colocadas de forma intercambiable. Los platos circulares de la serie TC utilizan imanes de neodimio, por lo que se consigue una fuerza de sujeción magnética máxima de aproximadamente 100 ^N/cm2. El campo magnético puede encenderse con el uso de una palanca (llave Allen), girando la palanca hacia la derecha ^180o. Para apagar el campo, la palanca debe girarse en sentido inverso.

La estructura rígida del plato permite un mecanizado muy preciso, mientras que su estanqueidad permite utilizar el plato para operaciones con refrigerante o en inmersión total. La sencillez del diseño garantiza un funcionamiento duradero y fiable del dispositivo. La ausencia de alimentación eléctrica hace que el portabrocas sea completamente seguro durante la operación. El paso de los polos (3,0 + 1,0 mm) permite una sujeción firme a una altura reducida del campo magnético, por lo que las piezas sujetadas pueden ser finas.

Diagrama del paso de los polos:

La fuerza de sujeción depende de los siguientes parámetros

• tipo de material (la fuerza de sujeción aumenta proporcionalmente al contenido de hierro en el acero):

- Hierro armado 100%
- acero bajo en carbono 90% (St3s)
- acero alto en carbono 80% (St45)
- acero aleado 70% (Corrax)
- acero de alta aleación 65% (1.2436)
- fundición 50%.

• rugosidad de la superficie del mandril y de la pieza sujetada:

- para Ra hasta 0,08 µm 100%
- para Ra hasta 0,20 µm 90%
- para Ra hasta 1,25 µm 70%
- para Ra hasta 6,30 µm 50%
- para Ra hasta 25,00 µm 30%.

• espesor de la pieza sujetada (las pruebas se realizaron con placas de 20 x 20 mm de hierro Armco):

• superficie de contacto - para garantizar una buena sujeción, las piezas de trabajo no pueden tener una longitud inferior a 3 mm y, además, en el caso de superficies pequeñas, deben rodearse con placas auxiliares. La fuerza de sujeción máxima por ^cm2 se obtiene para piezas con una superficie de aprox. 4 ^cm2.
  Un mayor aumento de la superficie de la pieza de trabajo no se traduce en una mayor fuerza de sujeción. También es importante que la pieza de trabajo sujetada sea paralela al mandril, ya que cualquier rugosidad, incluso la más pequeña, provoca una disminución de la fuerza de sujeción.
  El diseño del plato permite regenerar la zona de trabajo rectificándola hasta 5 mm del grosor.
