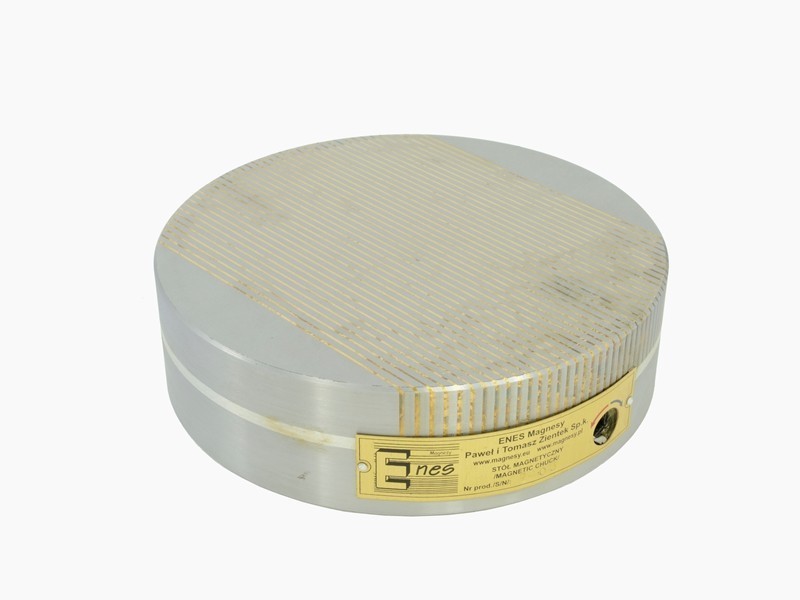

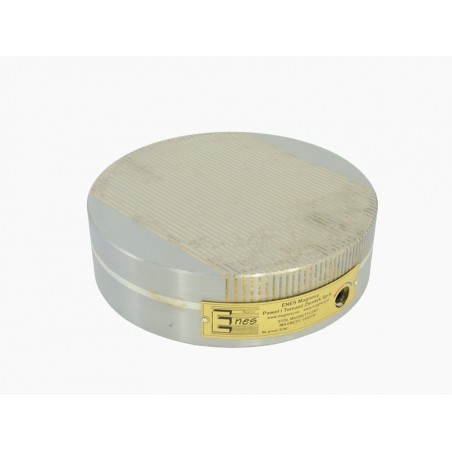

Mandrino magnetico permanente (circolare) TC-200B

I mandrini magnetici permanenti circolari della serie TC sono progettati per bloccare pezzi ferromagnetici (ferro, acciaio strutturale, acciaio legato, ghisa) durante la rettifica, la fresatura e la lavorazione a scarica elettrica.Nel caso di materiali con elevate proprietà magnetiche (acciai ad alto contenuto di ferro), i mandrini possono essere utilizzati come supporti nelle operazioni di tornitura.

Il mandrino può essere montato utilizzando le scanalature sul fondo o i quattro fori filettati (vedere gli allegati). Il corpo del mandrino è costituito da un unico blocco di acciaio, mentre la piastra superiore è realizzata in acciaio e lamelle di ottone posizionate in modo intercambiabile. I mandrini circolari della serie TC utilizzano magneti al neodimio, in modo da ottenere una forza di tenuta magnetica massima di circa 100 ^N/cm2. Il campo magnetico può essere attivato con l'uso di una leva (chiave a brugola), ruotando la leva a destra di ^180o. Per spegnere il campo, la leva deve essere ruotata inversamente.

La struttura rigida del mandrino consente lavorazioni molto precise, mentre la sua tenuta permette di utilizzare il mandrino per operazioni che prevedono l'uso di refrigerante o per operazioni in immersione totale. La semplicità del design garantisce un funzionamento prolungato e affidabile del dispositivo. L'assenza di alimentazione elettrica rende il mandrino completamente sicuro durante le operazioni. Il passo dei poli (3,0 + 1,0 mm) consente un bloccaggio sicuro a un'altezza ridotta del campo magnetico, per cui i pezzi bloccati possono essere sottili.

Diagramma del passo dei poli:

La forza di serraggio dipende dai seguenti parametri:

• tipo di materiale (la forza di serraggio aumenta proporzionalmente al contenuto di ferro nell'acciaio):

- ferro armato 100%
- acciaio a basso tenore di carbonio 90% (St3s)
- acciaio ad alto tenore di carbonio 80% (St45)
- acciaio legato 70% (Corrax)
- acciaio ad alta lega 65% (1.2436)
- ghisa 50%

• rugosità della superficie del mandrino e del pezzo serrato:

- per Ra fino a 0,08 µm 100%
- per Ra fino a 0,20 µm 90%
- per Ra fino a 1,25 µm 70%
- per Ra fino a 6,30 µm 50%
- per Ra fino a 25,00 µm 30%

• spessore del pezzo bloccato (i test sono stati eseguiti per piastre di 20 x 20 mm in ferro Armco):

• area di contatto - per garantire una buona tenuta, i pezzi non possono essere più corti di 3 mm e inoltre, nel caso di superfici piccole, devono essere circondati da piastre ausiliarie. La forza di serraggio massima per ^cm2 si ottiene per pezzi con un'area di circa 4 ^cm2.
  Un ulteriore aumento dell'area del pezzo non si traduce in una maggiore forza di serraggio. È inoltre importante che il pezzo da lavorare sia parallelo al mandrino, perché ogni asperità, anche la più piccola, provoca una diminuzione della forza di serraggio.
  Il design del mandrino consente di rigenerare l'area di lavoro rettificandola fino a 5 mm di spessore.
