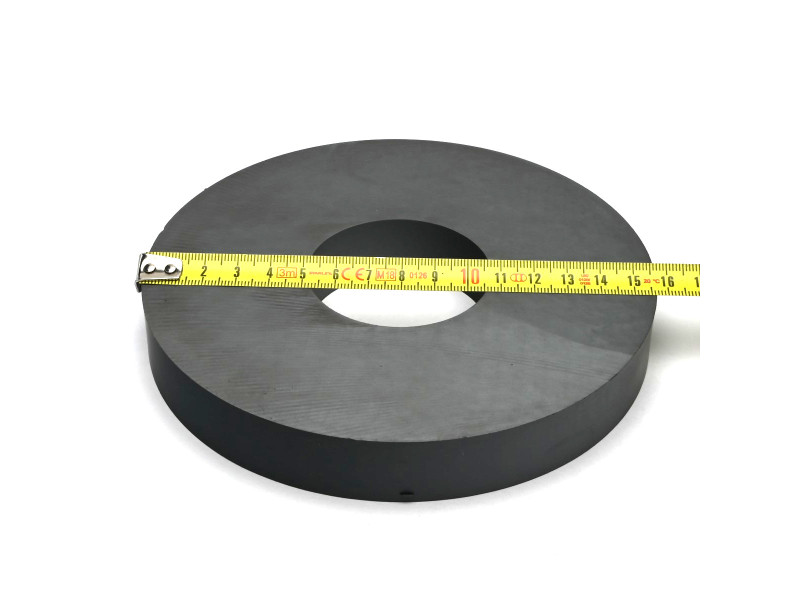

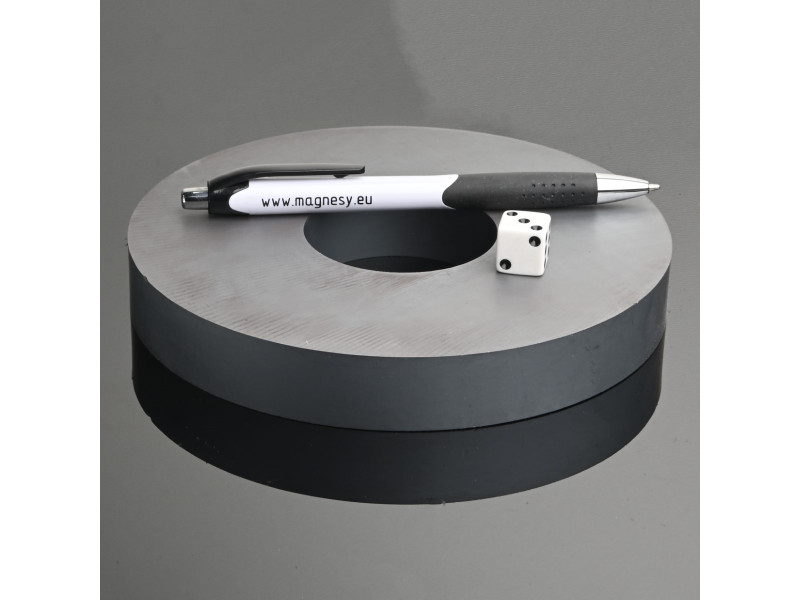

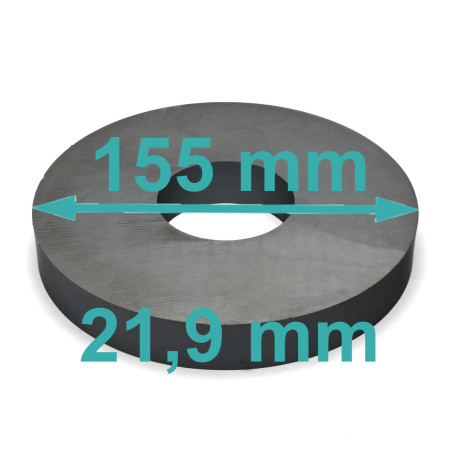

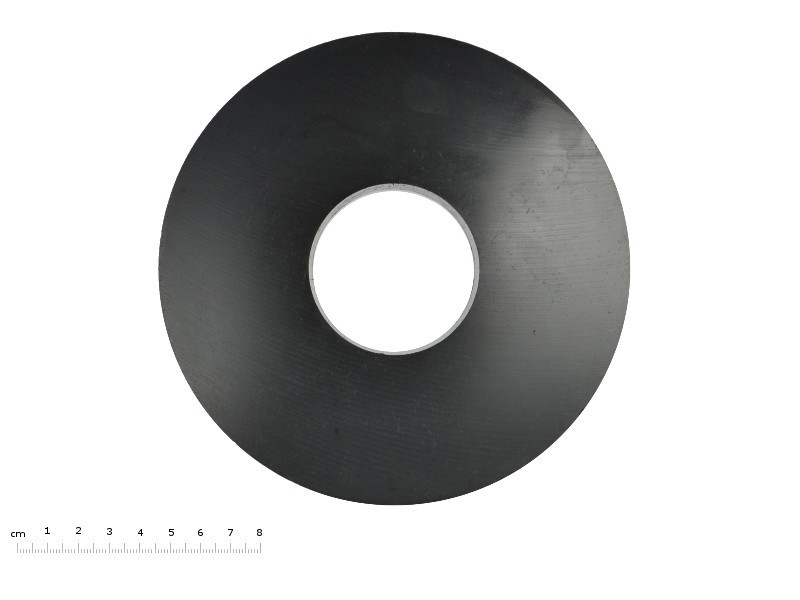

D155 x d56 x 21,9 / F30 - ferriittimagneetti
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

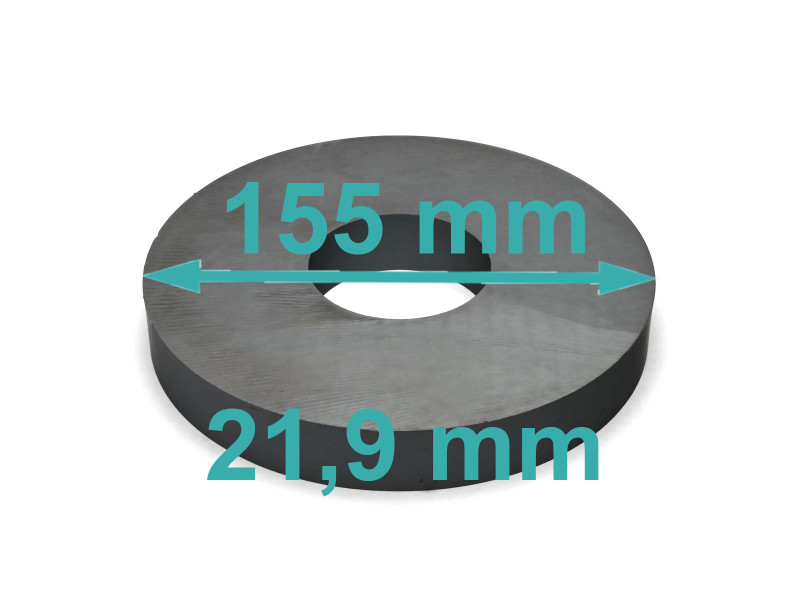

Ulkohalkaisija
155 [mm] +2,5%/-2,5%
Sisähalkaisija
56 [mm] +2,5%/-2,5%
Korkeus
21,9 [mm] +0,1/-0,1
Magnetointisuunta pitkin ulottuvuutta
21,9 [mm]
Luokka
F30
Magneettityyppi
Ferriitti
Maksimaalinen nostokapasiteetti
~28,5 [kg]
Suurin käyttölämpötila
250 [°C]
Paino
1530,96 [g]
Suorituskykyparametrit
Magnetoitumisen suunta korkeussuunnassa tarkoittaa, että magneetin toinen pyöreä pinta muodostaa N-navan, kun taas toinen - vastakkainen - pyöreä pinta viittaa S-napaan.
Edellä mainittu suurin nostokyky mitattiin sileällä, kiillotetulla metallilevyllä. Käytetty pelti oli optimaalisen paksuista. Irrotusvoima vaikutti kohtisuoraan. Kun voima vaikuttaa metallilevyn suuntaisesti, eli kun magneettia siirretään metallilevyn poikki, magneetin nostokapasiteetti on huomattavasti pienempi. Magneetin ja metallilevyn välinen rako, joka johtuu siitä, että metallilevy on peitetty maalikerroksella tai galvaanisella pinnoitteella, pienentää myös magneetin nostokykyä. Myös kaikki metallilevyn karheudet tai epätasaisuudet vähentävät magneetin nostokapasiteettia. Suurin nostokyky saavutetaan käyttämällä riittävän paksua levyä, jossa on runsaasti rautaa. Jos käytetään runsashiilistä terästä tai valurautaa, nostokapasiteetti pienenee. Suurimpaan nostokapasiteettiin vaikuttaa myös magneetin käyttölämpötila. Lämmitetyn magneetin nostokapasiteetti on pienempi.
Litteiden magneettien ja avoimeen magneettipiiriin asennettujen magneettien käyttölämpötila voi olla merkityksettömän alhainen. Korkeiden magneettien ja suljettuun magneettipiiriin asennettujen magneettien käyttölämpötila on yhtä suuri kuin tietyn materiaalin suurin käyttölämpötila. Curien lämpötila on ~ 450°[C]. Remanenssin lämpötilakerroin TK(Br): ≤ -0,19 %/°[C]. Koersitiivisuuden lämpötilakerroin TK(HcJ): ≥ 0,40 %/°[C].
Ferriittimagneetit eivät vaadi korroosiosuojausta. Niitä voidaan käyttää vedessä.
Ferriittimagneetit ovat keraamisten magneettien tavoin hauraita.
Tässä esitetyt magneettiparametrien arvot ovat tulosta yhdestä tietystä magneetista tehdyistä mittauksista, ja niitä käytetään verkkokaupassa saatavilla olevien magneettien vertailuun. Suosittelemme testaamaan magneetin itse odotettavissa olevissa käyttöolosuhteissa.
Materiaaliluokan F30 magneettiset ominaisuudet
remanenssi Br |
~ 0,37 [T] |
koersiivisuus HcB |
~ 175 [kA/m] |
koersiivisuus HcJ |
~ 180 [kA/m] |
| Materiaalin magneettiset ominaisuudet eivät ole identtiset jokaisella magneetilla. Eri magneettien mittaustulokset vaihtelevat magneettimateriaalin luontaisen heterogeenisuuden ja mittalaitteen mittaustoleranssien vuoksi. |
Fyysiset ominaisuudet
tiheys |
~4,5 [g/cm3] |
resistiivisyys |
104 - 108 [uOhm x cm] |

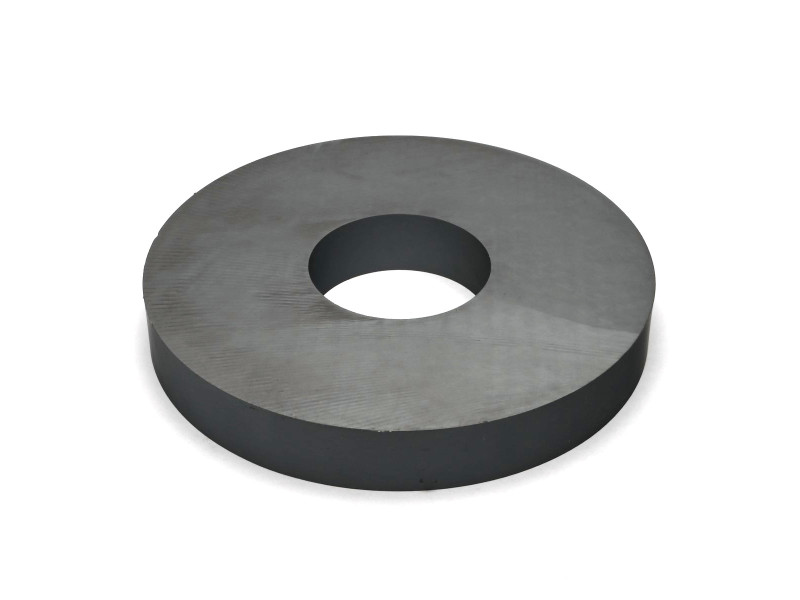

D155xd56x21,9/F30 - rengasmagneetti
Tämä on pyöreä magneetti, jossa on reikä, rengasmagneetti, pyöreä magneetti, jossa on reikä, rengas
Se on ferriittimagneetti, joka on magnetoitu korkeussuunnassa. Siinä on kaksi napaa, eli se on kaksipuolinen. Ferriittimagneetit kestävät hyvin korroosiota eivätkä vaadi lisäsuojausta. Suurin käyttölämpötila on enintään 250 celsiusastetta.
Ferriittimagneetit tarttuvat metallipintoihin (ferromagneettiset materiaalit).
