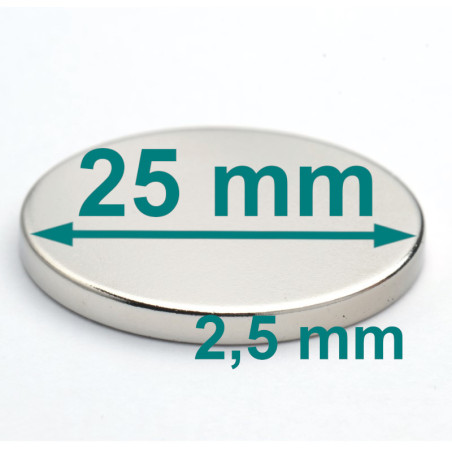

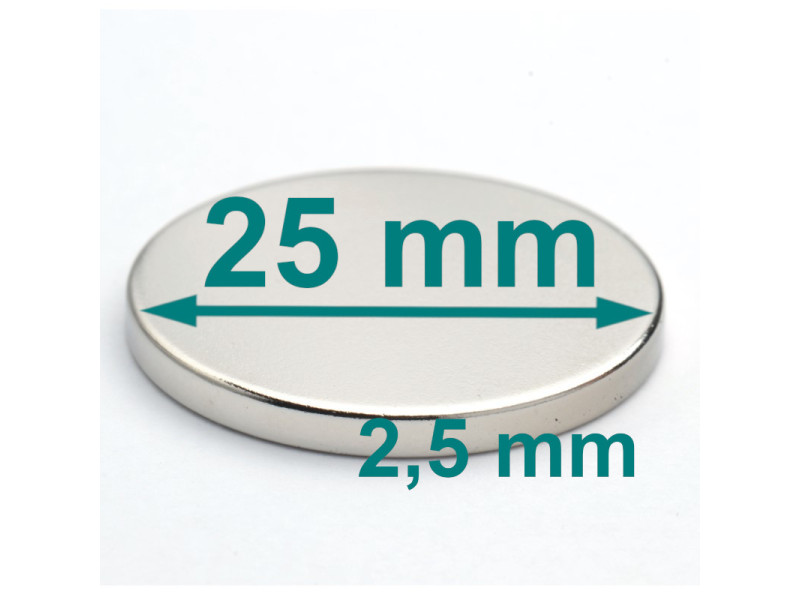

Ulkohalkaisija
25 [mm] +0,1/-0,1
Korkeus
2,5 [mm] +0,1/-0,1
Magnetointisuunta pitkin ulottuvuutta
2,5 [mm]
Luokka
N38
Magneettityyppi
Neodyymi
Maksimaalinen nostokapasiteetti
~3,93 [kg]
Pinnoite
Nikkelöity (NiCuNi)
Suurin käyttölämpötila
≤ 80 [°C]
Paino
9,2 [g]
Suorituskykyparametrit

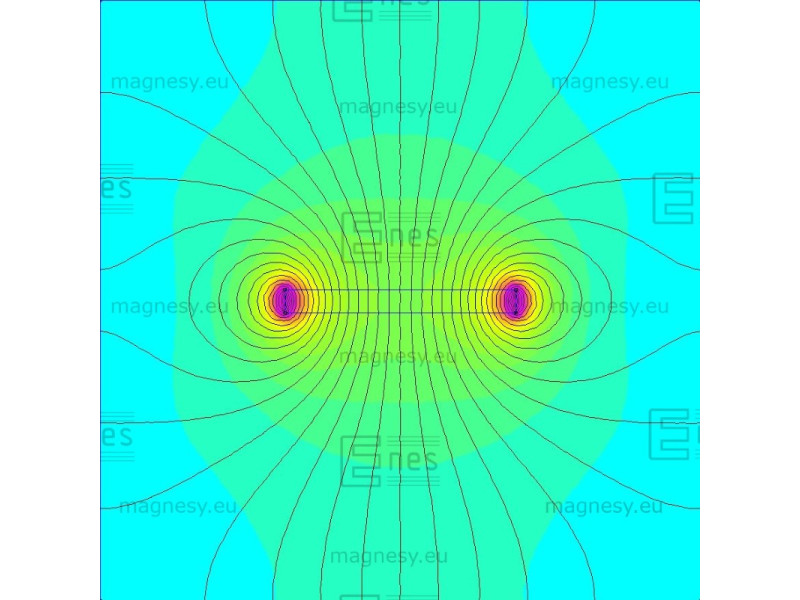

Magnetoitumisen suunta korkeussuunnassa tarkoittaa, että magneetin toinen pyöreä pinta muodostaa N-navan, kun taas toinen - vastakkainen - pyöreä pinta viittaa S-napaan.
Edellä mainittu suurin nostokyky mitattiin sileällä, kiillotetulla metallilevyllä. Käytetty pelti oli optimaalisen paksuista. Irrotusvoima vaikutti kohtisuoraan. Kun voima vaikuttaa metallilevyn suuntaisesti, eli kun magneettia siirretään metallilevyn poikki, magneetin nostokapasiteetti on huomattavasti pienempi. Magneetin ja metallilevyn välinen rako, joka johtuu siitä, että metallilevy on peitetty maalikerroksella tai galvaanisella pinnoitteella, pienentää myös magneetin nostokykyä. Myös kaikki metallilevyn karheudet tai epätasaisuudet vähentävät magneetin nostokapasiteettia. Suurin nostokyky saavutetaan käyttämällä riittävän paksua levyä, jossa on runsaasti rautaa. Jos käytetään runsashiilistä terästä tai valurautaa, nostokapasiteetti pienenee. Suurimpaan nostokapasiteettiin vaikuttaa myös magneetin käyttölämpötila. Lämmitetyn magneetin nostokapasiteetti on pienempi.
ei saa käyttää vedessä
Sintratut neodyymimagneetit ovat hauraita (hauraita). Neodyymimagneetti ilman koteloa voi rikkoutua törmäyksen jälkeen toiseen vahvaan magneettiin.
Magneetin erityinen enimmäiskäyttölämpötila riippuu magneettipiiristä, johon se on sijoitettu, joten suosittelemme, että testaat magneetin itse tietyissä olosuhteissa. Lämmitetyn magneetin tarttumisvoima on pienempi. Remanenssin lämpötilakerroin TK(Br): ≤ -0,12 %/°C. Koersiivisuuden lämpötilakerroin TK(HcJ): ≤ -0,6 %/°C.
Tässä esitetyt magneettiparametrien arvot ovat tulosta yhdestä tietystä magneetista tehdyistä mittauksista, ja niitä käytetään verkkokaupassa saatavilla olevien magneettien vertailuun. Suosittelemme testaamaan magneetin itse odotettavissa olevissa käyttöolosuhteissa.
Materiaaliluokan N38 magneettiset ominaisuudet
remanenssi Br |
~ 1,197 [T] |
koersiivisuus HcB |
~ 842 [kA/m] |
koersiivisuus HcJ |
~ 935 [kA/m] |
Voimme tarjota magneetin parametreja yksilöllisten eritelmien mukaan, mukaan lukien remanenssi-induktio Br, koersiivisuus HcB, koersiivisuus HcJ, magneettinen momentti, toimintapiste Jd, magnetoitumissuunta ja sen poikkeama jne. osalta. Ilmoittakaa sähköpostiviestissänne vaaditut parametrien vähimmäisarvot tai magneettiparametrien arvot määritellyllä minimi- ja maksimialueella.
Fysikaaliset ominaisuudet
Tiheys |
~7,5 [g/cm3] |
Vickersin kovuus (HV) |
~600 [kg/mm2] |
Resistiivisyys |
~144 [uOhm x cm] |
Jos tarvitset tiukkojen eritelmien mukaan valmistettuja neodyymimagneetteja, lähetä meille kyselysi ja vaatimuksesi.

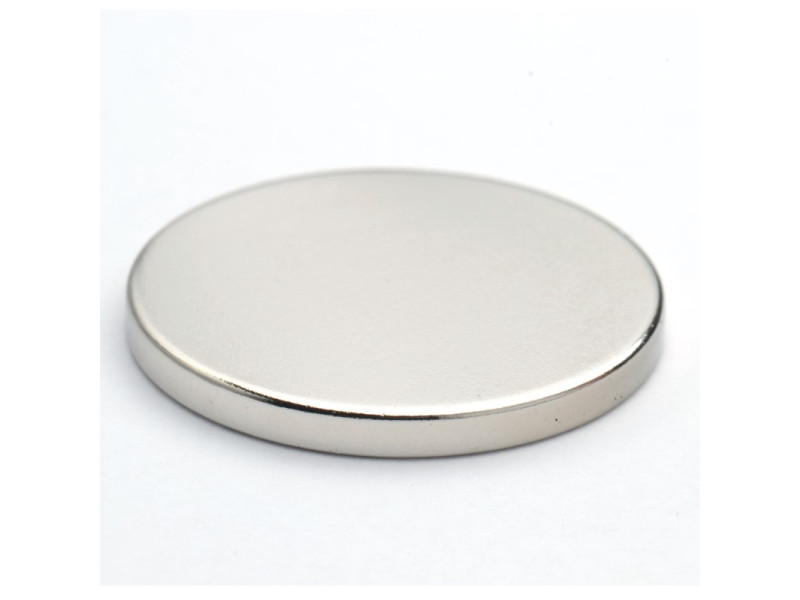

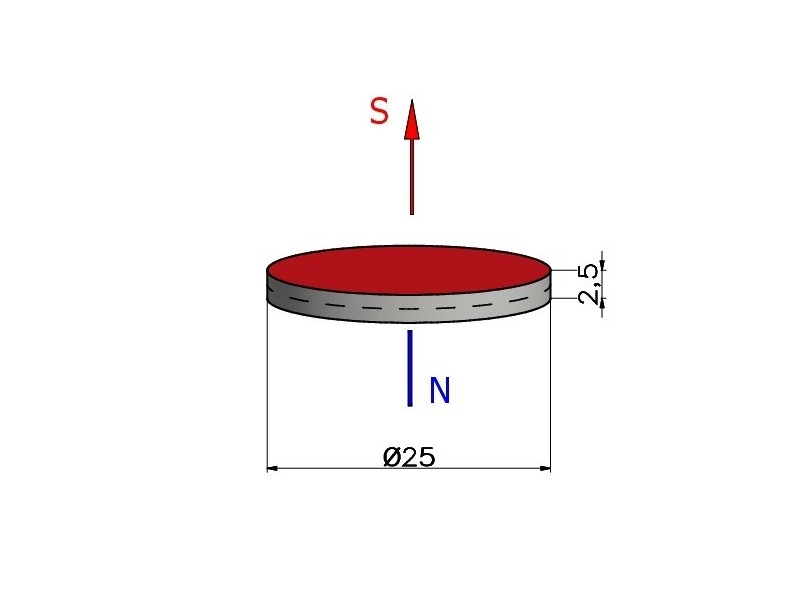

D25x2,5/N38 - levymagneetti
Tämä ohut magneetti on pyöreä, lieriömäinen, sylinterin tai levyn muotoinen.
Se on neodyymimagneetti, joka on magnetoitu korkeussuunnassa. Siinä on kaksi napaa eli se on kaksipuolinen. Se on suojattu korroosiolta nikkelipinnoituksella. Se on valmistettu erinomaisten mittatoleranssien mukaisesti. Suurin käyttölämpötila on enintään 80 celsiusastetta. Neodyymimagneetit tarttuvat metallipintaan. Voit kiinnittää magneetin ferromagneettisista materiaaleista valmistettuihin pintoihin. Neodyymimagneetit ovat pienestä koostaan huolimatta vahvoja.
