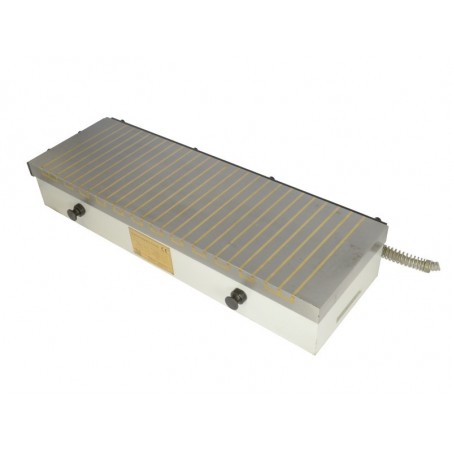

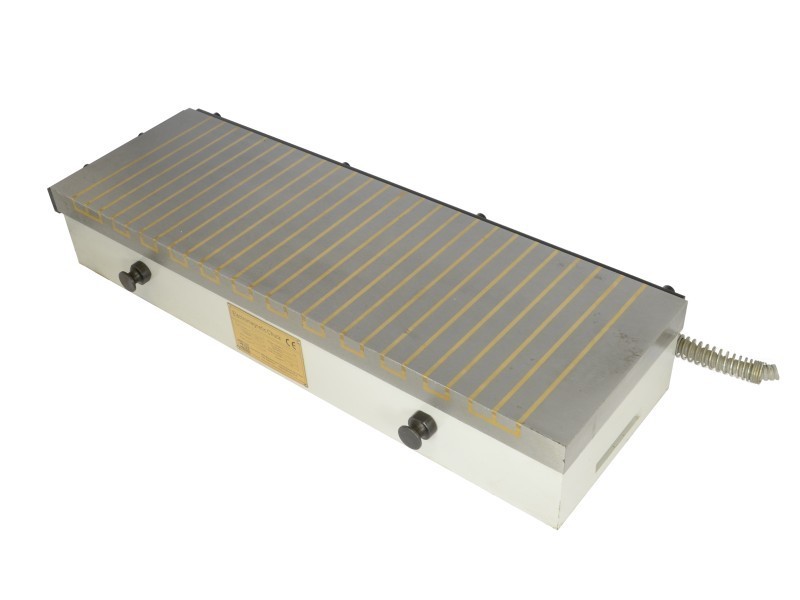

Sähkömagneettinen kiinnityslaite X91 200 x 560
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Pituus
560 [mm]
Leveys
200 [mm]
Korkeus
105 [mm]
Kaapelin pituus
150 [cm]
Suorakulmainen
kyllä
Magneettityyppi
toinen
Suurin käyttölämpötila
≤ 80 [°C]
Napojen sijoittelu
poikittainen 18 + 4 mm
Vedenpitävä
luokka IP67
Erotettavalla magneettikentällä
kyllä
Magneettikentän kytkin
kyllä, yksi kaikille lentokoneille
Virtalähde
110 V DC
Käsittelytila
ręczny, automatyczny
Pienten osien hallussapitoa varten
kyllä
Akselien lukumäärä liitettävien yksityiskohtien osalta
1
Esineiden kiinnittämiseen ( houkuttelemiseen) tarvittava voima
160
Paino
65 [kg]
Suorituskykyparametrit
Sähkömagneettiset X11- ja X91-ruuvipuristimet on suunniteltu ferromagneettisten työkappaleiden kiinnittämiseen koneistuksen aikana. Ruuveja voidaan käyttää sekä kuivakäytössä että jäähdytysnesteissä (IP 67 -tiiviysluokka).
Pöydät soveltuvat käytettäväksi hiomakoneissa, sähköpurkauskoneissa, langanleikkauskoneissa ja ferromagneettisten työkappaleiden apupuristukseen sekä kevyisiin jyrsintätöihin, kun vaaditaan pääsy koko työkappaleeseen tai kun työkappaleen pinta on hyvin herkkä ja puristaminen leukoihin voisi vahingoittaa pintaa.
Jännitelaite saa virtansa tasavirrasta max. 110V. Sitä voidaan ohjata ohjaimella tai kytkemällä se suoraan hiomakoneeseen tai muuhun koneeseen, jossa on sopiva liitäntä.
Ohjain mahdollistaa jännitteeseen verrannollisen puristusvoiman portaattoman säädön (alueella 10-110V DC).
Magneettinavat on sijoitettu messinki- ja teräslamellien suuntaisesti.
Magneettinapojen sijoittelujärjestelmiä on saatavanaerilaisia :
Jännitelaite saa virtansa tasavirrasta max. 110V. Sitä voidaan ohjata ohjaimella tai kytkemällä se suoraan hiomakoneeseen tai muuhun koneeseen, jossa on sopiva liitäntä.
Ohjain mahdollistaa jännitteeseen verrannollisen puristusvoiman portaattoman säädön (alueella 10-110V DC).
Magneettinavat on sijoitettu messinki- ja teräslamellien suuntaisesti.
Magneettinapojen sijoittelujärjestelmiä on saatavanaerilaisia :
Yhtenäisen rakenteensa ansiosta se on erittäin jäykkä ja kestävä, ja sen valmistustarkkuus takaa korkean työstötarkkuuden.
Lisäksi siinä on ylimääräiset tukitangot pöydän kahdella sivulla, jotka helpottavat työkappaleiden kiinnittämistä.
Työstöalustan kunto vaikuttaa erittäin voimakkaasti kiinnitysvoimaan, joten työstöalusta on mahdollista uudistaa hionnalla.
HUOMIO: Sähkömagneettiseen jousipuristimeen ei kuulu ohjainta.
