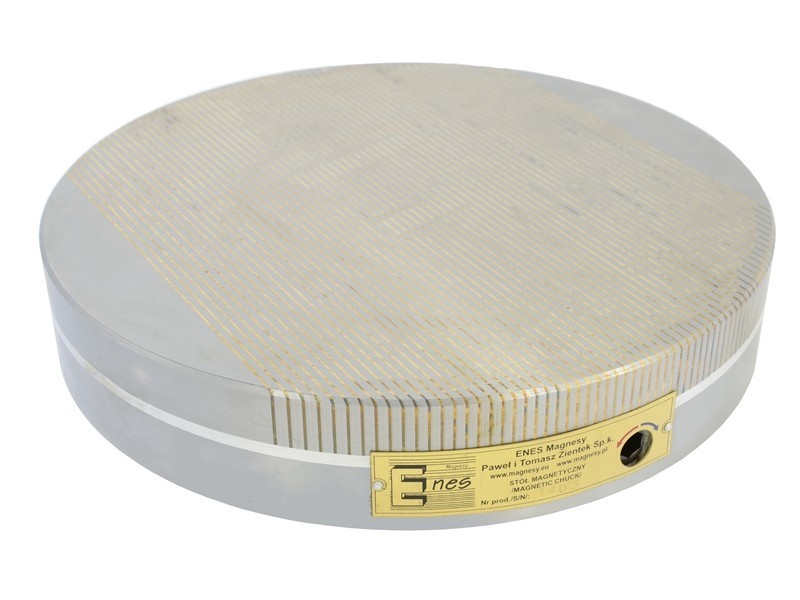

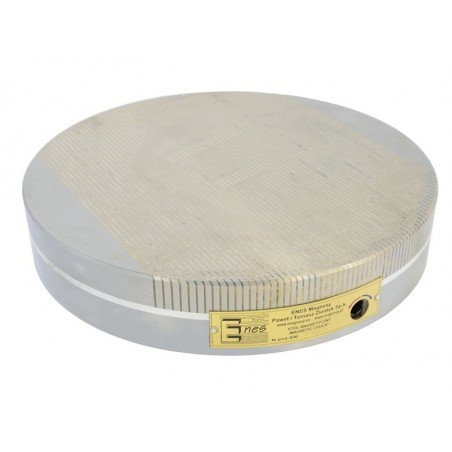

Állandó mágneses tokmány (kör alakú) TC-300B

A TC sorozatú kör alakú állandó mágneses tokmányokat ferromágneses munkadarabok (vas, szerkezeti acél, ötvözött acél, öntöttvas) befogására tervezték köszörülés, marás és elektromos kisüléses megmunkálás során.Magas mágneses tulajdonságokkal rendelkező anyagok (magas vastartalmú acélok) esetén a tokmányok esztergálási műveleteknél tartóként is használhatók.

A tokmányt az alján lévő hornyok vagy a négy menetes furat segítségével lehet rögzíteni (lásd a mellékleteket). A tokmány teste egyetlen acéltömbből áll, míg a felső lemez acélból és cserélhetően elhelyezett sárgaréz lamellákból készül. A TC sorozatú kör alakú tokmányok neodímium mágneseket használnak, így kb. 100 ^N/cm2 maximális mágneses tartóerő érhető el. A mágneses mező egy kar (imbuszkulcs) segítségével kapcsolható be, a kar ^180o-os jobbra fordításával. A mező kikapcsolásához a kart fordítva kell elfordítani.

A tokmány merev szerkezete nagyon pontos megmunkálást tesz lehetővé, míg a tömörsége lehetővé teszi a tokmány használatát hűtőfolyadékkal végzett műveletekhez vagy teljes alámerülésben végzett műveletekhez. A kialakítás egyszerűsége biztosítja a készülék hosszú és megbízható működését. Az elektromos áramellátás hiánya teljesen biztonságossá teszi a tokmányt a művelet során. A pólusosztás (3,0 + 1,0 mm) lehetővé teszi a szilárd rögzítést a mágneses mező kis magassága mellett, így a befogott munkadarabok vékonyak lehetnek.

Pólusosztás diagram:

A szorítóerő a következő paraméterektől függ:

• az anyag típusa (a szorítóerő az acél vastartalmával arányosan nő):

- Armco vas 100%
- alacsony széntartalmú acél 90% (St3s)
- magas széntartalmú acél 80% (St45)
- ötvözött acél 70% (Corrax)
- magasan ötvözött acél 65% (1.2436)
- öntöttvas 50%.

• a tokmány és a befogott munkadarab felületének érdessége:

- Ra 0,08 µm-ig 100%
- Ra 0,20 µm-ig 90%
- Ra 1,25 µm-ig 70%
- Ra 6,30 µm-ig 50%
- Ra 25,00 µm-ig 30% - Ra 6,30 µm-ig 50% - Ra 25,00 µm-ig 30%.

• a befogott munkadarab vastagsága (a vizsgálatokat 20 x 20 mm méretű, Armco vasból készült lemezeken végezték):

• érintkezési felület - a jó tartás érdekében a munkadarabok nem lehetnek 3 mm-nél rövidebbek, továbbá kis felületek esetén azokat segédlemezekkel kell körülvenni. A ^cm2 -re jutó maximális szorítóerő kb. 4 ^cm2-es felületű munkadarabok esetén érhető el.
  A munkadarab területének további növelése nem eredményez nagyobb szorítóerőt. Az is fontos, hogy a befogott munkadarab párhuzamos legyen a tokmányhoz képest, mert minden, még a legkisebb érdesség is a befogási erő csökkenését okozza.
  A tokmány kialakítása lehetővé teszi a munkaterület regenerálását 5 mm vastagságúra csiszolásával.

Az alábbiakban bemutatjuk a kínálatunkban elérhető circulair állandó mágneses szinuszos tokmányokat:
