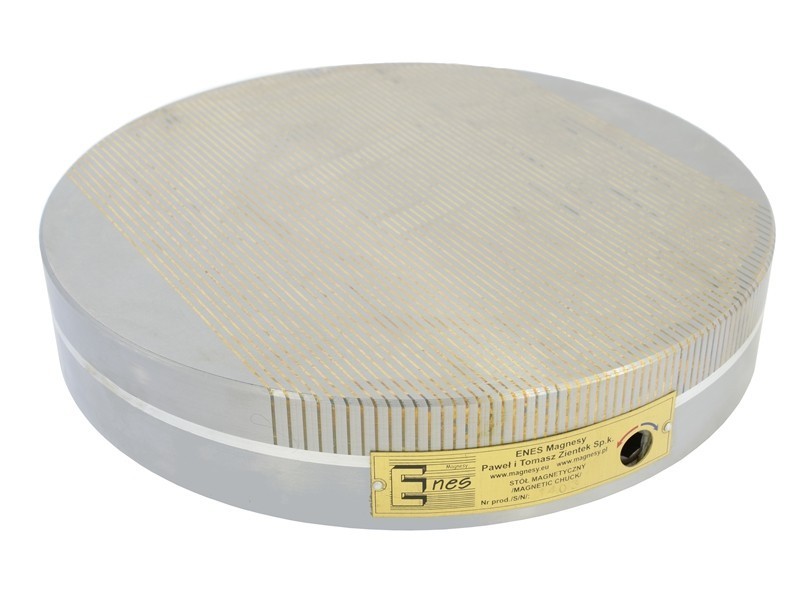

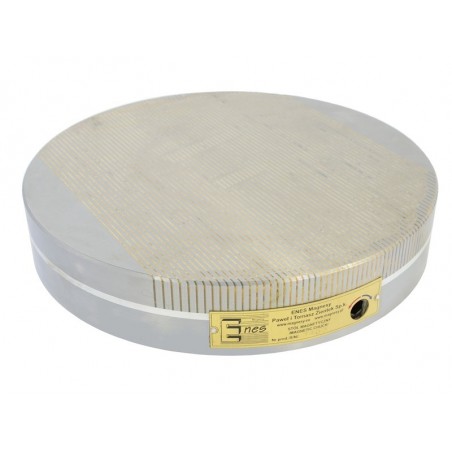

Permanentné magnetické skľučovadlo (kruhové) TC-300B

Kruhové permanentné magnetické skľučovadlá série TC sú určené na upínanie feromagnetických obrobkov (železo, konštrukčná oceľ, legovaná oceľ, liatina) počas brúsenia, frézovania a elektroiskrového obrábania.V prípade materiálov s vysokými magnetickými vlastnosťami (ocele s vysokým obsahom železa) sa skľučovadlá môžu používať ako držiaky pri sústružníckych operáciách.

Sklíčidlo možno upevniť pomocou drážok na jeho spodnej časti alebo štyroch otvorov so závitom (pozri prílohy). Telo skľučovadla pozostáva z jedného oceľového bloku, zatiaľ čo jeho horná doska je vyrobená z ocele a mosadzných lamiel umiestnených zameniteľne. Kruhové skľučovadlá série TC používajú neodymové magnety, takže sa dosahuje maximálna magnetická prídržná sila približne 100 ^N/cm2. Magnetické pole možno zapnúť pomocou páky (imbusového kľúča), a to otočením páky doprava o ^180o. Ak chcete pole vypnúť, páku treba otočiť opačne.

Pevná konštrukcia skľučovadla umožňuje veľmi presné obrábanie, pričom jeho tesnosť umožňuje používať skľučovadlo na operácie s chladiacou kvapalinou alebo operácie v úplnom ponore. Jednoduchosť konštrukcie zaručuje dlhú a spoľahlivú prevádzku zariadenia. Vďaka absencii elektrického napájania je skľučovadlo počas prevádzky úplne bezpečné. Rozstup pólov (3,0 + 1,0 mm) umožňuje pevné upnutie pri malej výške magnetického poľa, takže upínané obrobky môžu byť tenké.

Schéma rozstupu pólov:

Upínacia sila závisí od nasledujúcich parametrov:

• druhu materiálu (upínacia sila sa zvyšuje úmerne s obsahom železa v oceli):

-
- nízkouhlíková oceľ 90 % (St3s)
- vysokouhlíková oceľ 80 % (St45)
- legovaná oceľ 70 % (Corrax)
- vysokolegovaná oceľ 65 % (1.2436)
- liatina 50 %

• drsnosť povrchu skľučovadla a upnutého obrobku:

- pre Ra do 0,08 µm 100%
- pre Ra do 0,20 µm 90%
- pre Ra do 1,25 µm 70%
- pre Ra do 6,30 µm 50%
- pre Ra do 25,00 µm 30%

• hrúbka upnutého obrobku (skúšky sa vykonali pre dosky s rozmermi 20 x 20 mm vyrobené zo železa Armco):

• kontaktná plocha - aby sa zabezpečilo dobré držanie, obrobky nesmú byť kratšie ako 3 mm a v prípade malých plôch by mali byť navyše obklopené pomocnými doskami. Maximálna upínacia sila na ^cm2 sa dosahuje pri obrobkoch s plochou približne 4 ^cm2.
  Ďalšie zväčšenie plochy obrobku sa neprejaví vo väčšej upínacej sile. Dôležité je tiež, aby bol upínaný obrobok rovnobežný so skľučovadlom, pretože každá, aj tá najmenšia nerovnosť spôsobuje zníženie upínacej sily.
  Konštrukcia skľučovadla umožňuje regeneráciu pracovnej plochy jej zbrúsením na 5 mm hrúbky.
