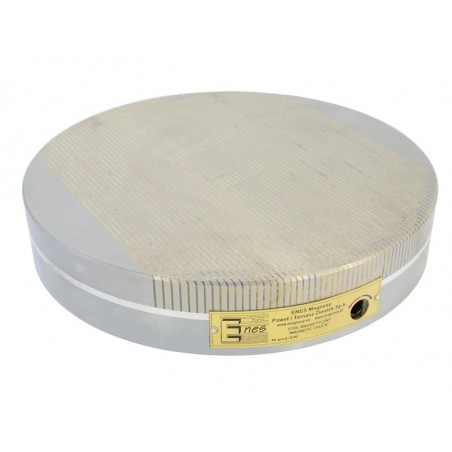

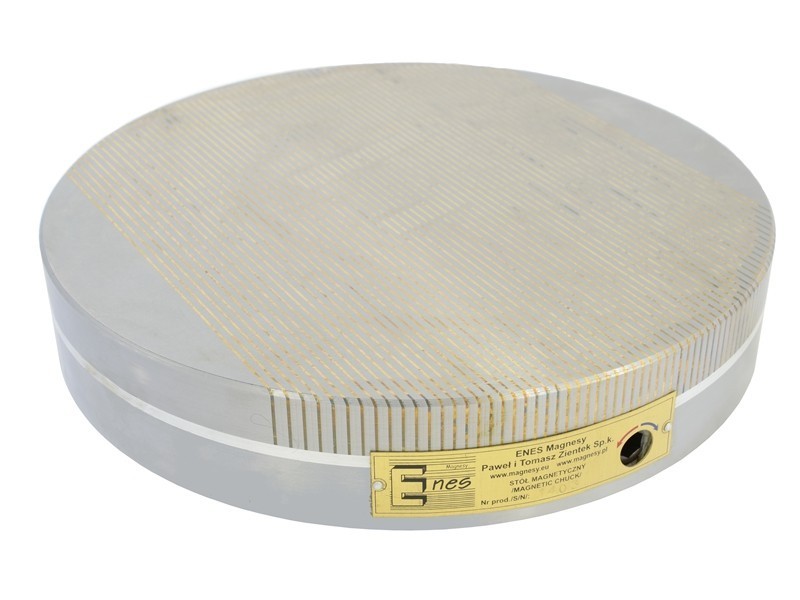

Mandrin magnétique permanent (circulaire) TC-300B

Les mandrins circulaires à aimant permanent de la série TC sont conçus pour serrer des pièces ferromagnétiques (fer, acier de construction, acier allié, fonte) pendant les opérations de meulage, de fraisage et d'usinage par électroérosion.Dans le cas de matériaux aux propriétés magnétiques élevées (aciers à forte teneur en fer), les mandrins peuvent être utilisés comme supports dans les opérations de tournage.

Le mandrin peut être monté à l'aide des rainures situées à sa base ou des quatre trous filetés (voir les pièces jointes). Le corps du mandrin est constitué d'un seul bloc d'acier, tandis que sa plaque supérieure est faite de lamelles d'acier et de laiton placées de manière interchangeable. Les mandrins circulaires de la série TC utilisent des aimants en néodyme, ce qui permet d'obtenir une force de maintien magnétique maximale d'environ 100 ^N/cm2. Le champ magnétique peut être activé à l'aide d'un levier (clé Allen), en tournant le levier de ^180o vers la droite. Pour désactiver le champ, il faut tourner le levier dans le sens inverse.

La structure rigide du mandrin permet un usinage très précis, tandis que son étanchéité permet d'utiliser le mandrin pour des opérations impliquant du liquide de refroidissement ou des opérations en immersion totale. La simplicité de la conception garantit un fonctionnement durable et fiable de l'appareil. L'absence d'alimentation électrique rend le mandrin totalement sûr pendant l'opération. Le pas des pôles (3,0 + 1,0 mm) permet un serrage solide à une faible hauteur du champ magnétique, de sorte que les pièces serrées peuvent être minces.

Diagramme du pas des pôles :

La force de serrage dépend des paramètres suivants :

• type de matériau (la force de serrage augmente proportionnellement à la teneur en fer de l'acier):

- Fer armé 100%
- acier à faible teneur en carbone 90% (St3s)
- acier à forte teneur en carbone 80% (St45)
- acier allié 70% (Corrax)
- acier fortement allié 65% (1.2436)
- fonte 50%.

• rugosité de la surface du mandrin et de la pièce à usiner serrée :

- pour Ra jusqu'à 0,08 µm 100%
- pour Ra jusqu'à 0,20 µm 90%
- pour Ra jusqu'à 1,25 µm 70%
- pour Ra jusqu'à 6,30 µm 50%
- pour Ra jusqu'à 25,00 µm 30%

• l'épaisseur de la pièce serrée (les essais ont été effectués sur des plaques de 20 x 20 mm en fer Armco):

• surface de contact - pour assurer un bon maintien, les pièces ne peuvent pas être plus courtes que 3 mm et, en outre, dans le cas de petites surfaces, elles doivent être entourées de plaques auxiliaires. La force de serrage maximale par ^cm2 est obtenue pour des pièces d'une surface d'environ 4 ^cm2.
  Une augmentation supplémentaire de la surface de la pièce ne se traduit pas par une force de serrage plus élevée. Il est également important que la pièce à usiner soit parallèle au mandrin, car toute rugosité, même minime, entraîne une diminution de la force de serrage.
  La conception du mandrin permet de régénérer la zone de travail en la rectifiant à 5 mm d'épaisseur.
