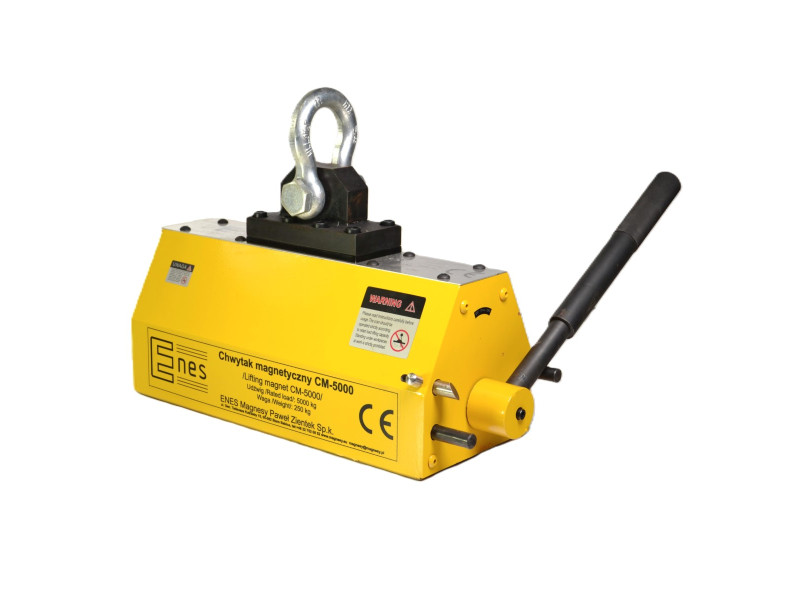

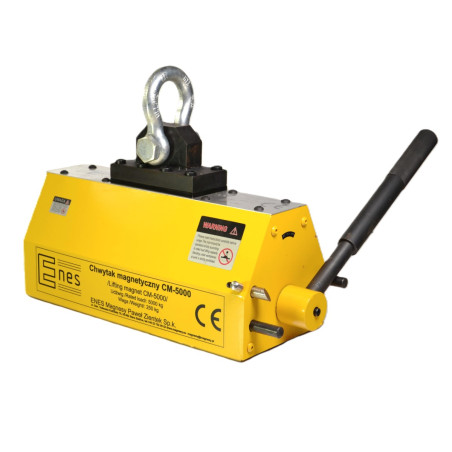

Magnete di sollevamento CM5000

Capacità nominale di sollevamento: 5000 [kg]

Capacità di carico massima (carico di rottura): >15000[kg] - Il fattore di sicurezza per le prove statiche è 3,0 e conforme alla norma EN 13155:2021-05

NON SOLLEVARE CARICHI PIÙ PESANTI DELLA CAPACITÀ NOMINALE DI SOLLEVAMENTO!

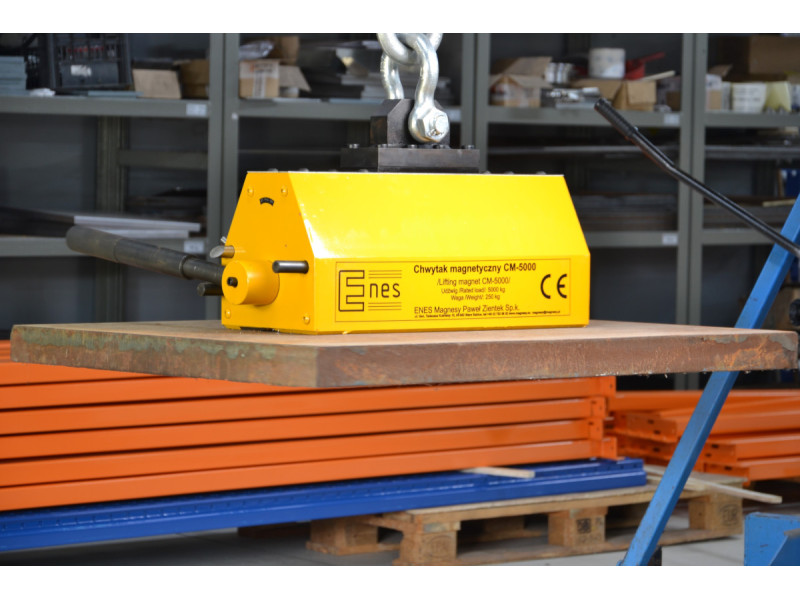

I magneti di sollevamento sono utilizzati per sollevare e spostare componenti pesanti in ferro e acciaio magnetico. Questi dispositivi non richiedono alcuna alimentazione. Il campo magnetico viene attivato e disattivato regolando una leva manuale. Il campo magnetico del magnete di sollevamento è generato da magneti al neodimio. Sono utilizzati in cantieri siderurgici, fabbriche, magazzini, officine e banchine. Sono utili per movimentare lamiere, piastre, profili, barre, angoli, canali, tubi tondi e quadrati e altri pezzi ferrosi di grandi dimensioni.

Ogni magnete di sollevamento della serie CM è dotato di:

♦ 2 anni di garanzia
♦ dichiarazione di conformità "CЄ"
♦ protocollo di misurazione della capacità
♦ istruzioni per l'uso
♦ guida di riferimento rapido

La capacità di sollevamento effettiva di ciascun sollevatore dipende dai seguenti fattori:

♦ spessore e forma dei pezzi da sollevare (per ogni sollevatore è indicata la relazione tra la capacità di sollevamento e lo spessore dei pezzi). Per i pezzi solidi cilindrici (cilindri, aste), la capacità di sollevamento è inferiore di circa il 50%.

I pezzi troppo sottili possono essere attratti debolmente perché il campo magnetico dei magneti di sollevamento non viene sfruttato appieno. Inoltre, i pezzi sottili si piegano e la loro area di contatto con i sollevatori diminuisce, con conseguente riduzione della forza di trazione. Le migliori prestazioni di sollevamento si ottengono con pezzi sufficientemente spessi.

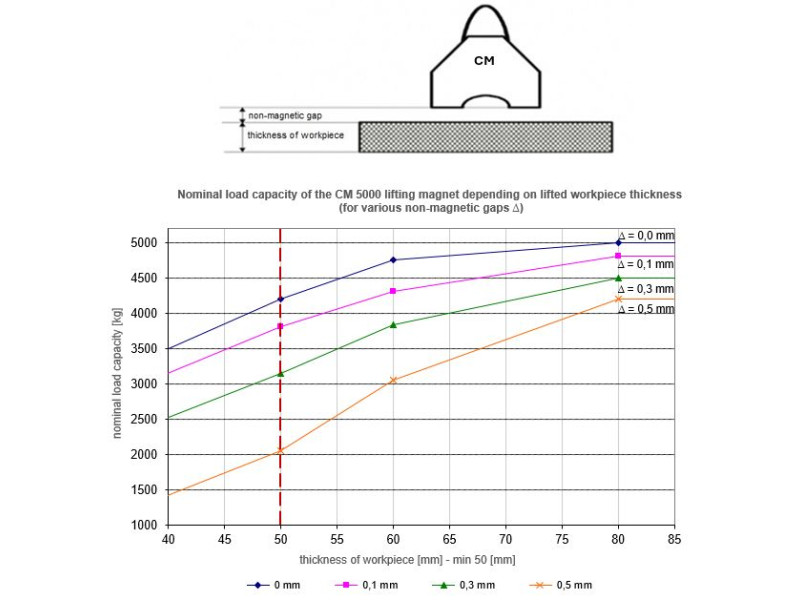

Prima di iniziare il lavoro, è importante considerare la dipendenza percentuale della capacità di sollevamento in funzione dello spessore dell'acciaio da sollevare (le curve di capacità di sollevamento sono riportate nel manuale).

Quando si movimentano pezzi rotondi come tubi, aste, alberi in acciaio, la capacità di carico massima si riduce:

La capacità di sollevamento effettiva di ciascun magnete di sollevamento dipende anche da:

♦ dalle dimensioni del traferro tra la superficie del magnete di sollevamento e il pezzo da sollevare (per ogni magnete di sollevamento sono indicate le caratteristiche di portata in funzione delle dimensioni del traferro non magnetico).

La capacità di carico dipende dallo spazio d'aria tra la superficie del magnete di sollevamento e il pezzo da sollevare. Se la rugosità superficiale del carico Ra è inferiore a 6,3 μm, la capacità della pinza non diminuisce. Questo è il caso di una superficie molto pulita, piatta e levigata.Se la rugosità della superficie dei materiali da sollevare Ra sarà superiore a 6,3 μm, si dovrà tenere conto dell'interstizio.
Per le superfici laminate arrugginite, si può ipotizzare un interstizio nell'intervallo (0,1-0,3 mm), mentre per le superfici porose ruvide l'interstizio è stimato nell'intervallo (0,3-0,5 mm).

Prima di iniziare il lavoro, consultare le istruzioni per la relazione percentuale della capacità di carico in funzione della distanza non magnetica.

La capacità di sollevamento effettiva di ciascun magnete di sollevamento dipende anche da:

♦ La composizione del carico da sollevare (maggiore è il contenuto di ferro, maggiore è la capacità di sollevamento):

*) sarà il carico ammissibile per un componente di un determinato materiale, se non ridotto da altri fattori (spessore, qualità della superficie, forma).

♦ la temperatura ambiente e la temperatura del pezzo da sollevare (non deve essere superiore a 80[^oC]).
Nei magneti di sollevamento, la sorgente del campo magnetico è costituita da magneti al neodimio sinterizzati, la cui temperatura massima di esercizio è di^80oC.

Offriamo:
- consulenza,
- assistenza,
- ricambi,
- ispezioni annuali e test di capacità di carico dei magneti di sollevamento, confermati da un certificato.
