Lengde
610 [mm]
Bredde
200 [mm]
Høyde
120 [mm]
Kabellengde
150 [cm]
Rektangulær
yes
Type magnet
another
Maksimal arbeidstemperatur
≤ 80 [°C]
Stolpeoppsett
transverse 3 + 1 mm
Vanntett
class IP67
Med separerbart magnetfelt
Magnetfeltbryter
yes, one for all planes
Strømforsyning
110 V DC
Håndteringsmodus
ręczny, automatyczny
For de små delene som holder
yes
Antall akser for å legge ved detaljer
1
Kraft som trengs for å montere (tiltrekke) gjenstander
140
Vekt
90 [kg]
Ytelsesparametere

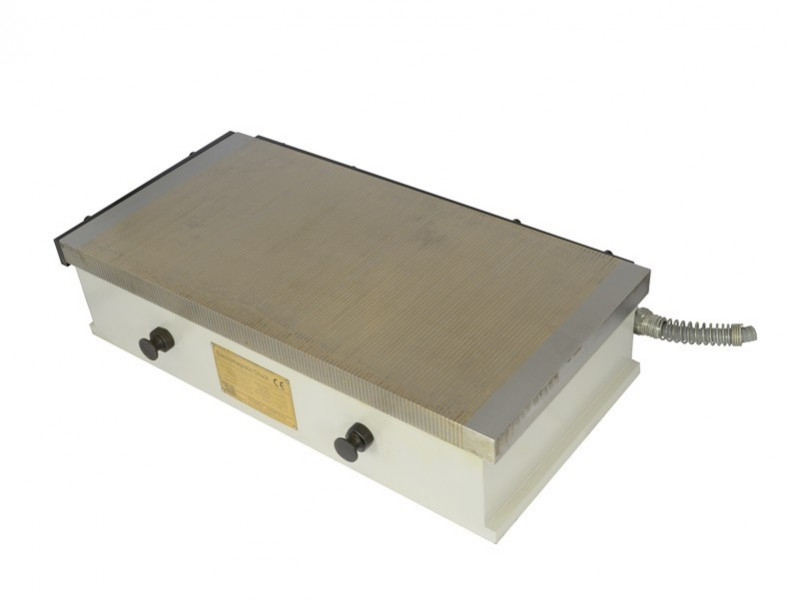

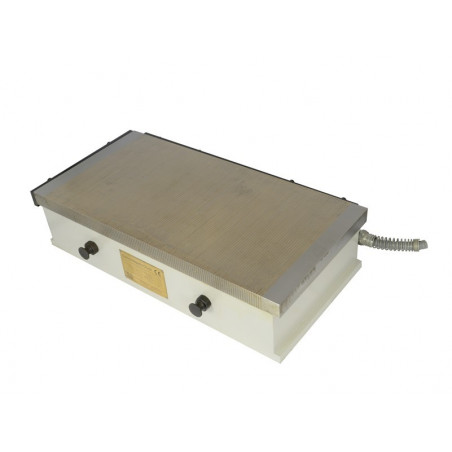

X11m elektromagnetiske chucker er konstruert for å spenne fast ferromagnetiske arbeidsstykker under maskinering. Chuckene kan brukes både i "tørr" drift og i kjølevæske (tetthetsklasse IP 67).
Bordene er egnet for bruk i slipemaskiner, elektriske utladningsmaskiner, trådkuttemaskiner og for ekstra fastspenning av ferromagnetiske arbeidsstykker samt for lett fresearbeid når det er nødvendig med tilgang til hele arbeidsstykket, eller når arbeidsstykkets overflate er svært ømfintlig og fastspenning i kjever kan skade overflaten.
Chucken drives av likestrøm på maks. 110V. Den kan styres av en styreenhet eller kobles direkte til en slipemaskin eller annen maskin med egnet tilkobling.
Styreenheten muliggjør trinnløs justering av spennkraften proporsjonalt med spenningen (i området 10-110 V likestrøm).
Magnetpolene er anordnet parallelt med messing- og stållamellene.
Type magnetisk poloppsett er tilgjengelig:
Chucken drives av likestrøm på maks. 110V. Den kan styres av en styreenhet eller kobles direkte til en slipemaskin eller annen maskin med egnet tilkobling.
Styreenheten muliggjør trinnløs justering av spennkraften proporsjonalt med spenningen (i området 10-110 V likestrøm).
Magnetpolene er anordnet parallelt med messing- og stållamellene.
Type magnetisk poloppsett er tilgjengelig:
Chuckens enhetlige design gjør den ekstremt stiv og holdbar, samtidig som presisjonen i fremstillingen garanterer høy bearbeidingsnøyaktighet.
Den har også ekstra støttestenger på to sider av bordet for å gjøre det lettere å immobilisere arbeidsstykker.
Arbeidsflatens tilstand har en svært sterk innflytelse på klemkraften, så det er mulig å regenerere arbeidsflaten ved sliping.
OBS: Den elektromagnetiske chucken inkluderer ikke en kontrollenhet.
stemf200x610_3+1
1 Artikkel
Spesifikke referanser
- ean13
- 5906236805998
