Dolžina
610 [mm]
Širina
200 [mm]
Višina
120 [mm]
Dolžina kabla
150 [cm]
Pravokotni
da
Vrsta magneta
drugo
Najvišja delovna temperatura
≤ 80 [°C]

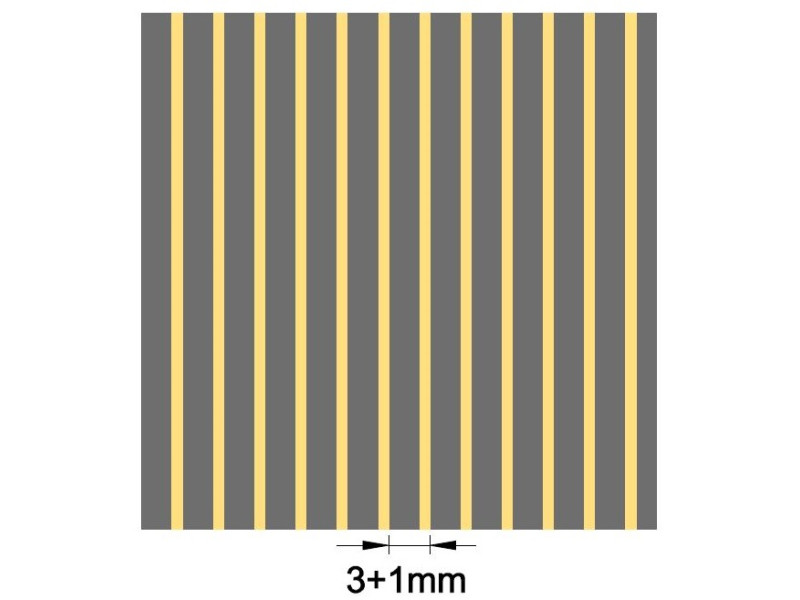

Razporeditev drogov
prečno 3 + 1 mm
Vodoodporen
razred IP67
Z ločljivim magnetnim poljem
da
Preklopnik magnetnega polja
da, eno za vsa letala
Napajanje
110 V DC
Način ravnanja
ręczny, automatyczny
Za držanje majhnih delov
da
Število osi za pripenjanje podrobnosti
1
Sila, ki je potrebna za pritrditev (pritegnitev) predmetov
140
Teža
90 [kg]
Parametri delovanja

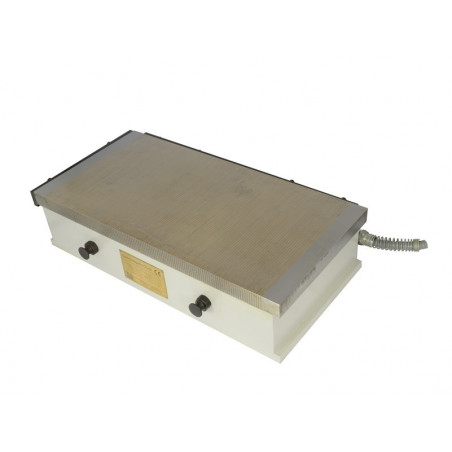

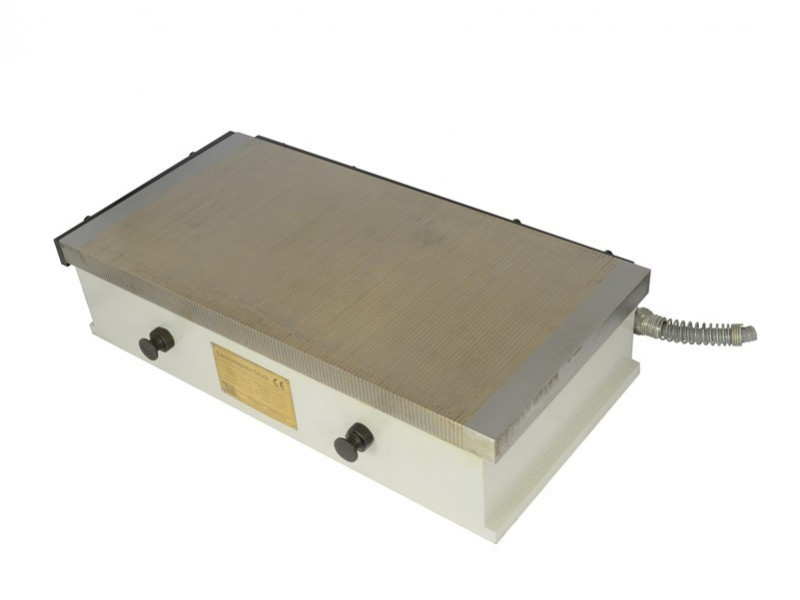

Elektromagnetna vpenjala X11m so zasnovana za vpenjanje feromagnetnih obdelovancev med strojno obdelavo. Prijemala se lahko uporabljajo za suho delovanje in v hladilnih sredstvih (razred tesnosti IP 67).
Stroji so primerni za uporabo v brusilnih strojih, strojih za električno praznjenje, strojih za rezanje žice in za pomožno vpenjanje feromagnetnih obdelovancev ter za lahka rezkalna dela, kadar je potreben dostop do celotnega obdelovanca ali kadar je površina obdelovanca zelo občutljiva in bi vpenjanje v čeljusti lahko poškodovalo površino.
Stroje za vpenjanje napaja enosmerni tok pri max. 110V. Upravljamo ga lahko s krmilnikom ali z neposredno povezavo z brusilnikom ali drugim strojem z ustreznim priključkom.
Krmilnik omogoča brezstopenjsko nastavitev vpenjalne sile sorazmerno z napetostjo (v območju 10-110 V DC).
Magnetni poli so razporejeni vzporedno z medeninastimi in jeklenimi lamelami.
Na voljo je vrsta sistema postavitve magnetnih polov:
Stroje za vpenjanje napaja enosmerni tok pri max. 110V. Upravljamo ga lahko s krmilnikom ali z neposredno povezavo z brusilnikom ali drugim strojem z ustreznim priključkom.
Krmilnik omogoča brezstopenjsko nastavitev vpenjalne sile sorazmerno z napetostjo (v območju 10-110 V DC).
Magnetni poli so razporejeni vzporedno z medeninastimi in jeklenimi lamelami.
Na voljo je vrsta sistema postavitve magnetnih polov:
Zaradi enotne zasnove je vpenjalnik izjemno tog in vzdržljiv, natančnost njegove izdelave pa zagotavlja visoko natančnost obdelave.
Na obeh straneh mize ima tudi dodatne podporne palice, ki olajšajo imobilizacijo obdelovancev.
Stanje delovne površine zelo močno vpliva na vpenjalno silo, zato je mogoče delovno površino regenerirati z brušenjem.
POZOR: Elektromagnetno vpenjalno držalo ne vključuje krmilnika.
stemf200x610_3+1
1 Izdelek
Posebna sklicevanja
- EAN13
- 5906236805998
