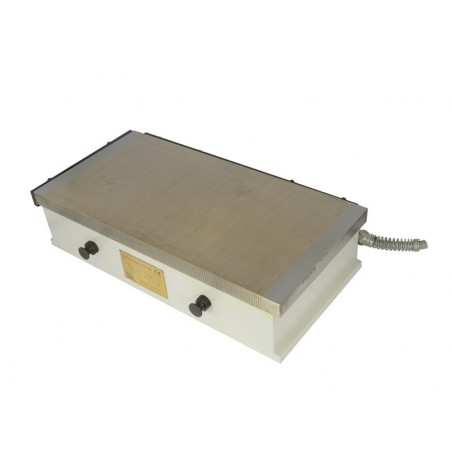

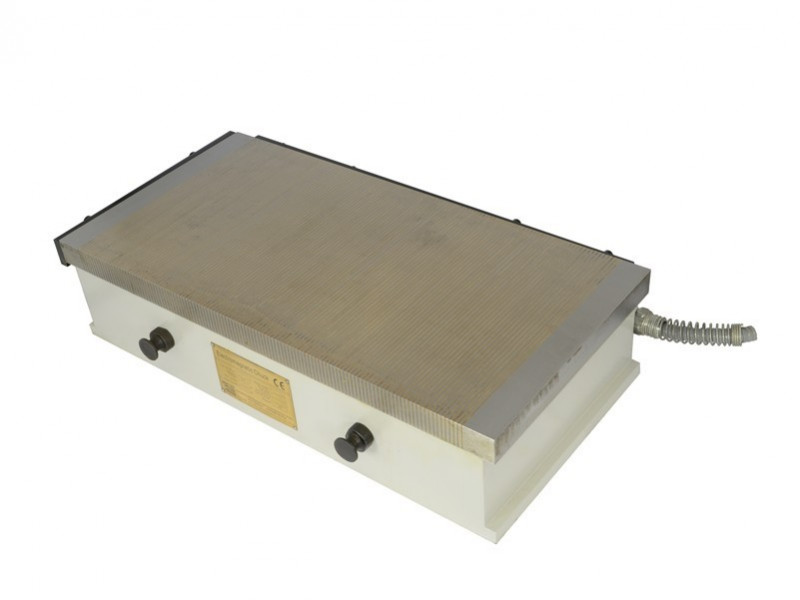

Plato electromagnético X11m 200 x 610
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Longitud
610 [mm]
Anchura
200 [mm]
Altura
120 [mm]
Longitud del cable
150 [cm]
Rectangular
sí
Tipo de imán
otro
Temperatura máxima de trabajo
≤ 80 [°C]

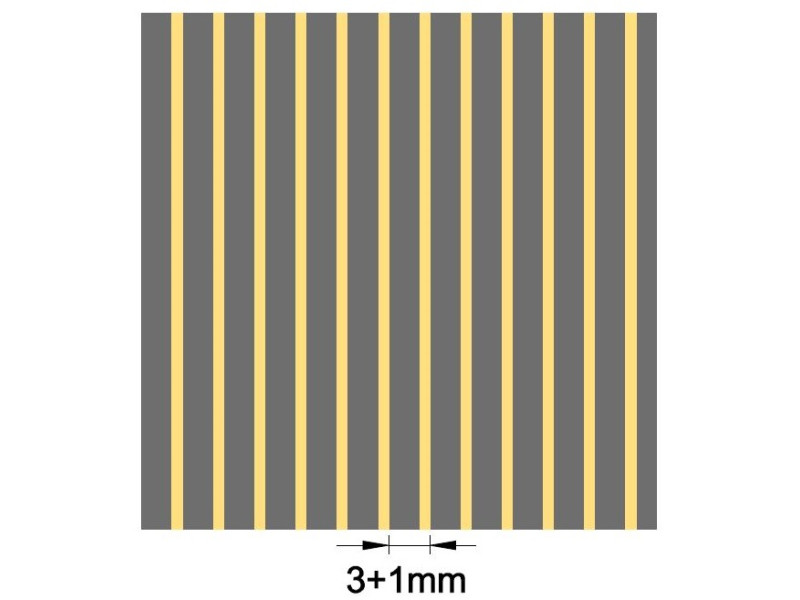

Disposición de los postes
transversal 3 + 1 mm
Impermeable
clase IP67
Con campo magnético separable
sí
Conmutador de campo magnético
sí, uno para todos los aviones
Alimentación
110 V CC
Modo de manipulación
ręczny, automatyczny
Para la sujeción de piezas pequeñas
sí
Número de ejes para adjuntar detalles
1
Fuerza necesaria para montar (atraer) objetos
140
Peso
90 [kg]
Parámetros de rendimiento
Los platos electromagnéticos X11m están diseñados para sujetar piezas ferromagnéticas durante el mecanizado. Los platos pueden utilizarse tanto en seco como con refrigerantes (clase de estanqueidad IP 67).
Las mesas son adecuadas para su uso en rectificadoras, máquinas de descarga eléctrica, máquinas de corte de alambre y para la sujeción auxiliar de piezas de trabajo ferromagnéticas, así como para trabajos de fresado ligero cuando se requiere acceso a toda la pieza de trabajo, o cuando la superficie de la pieza de trabajo es muy delicada y la sujeción en mordazas podría dañar la superficie.
El plato se alimenta con corriente continua a máx. 110V. Se puede controlar mediante un controlador o mediante conexión directa a una amoladora u otra máquina con una conexión adecuada.
El controlador permite el ajuste continuo de la fuerza de sujeción proporcional a la tensión (en el rango 10-110V CC).
Los polos magnéticos están dispuestos en paralelo a las láminas de latón y acero.
Sistema de disposición de los polos magnéticos disponible:
El plato se alimenta con corriente continua a máx. 110V. Se puede controlar mediante un controlador o mediante conexión directa a una amoladora u otra máquina con una conexión adecuada.
El controlador permite el ajuste continuo de la fuerza de sujeción proporcional a la tensión (en el rango 10-110V CC).
Los polos magnéticos están dispuestos en paralelo a las láminas de latón y acero.
Sistema de disposición de los polos magnéticos disponible:
El diseño uniforme del plato lo hace extremadamente rígido y duradero, mientras que la precisión de su fabricación garantiza una gran exactitud de mecanizado.
Además, dispone de barras de apoyo adicionales en dos lados de la mesa para facilitar la inmovilización de las piezas de trabajo.
El estado de la superficie de trabajo influye mucho en la fuerza de amarre, por lo que es posible regenerar la superficie de trabajo mediante rectificado.
ATENCIÓN: El plato electromagnético no incluye regulador.
stemf200x610_3+1
