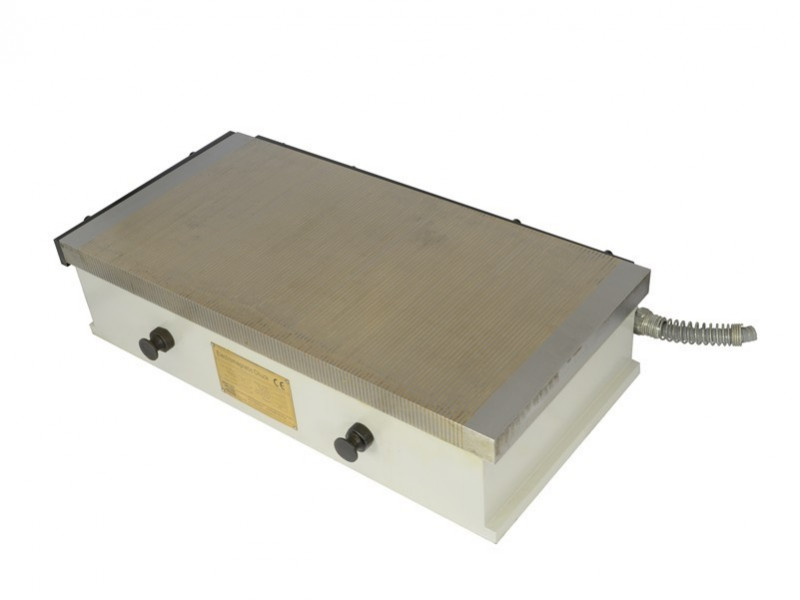

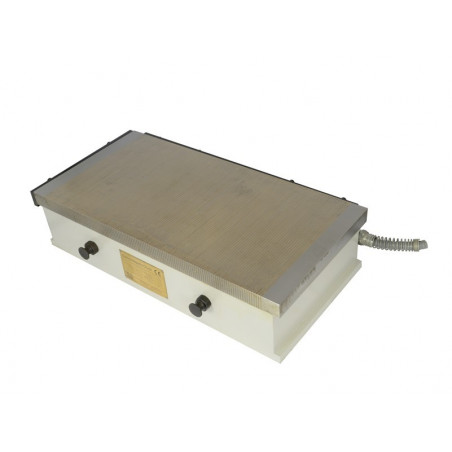

Mandril eletromagnético X11m 200 x 610
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Comprimento
610 [mm]
Largura
200 [mm]
Altura
120 [mm]
Comprimento do cabo
150 [cm]
Retangular
sim
Tipo de íman
outro
Temperatura máxima de funcionamento
≤ 80 [°C]

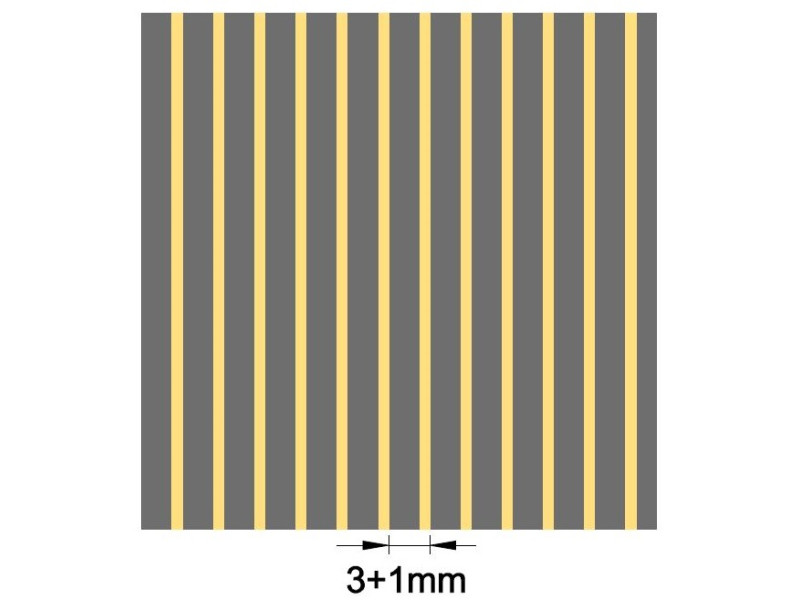

Disposição dos postes
transversal 3 + 1 mm
À prova de água
classe IP67
Com campo magnético separável
sim
Comutador de campo magnético
sim, um para todos os aviões
Alimentação eléctrica
110 V DC
Modo de manuseamento
ręczny, automatyczny
Para a fixação das peças pequenas
sim
Número de eixos para anexar pormenores
1
Força necessária para montar (para atrair) objectos
140
Peso
90 [kg]
Parâmetros de desempenho
Os mandris electromagnéticos X11m foram concebidos para fixar peças ferromagnéticas durante a maquinagem. Os mandris podem ser utilizados em funcionamento "seco", bem como em líquidos de refrigeração (classe de estanquicidade IP 67).
As mesas são adequadas para utilização em máquinas de retificação, máquinas de descarga eléctrica, máquinas de corte de fio e para fixação auxiliar de peças ferromagnéticas, bem como para trabalhos de fresagem ligeira quando é necessário acesso a toda a peça de trabalho, ou quando a superfície da peça de trabalho é muito delicada e a fixação em mandíbulas poderia danificar a superfície.
O mandril é alimentado por corrente contínua a um máx. 110V. Pode ser controlado por um controlador ou por ligação direta a uma rebarbadora ou outra máquina com uma ligação adequada.
O controlador permite o ajuste contínuo da força de aperto proporcional à tensão (na gama 10-110V DC).
Os pólos magnéticos estão dispostos paralelamente às lamelas de latão e aço.
Tipo de sistema de disposição dos pólos magnéticos disponível:
O mandril é alimentado por corrente contínua a um máx. 110V. Pode ser controlado por um controlador ou por ligação direta a uma rebarbadora ou outra máquina com uma ligação adequada.
O controlador permite o ajuste contínuo da força de aperto proporcional à tensão (na gama 10-110V DC).
Os pólos magnéticos estão dispostos paralelamente às lamelas de latão e aço.
Tipo de sistema de disposição dos pólos magnéticos disponível:
O design uniforme do mandril torna-o extremamente rígido e durável, enquanto a precisão do seu fabrico garante uma elevada precisão de maquinagem.
Além disso, dispõe de barras de apoio adicionais nos dois lados da mesa para facilitar a imobilização das peças.
O estado da superfície de trabalho tem uma influência muito forte na força de aperto, pelo que é possível regenerar a superfície de trabalho por retificação.
ATENÇÃO: O mandril eletromagnético não inclui um controlador.
stemf200x610_3+1
