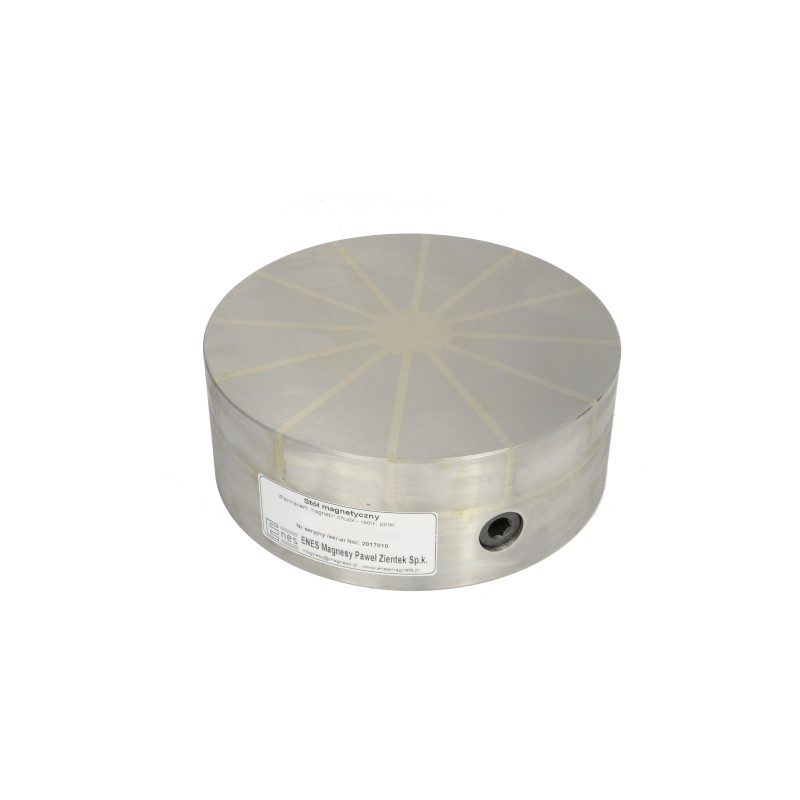

Permanent magnetisk chuck (sirkulær) TC-200R

Permanentmagnetisk spennhylse (sirkulær) TC-200R

De sirkulære permanente magnetchuckene i TC-serien med radial magnetfeltkonfigurasjon er designet for å klemme fast ferromagnetiske arbeidsstykker (jern, konstruksjonsstål, legert stål, støpejern) under sliping, fresing og elektrisk utladningsbearbeiding. For materialer med høye magnetiske egenskaper (stål med høyt jerninnhold) kan chuckene brukes som holdere ved dreieoperasjoner.

Vi kan mot betaling utføre installasjon av spor i bunnen eller de fire gjengede hullene (se vedleggene). Spennholderens kropp består av en enkelt stålblokk, mens toppplaten er laget av stål og messinglameller som er plassert vekselvis. Sirkulære spennholdere i TC-serien bruker neodymmagneter, slik at det oppnås en maksimal magnetisk holdekraft på ca. 160 N/cm². Magnetfeltet kan slås på ved hjelp av en spak (unbrakonøkkel) ved å dreie spaken 180^o mot høyre. For å slå av feltet, må spaken dreies motsatt vei.

Chuckens stive konstruksjon muliggjør svært presis bearbeiding, mens dens tetthet gjør det mulig å bruke chucken til operasjoner som involverer kjølevæske eller operasjoner i full nedsenking. Den enkle konstruksjonen sikrer lang og pålitelig drift av enheten. Fraværet av elektrisk strømforsyning gjør chucken helt sikker under drift. Den radiale magnetfeltkonfigurasjonen sikrer optimal klemning av hylser, rør og andre profiler.

Klemkraften avhenger av følgende parametere:

• materialtype (klemkraften øker proporsjonalt med jerninnholdet i stålet):

- Armco-jern 100 %
- lavkarbonstål 90 % (St3s)
- høykarbonstål 80 % (St45)
- legert stål 70 % (Corrax)
- høylegert stål 65 % (1.2436)
- støpejern 50 %

• ruhet på overflaten av chucken og arbeidsstykket som er klemt fast:

- for Ra opp til 0,08 µm 100 %
- for Ra opp til 0,20 µm 90 %
- for Ra opp til 1,25 µm 70 %
- for Ra opp til 6,30 µm 50 %
- for Ra opp til 25,00 µm 30 %

• tykkelse på det fastspente arbeidsstykket (testene ble utført på plater med størrelsen 20 x 20 mm laget av Armco-jern):

• kontaktareal – for å sikre god festeevne kan arbeidsstykkene ikke være kortere enn 3 mm, og i tillegg bør de, ved små overflater, omgis av hjelpeplater. Maksimal klemkraft per cm^² oppnås for arbeidsstykker med et areal på ca. 4 cm².
  En ytterligere økning i arbeidsstykkets areal gir ikke høyere klemkraft. Det er også viktig at det klemte arbeidsstykket er parallelt med chucken, fordi enhver ujevnhet, selv den minste, fører til en reduksjon i klemkraften. Chuckens utforming
  gjør det mulig å regenerere arbeidsområdet ved å slipe det ned til en tykkelse på 5 mm.

De sirkulære permanentmagnetiske sinus-chuckene som er tilgjengelige i vårt tilbud, presenteres nedenfor:
