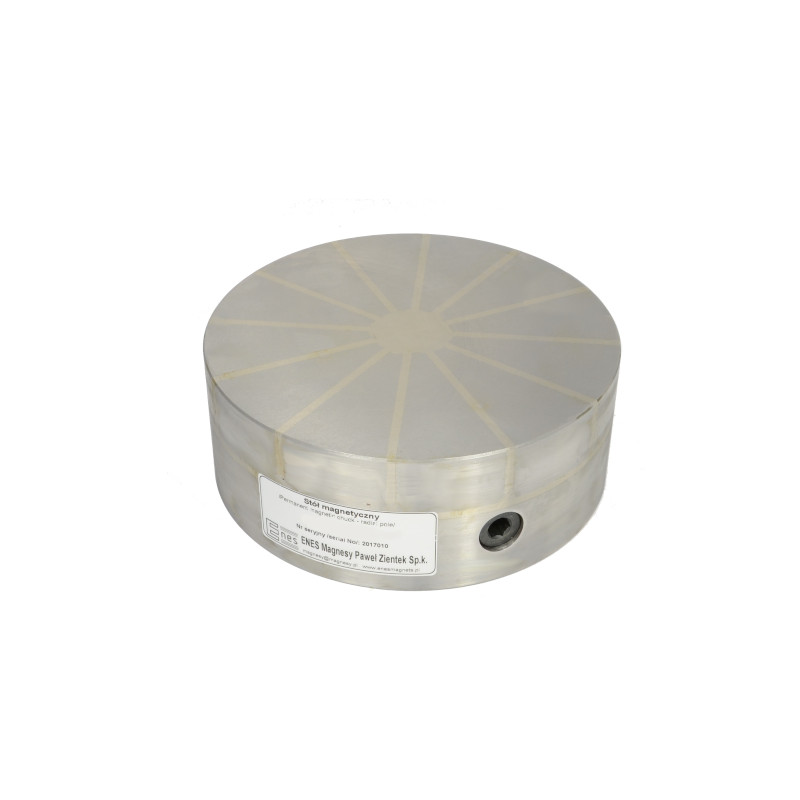

Mandrino magnetico permanente (circolare) TC-200R

Morsa magnetica permanente (circolare) TC-200R

I mandrini magnetici permanenti circolari della serie TC con configurazione a campo magnetico radiale sono progettati per serrare pezzi ferromagnetici (ferro, acciaio strutturale, acciaio legato, ghisa) durante la rettifica, la fresatura e l'elettroerosione. Nel caso di materiali con elevate proprietà magnetiche (acciai ad alto tenore di ferro), i mandrini possono essere utilizzati come supporti nelle operazioni di tornitura.

Possiamo realizzare, a pagamento, le scanalature sul fondo o i quattro fori filettati (vedi allegati). Il corpo del mandrino è costituito da un unico blocco di acciaio, mentre la piastra superiore è realizzata con lamelle di acciaio e ottone disposte in modo alternato. I mandrini circolari della serie TC utilizzano magneti al neodimio, in modo da raggiungere una forza di tenuta magnetica massima di circa 160 N/cm². Il campo magnetico può essere attivato utilizzando una leva (chiave a brugola), ruotandola di 180° verso destra. Per disattivare il campo, la leva deve essere ruotata in senso inverso.

La struttura rigida del mandrino consente una lavorazione molto precisa, mentre la sua tenuta permette di utilizzare il mandrino per operazioni che prevedono l'uso di refrigerante o operazioni in immersione totale. La semplicità del design garantisce un funzionamento lungo e affidabile del dispositivo. L'assenza di alimentazione elettrica rende il mandrino completamente sicuro durante il funzionamento. La disposizione radiale del campo magnetico assicura un serraggio ottimale di manicotti, tubi e altri profili.

La forza di serraggio dipende dai seguenti parametri:

• tipo di materiale (la forza di serraggio aumenta proporzionalmente al contenuto di ferro nell'acciaio):

- ferro Armco 100%
- acciaio a basso tenore
di carbonio 90% (St3s) - acciaio ad alto tenore di carbonio 80% (St45)
- acciaio legato 70% (Corrax)
- acciaio superlegato 65% (1.2436)
- ghisa 50%

• rugosità della superficie del mandrino e del pezzo serrato:

- per Ra fino a 0,08 µm 100%
- per Ra fino a 0,20 µm 90%
- per Ra fino a 1,25 µm 70%
- per Ra fino a 6,30 µm 50%
- per Ra fino a 25,00 µm 30%

• spessore del pezzo serrato (le prove sono state effettuate su piastre di dimensioni 20 x 20 mm in ghisa Armco):

• area di contatto - per garantire una buona tenuta, i pezzi non possono essere più corti di 3 mm e, inoltre, nel caso di superfici ridotte, devono essere circondati da piastre ausiliarie. La forza di serraggio massima per cm^² si ottiene per pezzi con un'area di circa 4 cm².
  Un ulteriore aumento dell'area del pezzo non si traduce in una maggiore forza di serraggio. È inoltre importante che il pezzo serrato sia parallelo al mandrino, poiché ogni irregolarità, anche minima, causa una diminuzione della forza di serraggio.
  Il design del mandrino consente di rigenerare l'area di lavoro levigandola fino a uno spessore di 5 mm.

Di seguito sono presentati i mandrini sinusoidali a magneti permanenti circolari disponibili nella nostra offerta:
