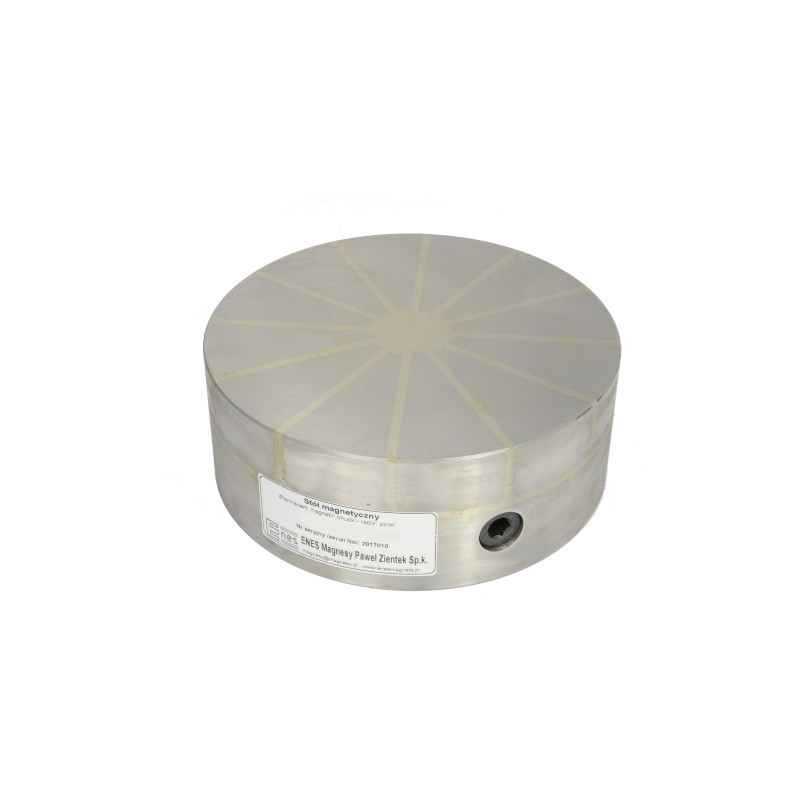

Trajno magnetno vpenjalno držalo (krožno) TC-200R

Trajni magnetni vpenjalnik (okrogel) TC-200R

Okrožni trajni magnetni vpenjalniki serije TC z radialno konfiguracijo magnetnega polja so namenjeni za vpenjanje feromagnetnih obdelovancev (železo, konstrukcijsko jeklo, legirano jeklo, lito železo) med brušenjem, rezkanjem in elektroerozijsko obdelavo. Pri materialih z visokimi magnetnimi lastnostmi (jekla z visoko vsebnostjo železa) se vpenjalniki lahko uporabljajo kot držala pri struženju.

Za doplačilo lahko izvedemo vgradnjo utorov na dnu ali štirih navojnih lukenj (glej priloge). Telo vpenjala je izdelano iz enega samega jeklenega bloka, zgornja plošča pa iz jekla in medsebojno zamenljivih medeninastih lamel. Okroglastna vpenjala serije TC uporabljajo neodimove magnete, s čimer se doseže največja magnetna zadrževalna sila približno 160 N/cm². Magnetno polje se vklopi z ročico (imbus ključ), tako da se ročico zavrti za 180^o v desno. Za izklop polja je treba ročico zavrteti v nasprotno smer.

Trdna konstrukcija vpenjala omogoča zelo natančno obdelavo, njegova tesnost pa omogoča uporabo vpenjala pri delih z uporabo hladilne tekočine ali pri delih v popolni potopitvi. Preprostost konstrukcije zagotavlja dolgo in zanesljivo delovanje naprave. Ker vpenjalo nima električnega napajanja, je med delovanjem popolnoma varno. Radialna razporeditev magnetnega polja zagotavlja optimalno vpenjanje puš, cevi in drugih profilov.

Sila vpenjanja je odvisna od naslednjih parametrov:

• vrsta materiala (pritrdilna sila se povečuje sorazmerno z vsebnostjo železa v jeklu):

- Armco železo 100 %
- nizkoogljično jeklo 90 % (St3s)
- visokoogljično jeklo 80 % (St45)
- legirano jeklo 70 % (Corrax)
- visokolegirano jeklo 65 % (1.2436)
- lito železo 50 %

• hrapavost površine vpenjalnega sklopka in vpenjanega obdelovanca:

- za Ra do 0,08 µm 100 %
- za Ra do 0,20 µm 90 %
- za Ra do 1,25 µm 70 %
- za Ra do 6,30 µm 50 %
- za Ra do 25,00 µm 30 %

• debelina vpetega obdelovanca (preskusi so bili opravljeni na ploščah velikosti 20 x 20 mm iz Armco železa):

• stična površina – za zagotovitev dobrega oprijema obdelovanci ne smejo biti krajši od 3 mm, poleg tega pa morajo biti v primeru majhnih površin obdani s pomožnimi ploščami. Največja vpenjalna sila na cm² se doseže pri obdelovancih s površino približno 4 cm².
  Nadaljnje povečanje površine obdelovanca ne pomeni večje vpenjalne sile. Pomembno je tudi, da je vpenjani obdelovanec vzporeden s prijemalom, saj vsaka, še tako majhna neravnina povzroči zmanjšanje vpenjalne sile.
  Konstrukcija prijemala omogoča obnovo delovne površine z brušenjem do debeline 5 mm.

V naši ponudbi so na voljo naslednji krožni vpenjalni sklopi s trajnimi magneti:
