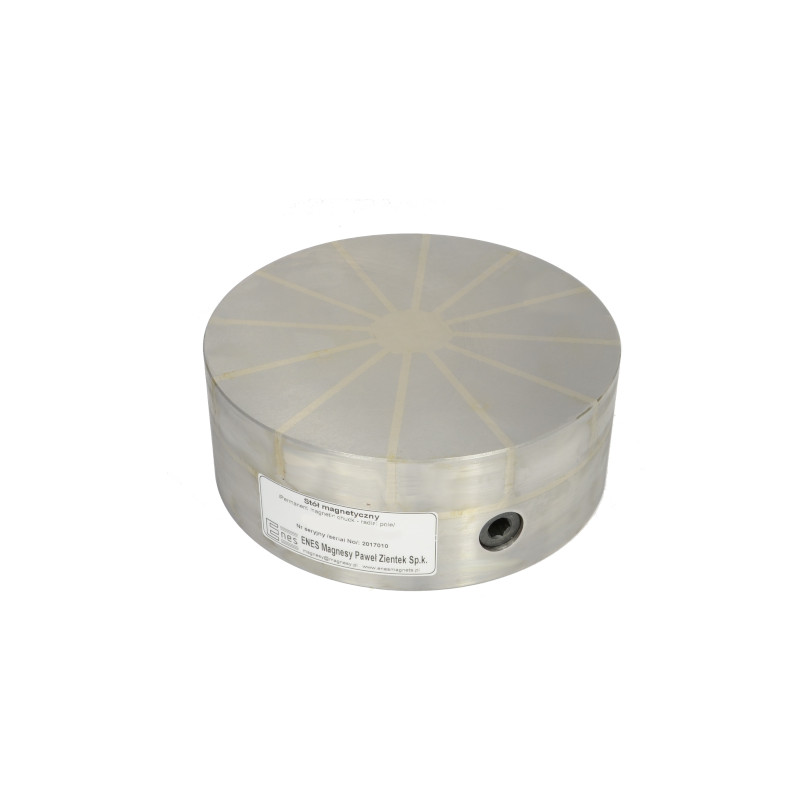

Permanent magnetische klauwplaat (rond) TC-200R

Permanente magneetklem (rond) TC-200R

De ronde permanente magnetische spanklemmen uit de TC-serie met een radiale magnetische veldconfiguratie zijn ontworpen om ferromagnetische werkstukken (ijzer, constructiestaal, gelegeerd staal, gietijzer) vast te klemmen tijdens slijpen, frezen en vonkverspaning. Bij materialen met hoge magnetische eigenschappen (staalsoorten met een hoog ijzergehalte) kunnen de spanklemmen worden gebruikt als houders bij draaibewerkingen.

Tegen betaling kunnen wij de groeven aan de onderkant of de vier schroefgaten aanbrengen (zie de bijlagen). Het lichaam van de spanklem bestaat uit één enkel blok staal, terwijl de bovenplaat is gemaakt van afwisselend geplaatste lamellen van staal en messing. De ronde spanklemmen uit de TC-serie maken gebruik van neodymiummagneten, waardoor een maximale magnetische houdkracht van ca. 160 N/cm^² wordt bereikt. Het magnetische veld kan worden ingeschakeld met behulp van een hendel (inbussleutel), door de hendel 180^o naar rechts te draaien. Om het veld uit te schakelen, moet de hendel in omgekeerde richting worden gedraaid.

De stijve structuur van de klauwplaat maakt zeer nauwkeurige bewerking mogelijk, terwijl de dichtheid het gebruik van de klauwplaat toestaat bij bewerkingen met koelvloeistof of bewerkingen onder volledige onderdompeling. De eenvoud van het ontwerp garandeert een lange en betrouwbare werking van het apparaat. Het ontbreken van een elektrische voeding maakt de klauwplaat volledig veilig tijdens het gebruik. De radiale opstelling van het magnetische veld zorgt voor een optimale klemming van hulzen, buizen en andere profielen.

De klemkracht is afhankelijk van de volgende parameters:

• soort materiaal (de klemkracht neemt evenredig toe met het ijzergehalte in staal):

- Armco-ijzer 100%
- koolstofarm staal 90% (St3s)
- koolstofrijk staal 80% (St45)
- gelegeerd staal 70% (Corrax)
- hooggelegeerd staal 65% (1.2436)
- gietijzer 50%

• ruwheid van het oppervlak van de klauwplaat en het geklemde werkstuk:

- voor Ra tot 0,08 µm 100%
- voor Ra tot 0,20 µm 90%
- voor Ra tot 1,25 µm 70%
- voor Ra tot 6,30 µm 50%
- voor Ra tot 25,00 µm 30%

• dikte van het geklemde werkstuk (de tests werden uitgevoerd op platen van 20 x 20 mm van Armco-ijzer):

• contactoppervlak - om een goede bevestiging te garanderen, mogen werkstukken niet korter zijn dan 3 mm en bovendien moeten ze, in het geval van kleine oppervlakken, worden omgeven door hulpplaten. De maximale klemkracht per cm^² wordt bereikt bij werkstukken met een oppervlakte van ca. 4 cm².
  Een verdere vergroting van de werkstukoppervlakte leidt niet tot een hogere klemkracht. Het is ook belangrijk dat het geklemde werkstuk parallel aan de spanklem ligt, omdat elke oneffenheid, zelfs de kleinste, een afname van de klemkracht veroorzaakt.
  Het ontwerp van de spanklem maakt het mogelijk het werkoppervlak te vernieuwen door het tot een dikte van 5 mm te slijpen.
