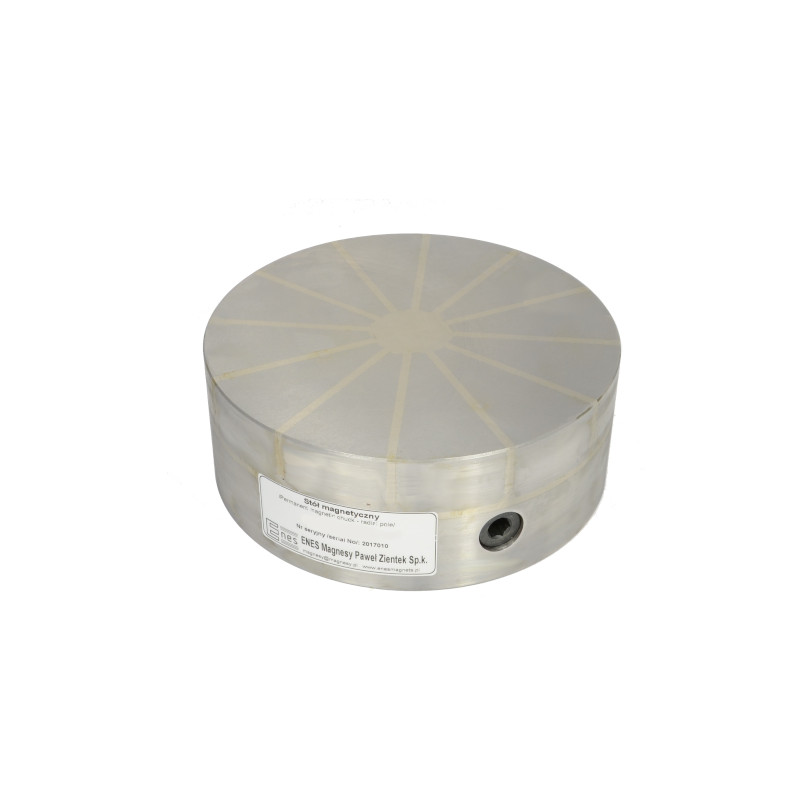

Патрон з постійним магнітом (круглий) TC-200R

Постійномагнітний патрон (круговий) TC-200R

Круглі постійні магнітні патрони серії TC з радіальною конфігурацією магнітного поля призначені для затискання феромагнітних заготовок (залізо, конструкційна сталь, легована сталь, чавун) під час шліфування, фрезерування та електроіскрової обробки. У випадку матеріалів з високими магнітними властивостями (сталі з високим вмістом заліза) патрони можуть використовуватися як затискачі під час токарної обробки.

За додаткову плату ми можемо виконати монтаж пазів у нижній частині або чотирьох отворів з різьбою (див. додатки). Корпус патрона складається з єдиного сталевого блоку, а його верхня пластина виготовлена зі сталевих та латунних ламелей, розміщених по черзі. У круглих патронах серії TC використовуються неодимові магніти, завдяки чому досягається максимальна сила магнітного утримання приблизно 160 ^Н/^см². Магнітне поле можна увімкнути за допомогою важеля (шестигранного ключа), повернувши його вправо на 180°. Щоб вимкнути поле, важіль слід повернути у зворотному напрямку.

Жорстка конструкція патрона забезпечує дуже точну обробку, а його герметичність дозволяє використовувати патрон для операцій із застосуванням охолоджувальної рідини або операцій у повній зануреній. Простота конструкції гарантує тривалу та надійну роботу пристрою. Відсутність електричного живлення робить патрон повністю безпечним під час роботи. Радіальне розташування магнітного поля забезпечує оптимальне затискання втулок, труб та інших профілів.

Сила затиску залежить від таких параметрів:

• типу матеріалу (сила затиску зростає пропорційно до вмісту заліза в сталі):

- залізо Armco 100%
- низьковуглецева
сталь 90% (St3s) - високовуглецева сталь 80% (St45)
- легована сталь 70% (Corrax)
- високолегована сталь 65% (1.2436)
- чавун 50%

• шорсткість поверхні патрона та затиснутого заготовки:

- для Ra до 0,08 мкм 100%
- для Ra до 0,20 мкм
90%- для Ra до 1,25 мкм 70%
- для Ra до 6,30 мкм
50%- для Ra до 25,00 мкм 30%

• товщина затиснутої заготовки (випробування проводилися для пластин розміром 20 x 20 мм, виготовлених із чавуну Armco):

• площа контакту - для забезпечення надійного утримання заготовки не можуть бути коротшими за 3 мм, а також, у випадку невеликих поверхонь, їх слід оточити допоміжними пластинами. Максимальне зусилля затиску на ^см² досягається для деталей площею приблизно 4 см².
  Подальше збільшення площі деталі не призводить до підвищення зусилля затиску. Важливо також, щоб затиснута деталь була паралельна патрону, оскільки будь-яка шорсткість, навіть найменша, спричиняє зниження зусилля затиску.
  Конструкція патрона дозволяє відновлювати робочу поверхню шляхом шліфування до товщини 5 мм.

Нижче представлені синові патрони з постійними магнітами круглої форми, доступні в нашій пропозиції:
