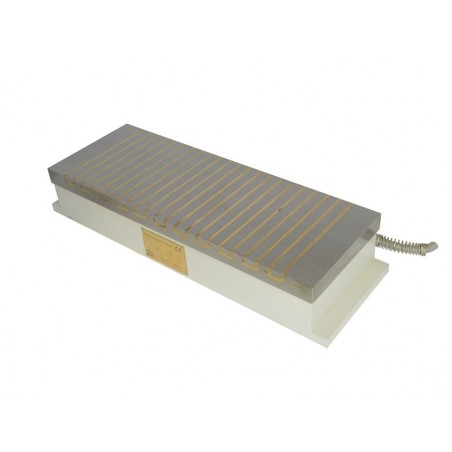

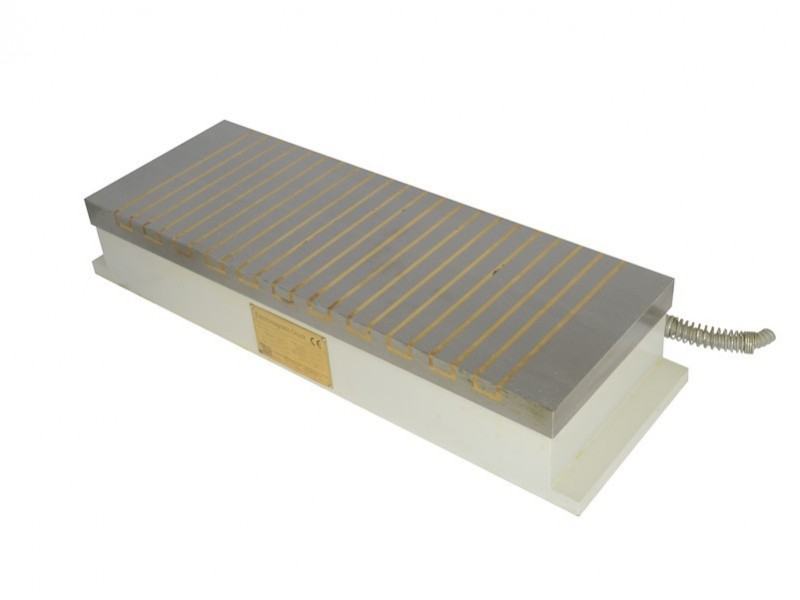

Mandril eletromagnético X11 200 x 560
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Comprimento
560 [mm]
Largura
200 [mm]
Altura
105 [mm]
Comprimento do cabo
150 [cm]
Retangular
sim
Tipo de íman
outro
Temperatura máxima de funcionamento
≤ 80 [°C]
Disposição dos postes
transversal 18 + 4 mm
À prova de água
classe IP67
Com campo magnético separável
sim
Comutador de campo magnético
sim, um para todos os aviões
Alimentação eléctrica
110 V DC
Modo de manuseamento
ręczny, automatyczny
Para a fixação das peças pequenas
sim
Número de eixos para anexar pormenores
1
Força necessária para montar (para atrair) objectos
140
Peso
65 [kg]
Parâmetros de desempenho
Os mandris electromagnéticos X11 e X91 foram concebidos para fixar peças ferromagnéticas durante a maquinagem. Os mandris podem ser utilizados em funcionamento a "seco", bem como em líquidos de refrigeração (classe de estanquicidade IP 67).
As mesas são adequadas para utilização em máquinas de retificação, máquinas de descarga eléctrica, máquinas de corte de fio e para fixação auxiliar de peças ferromagnéticas, bem como para trabalhos de fresagem ligeira quando é necessário acesso a toda a peça de trabalho, ou quando a superfície da peça de trabalho é muito delicada e a fixação em mandíbulas poderia danificar a superfície.
O mandril é alimentado por corrente contínua a um máx. 110V. Pode ser controlado por um controlador ou por ligação direta a uma rebarbadora ou a outra máquina com uma ligação adequada.
O controlador permite o ajuste contínuo da força de aperto proporcional à tensão (na gama 10-110V DC).
Os pólos magnéticos estão dispostos paralelamente às lamelas de latão e de aço.
Estão disponíveistipos de sistemas dedisposição dos pólos magnéticos :
O mandril é alimentado por corrente contínua a um máx. 110V. Pode ser controlado por um controlador ou por ligação direta a uma rebarbadora ou a outra máquina com uma ligação adequada.
O controlador permite o ajuste contínuo da força de aperto proporcional à tensão (na gama 10-110V DC).
Os pólos magnéticos estão dispostos paralelamente às lamelas de latão e de aço.
Estão disponíveistipos de sistemas dedisposição dos pólos magnéticos :
O design uniforme do mandril torna-o extremamente rígido e durável, enquanto a precisão do seu fabrico garante uma elevada precisão de maquinação.
Dispõe ainda de barras de apoio adicionais em dois lados da mesa para facilitar a imobilização das peças.
O estado da superfície de trabalho tem uma influência muito forte na força de aperto, pelo que é possível regenerar a superfície de trabalho através de retificação.
ATENÇÃO: O mandril eletromagnético não inclui um controlador.
stem200x560_18+4
