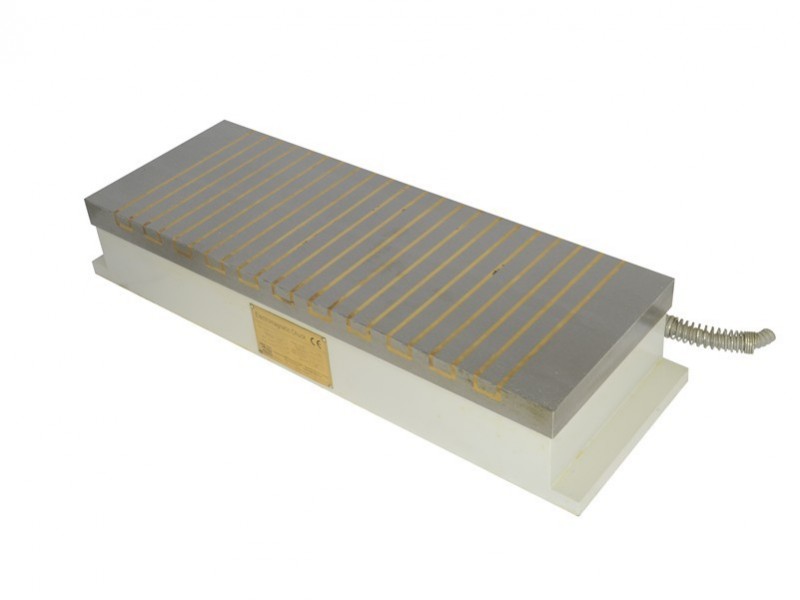

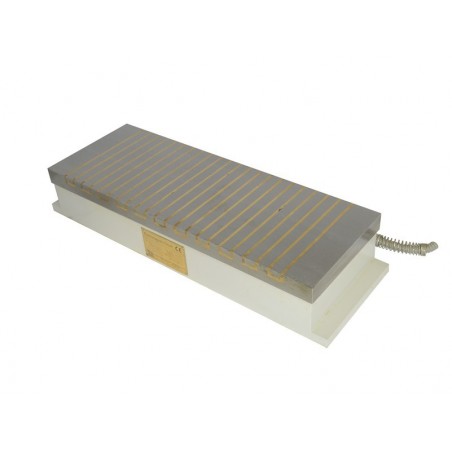

Elektromanyetik ayna X11 200 x 560
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Uzunluk
560 [mm]
Genişlik
200 [mm]
Yükseklik
105 [mm]
Kablo uzunluğu
150 [cm]
Dikdörtgen
Evet.
Mıknatıs tipi
başka bir
Maksimum çalışma sıcaklığı
≤ 80 [°C]
Kutup düzeni
enine 18 + 4 mm
Su geçirmez
IP67 sınıfı
Ayrılabilir manyetik alan ile
Evet.
Manyetik alan değiştirici
evet, tüm uçaklar için bir tane
Güç kaynağı
110 V DC
Kullanım modu
ręczny, automatyczny
Küçük parçaları tutmak için
Evet.
Detayların ekleneceği eksen sayısı
1
Öğeleri monte etmek (çekmek) için gereken kuvvet
140
Ağırlık
65 [kg]
Performans parametreleri
X11 ve X91 elektromanyetik aynalar, işleme sırasında ferromanyetik iş parçalarını sıkıştırmak için tasarlanmıştır. Aynalar 'kuru' çalışmanın yanı sıra soğutma sıvılarında da kullanılabilir (IP 67 sızdırmazlık sınıfı).
Tablalar, taşlama makinelerinde, elektrik deşarj makinelerinde, tel kesme makinelerinde ve ferromanyetik iş parçalarının yardımcı kelepçelenmesinde ve ayrıca tüm iş parçasına erişim gerektiğinde veya iş parçasının yüzeyi çok hassas olduğunda ve çenelerde kelepçeleme yüzeye zarar verebileceğinde hafif frezeleme işlerinde kullanım için uygundur.
Ayna, maks. 110V. Bir kontrolör tarafından veya bir taşlama makinesine veya uygun bir bağlantıya sahip başka bir makineye doğrudan bağlanarak kontrol edilebilir.
Kontrolör, sıkıştırma kuvvetinin voltajla orantılı olarak kademesiz ayarlanmasına izin verir (10-110V DC aralığında).
Manyetik kutuplar pirinç ve çelik lamellere paralel olarak düzenlenmiştir.
Manyetik kutup yerleşim sistemitürleri mevcuttur:
Ayna, maks. 110V. Bir kontrolör tarafından veya bir taşlama makinesine veya uygun bir bağlantıya sahip başka bir makineye doğrudan bağlanarak kontrol edilebilir.
Kontrolör, sıkıştırma kuvvetinin voltajla orantılı olarak kademesiz ayarlanmasına izin verir (10-110V DC aralığında).
Manyetik kutuplar pirinç ve çelik lamellere paralel olarak düzenlenmiştir.
Manyetik kutup yerleşim sistemitürleri mevcuttur:
Aynanın tek tip tasarımı onu son derece sağlam ve dayanıklı kılarken, üretiminin hassasiyeti yüksek işleme doğruluğunu garanti eder.
Ayrıca, iş parçalarının sabitlenmesini kolaylaştırmak için tablanın iki tarafında ek destek çubukları vardır.
Çalışma yüzeyinin durumu sıkma kuvveti üzerinde çok güçlü bir etkiye sahiptir, bu nedenle çalışma yüzeyini taşlayarak yeniden oluşturmak mümkündür.
DİKKAT: Elektromanyetik ayna bir kontrolör içermez.
