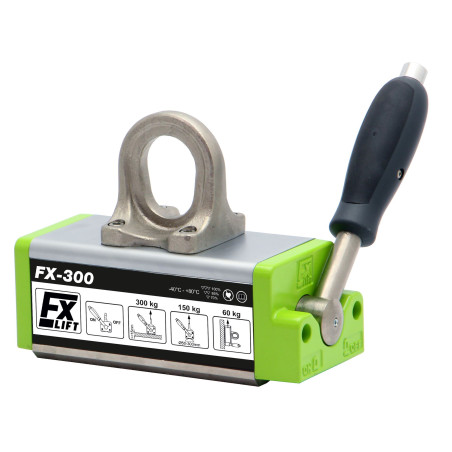

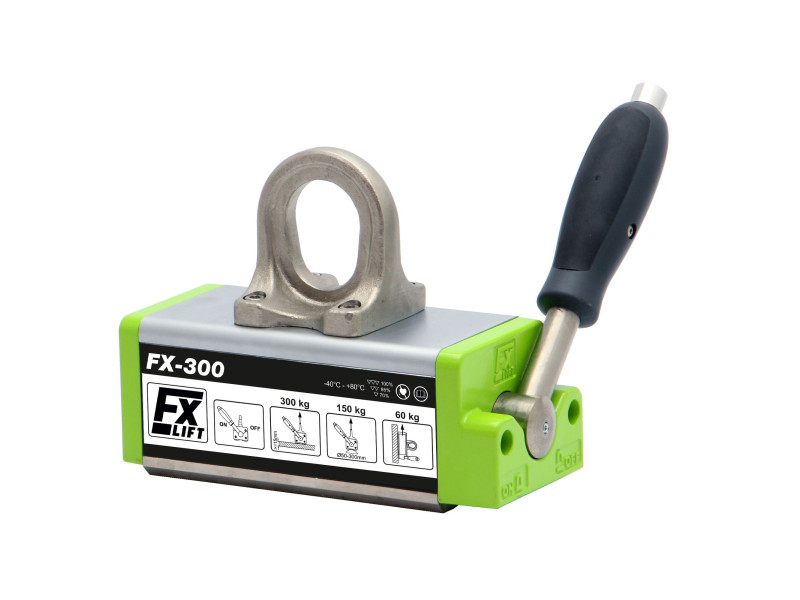

Magnet de ridicare FX-300

De	Preț net	Preț brut
1 buc.	€559.00	€687.57

Cantitate

Cantitate disponibilă:16 buc.

Termen de livrare: 8-10 zile lucrătoare

Puneți o întrebare

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descriere

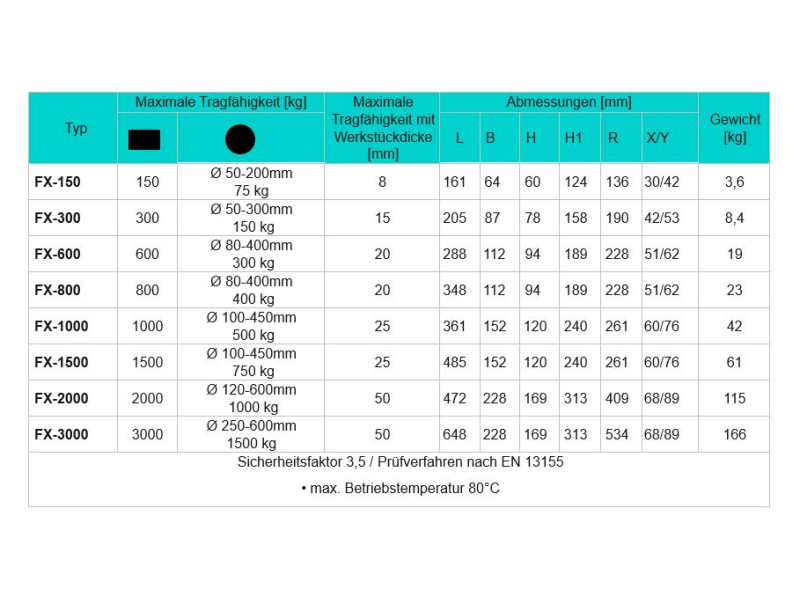

Lungime: 205 [mm]
Lățime: 87 [mm]
Înălțime: 158 [mm]
Tip magnet: Neodim
Capacitatea maximă de ridicare: 300 [kg]
Grosimea minimă a elementului ridicat: 4 [mm]
Temperatura maximă de lucru: ≤ 80 [°C]
Greutate: 8.4 [kg]
Termen de livrare: 8-10 zile lucrătoare

Capacitate nominală de ridicare: 300 [kg]

Capacitate maximă de încărcare (sarcină de rupere): >1020[kg] - Factorul de siguranță pentru testele statice este de 3,5 și respectă EN 13155:2021-05

NU ridicați încărcături care sunt mai grele decât capacitatea nominală de ridicare!

Magneții de ridicare sunt utilizați pentru a ridica și a muta componente grele din fier și oțel magnetic. Aceste dispozitive nu necesită nicio sursă de alimentare. Câmpul magnetic este pornit și oprit prin reglarea unei pârghii manuale. Câmpul magnetic al elevatoarelor este generat de magneți din neodim. Acestea sunt utilizate în oțelării, fabrici, depozite, ateliere și docuri. Sunt utile pentru manipularea tablelor, plăcilor, profilelor, barelor, unghiurilor, canalelor, țevilor rotunde și pătrate și a altor piese feroase mari.

Fiecare serie FX de magneți de ridicare pe care o atașăm:

♦ garanție de 5 ani
♦ declarație de conformitate "CЄ"
♦ protocol de măsurare a capacității
♦ instrucțiuni de utilizare
♦ ghid de referință rapidă

Toate componentele din oțel ale ridicătoarelor FX sunt nichelate, conferindu-le o rezistență sporită la coroziune. Aceasta este o caracteristică unică care se aplică tuturor magneților de ridicare din seria FX.

Capacitatea reală de ridicare a fiecărui ridicător depinde de următorii factori:

♦ grosimea și forma pieselor care urmează să fie ridicate (pentru fiecare elevator este dată relația dintre capacitatea de ridicare și grosimea pieselor). Pentru piesele solide cilindrice (cilindri, tije), capacitatea de ridicare este cu aproximativ 50% mai mică.

Grosimea minimă a componentei la care poate fi utilizat elevatorul

4 mm

Piesele de prelucrat care sunt prea subțiri pot fi atrase slab deoarece câmpul magnetic al magneților de ridicare nu este utilizat pe deplin. În plus, piesele subțiri se îndoaie și suprafața lor de contact cu elevatorii scade, astfel încât forța de tracțiune scade. Cea mai bună performanță de ridicare se obține pentru piesele de prelucrat suficient de groase.

Grosimea piesei de prelucrat care trebuie ridicată la care capacitatea de ridicare este de 100%.	15 mm

Înainte de începerea lucrului, este important să luați în considerare dependența procentuală a capacității de ridicare în funcție de grosimea oțelului de ridicat (curbele capacității de ridicare se găsesc în manual).

La manipularea pieselor rotunde, cum ar fi țevi, tije, arbori de oțel, capacitatea maximă de încărcare este redusă:

Tip	Diametrul arborelui	Lungimea max. a arborelui	Capacitatea maximă de încărcare
FX-300	50-300 [mm]	3000 [mm]	150 [kg]

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde, de asemenea, de:

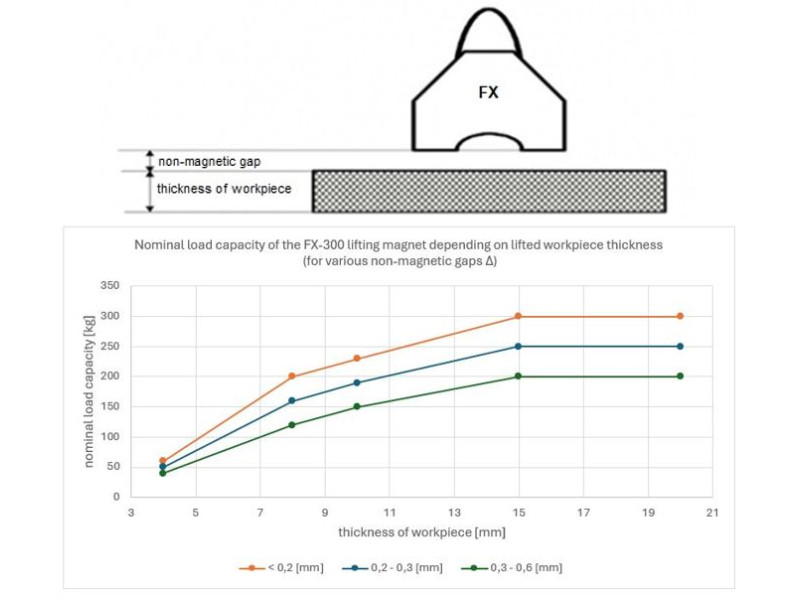

♦ dimensiunea spațiului de aer dintre suprafața de ridicare și piesa de lucru care trebuie ridicată (pentru fiecare magnet de ridicare, sunt indicate caracteristicile capacității în funcție de dimensiunea spațiului nemagnetic).

Grosimea piesei de lucru [mm]	Capacitatea nominală de încărcare a FX-300 [kg]
	Spațiu nemagnetic D între magneții de ridicare și piesa de lucru care trebuie ridicată
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
15	300	250	200
10	230	190	150
8	200	160	120
4	60	50	40

Capacitatea de încărcare depinde de spațiul de aer dintre suprafața dispozitivului de prindere și piesa de lucru care trebuie ridicată. Dacă rugozitatea suprafeței de încărcare Ra este mai mică de 6,3 μm, capacitatea clemei de prindere nu va scădea. Acesta este cazul pentru o suprafață foarte curată, plană și șlefuită. Dacă rugozitatea suprafeței materialelor care urmează să fie ridicate Ra va fi mai mare de 6,3 μm, trebuie luată în considerare diferența dintre dispozitivul de prindere și piesa de lucru care urmează să fie ridicată.

Pentru suprafețele laminate ruginite, se poate presupune o diferență în intervalul (0,1-0,3 mm), în timp ce pentru suprafețele poroase rugoase diferența este estimată în intervalul (0.3-0,5 mm).
Înainte de începerea lucrului, consultați instrucțiunile pentru relația procentuală a capacității de încărcare în funcție de spațiul nemagnetic.

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde și de:

♦ Compoziția încărcăturii care trebuie ridicată (cu cât conținutul de fier este mai mare, cu atât capacitatea de ridicare este mai mare):

Tipul	Capacitatea nominală de ridicare [kg]	Capacitatea de încărcare admisibilă pentru materialul * [kg]
FX-300	300	Oțel cu conținut scăzut de carbon 100%	Oțel cu conținut ridicat de carbon 90%	Oțel slab aliat 75%	Fontă 50%
FX-300	300	300	270	225	150

*) va fi sarcina admisibilă pentru o componentă dintr-un anumit material, dacă nu este redusă de alți factori (grosime, calitatea suprafeței, formă).

♦ temperatura ambiantă și temperatura piesei de ridicat (nu trebuie să fie mai mare de 80[^oC]).
În magneții de ridicare, sursa câmpului magnetic este magneții de neodim sinterizați, a căror temperatură maximă de funcționare este de^80oC.

Oferim:
- consultanță,
- service,
- piese de schimb,
- inspecții anuale și teste ale capacității de încărcare a magneților de ridicare, confirmate de un certificat.
